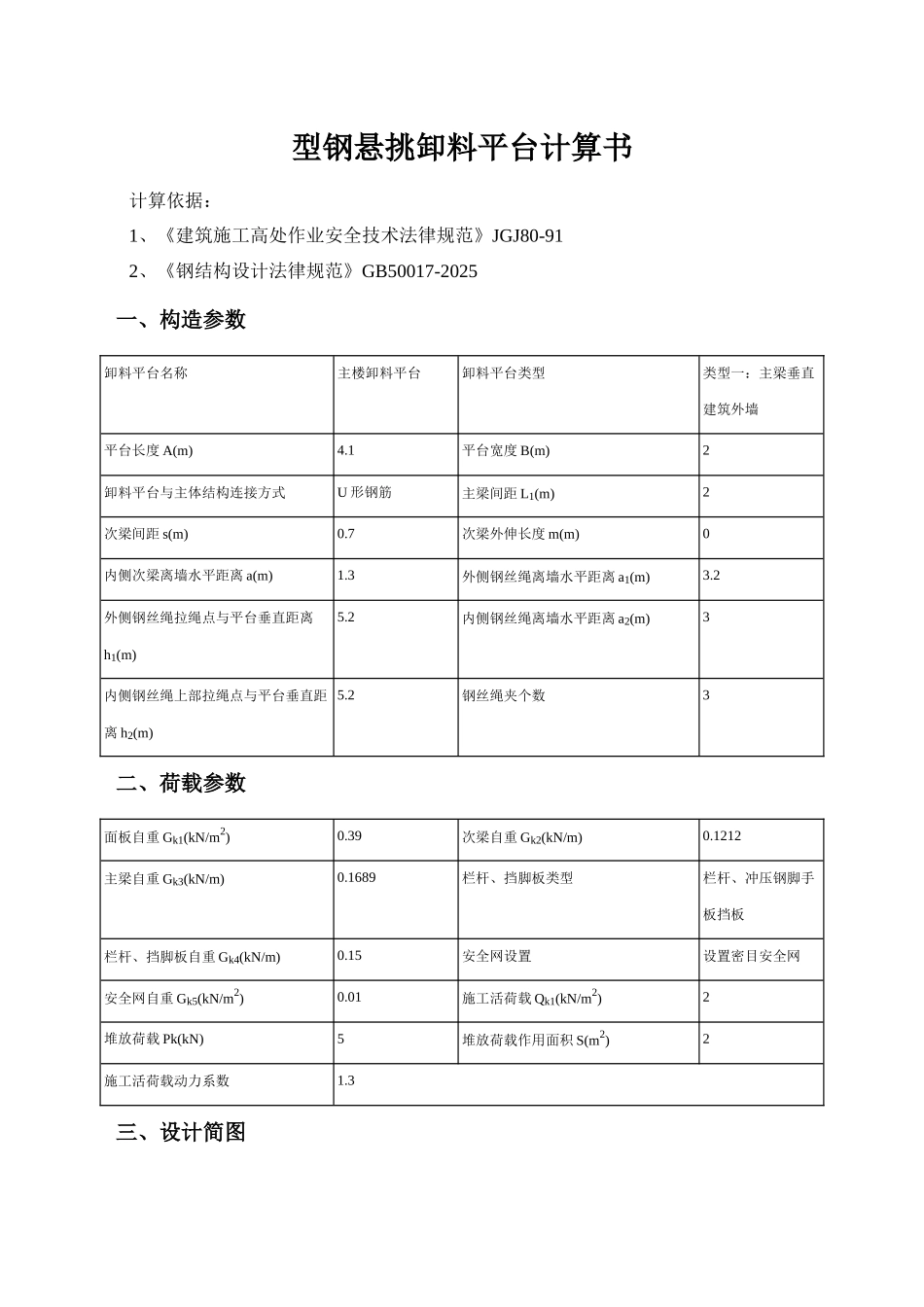

型钢悬挑卸料平台计算书

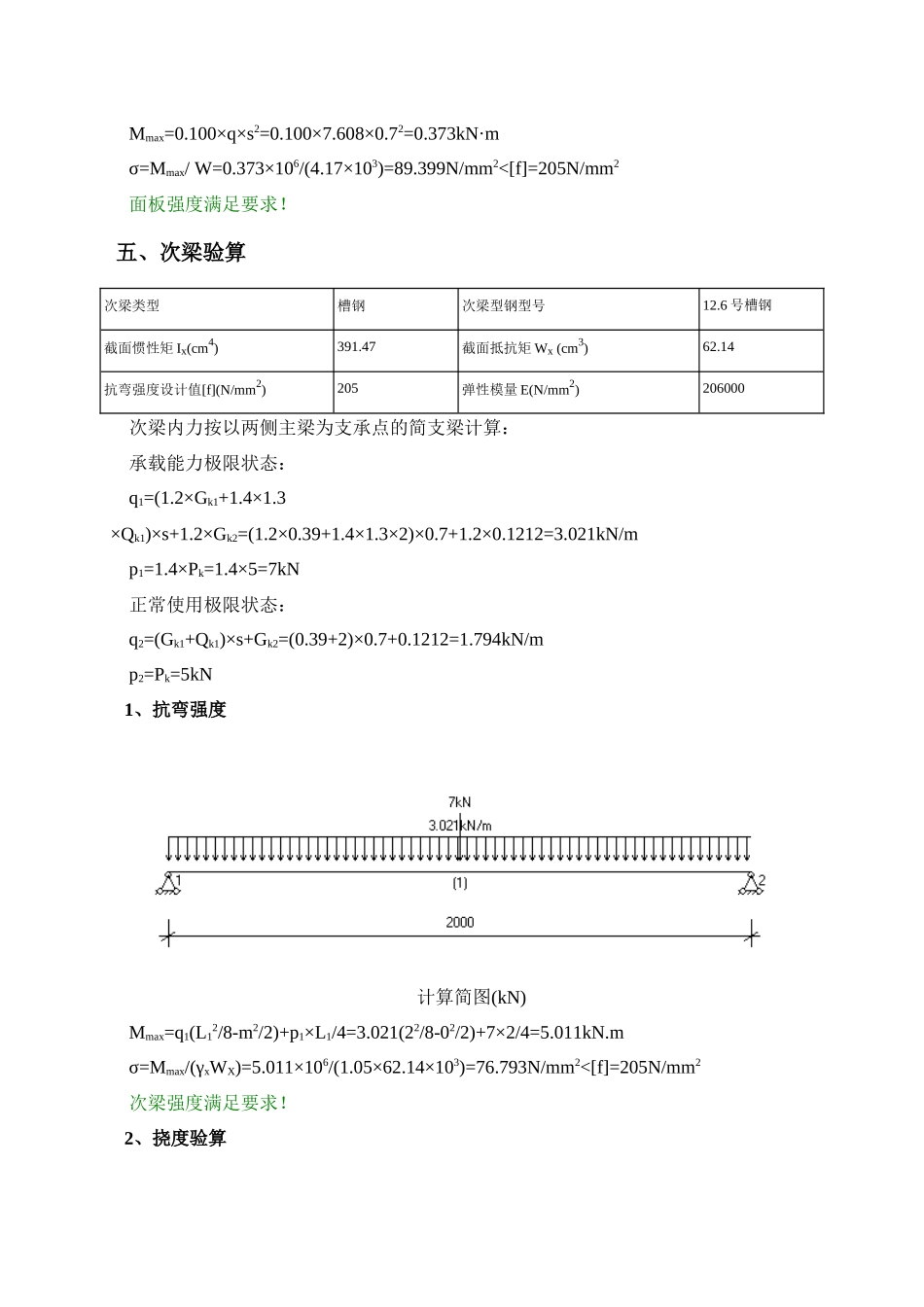

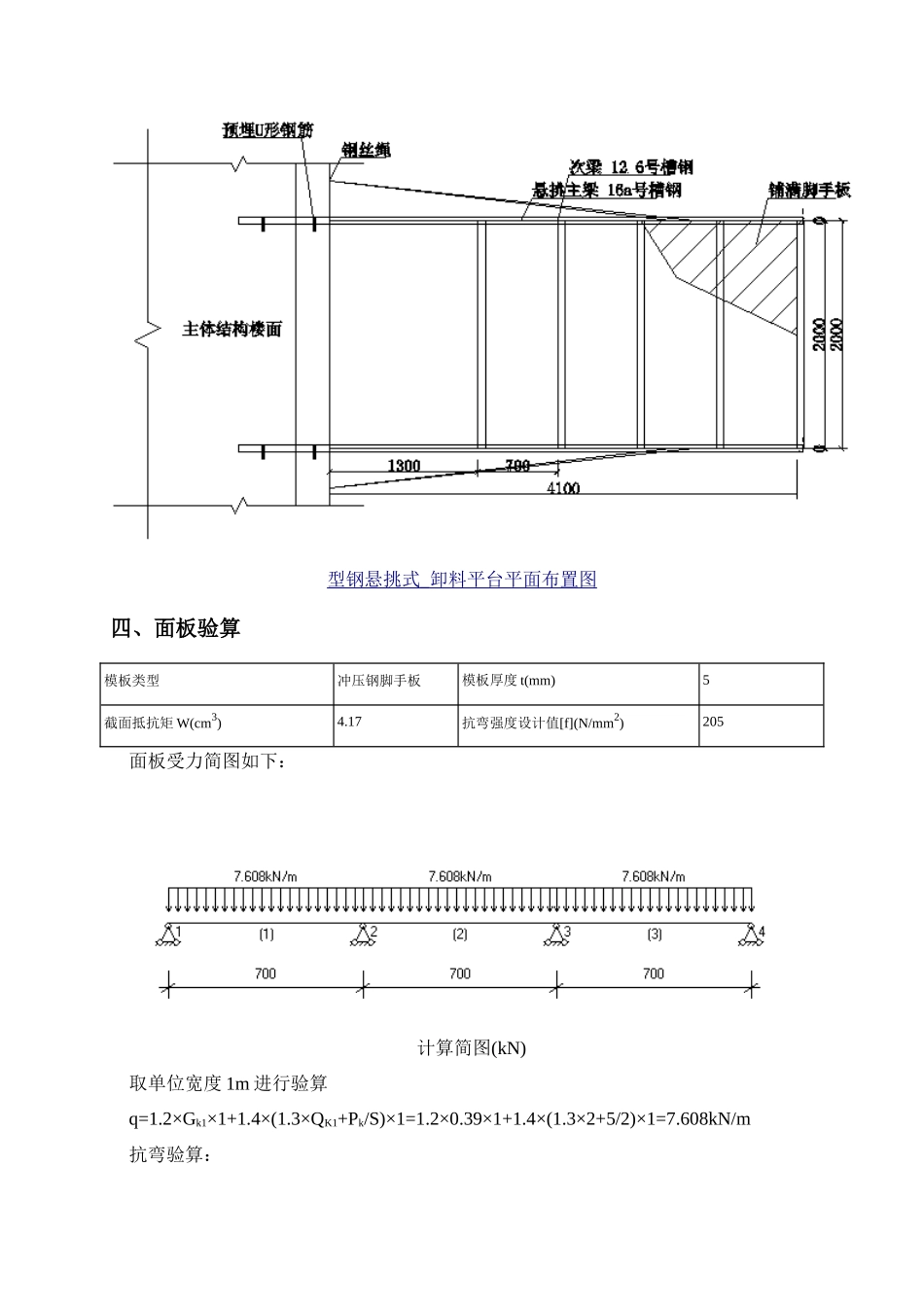

型钢悬挑卸料平台计算书 计算依据： 1、《建筑施工高处作业安全技术法律规范》JGJ80-91 2、《钢结构设计法律规范》GB50017-2025 一、构造参数卸料平台名称主楼卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度 A(m)4.1平台宽度 B(m)2卸料平台与主体结构连接方式U 形钢筋主梁间距 L1(m)2次梁间距 s(m)0.7次梁外伸长度 m(m)0内侧次梁离墙水平距离 a(m)1.3外侧钢丝绳离墙水平距离 a1(m)3.2外侧钢丝绳拉绳点与平台垂直距离h1(m)5.2内侧钢丝绳离墙水平距离 a2(m)3内侧钢丝绳上部拉绳点与平台垂直距离 h2(m)5.2钢丝绳夹个数3 二、荷载参数面板自重 Gk1(kN/m2)0.39次梁自重 Gk2(kN/m)0.1212主梁自重 Gk3(kN/m)0.1689栏杆、挡脚板类型栏杆、冲压钢脚手板挡板栏杆、挡脚板自重 Gk4(kN/m)0.15安全网设置设置密目安全网安全网自重 Gk5(kN/m2)0.01施工活荷载 Qk1(kN/m2)2堆放荷载 Pk(kN)5堆放荷载作用面积 S(m2)2施工活荷载动力系数1.3 三、设计简图型钢悬挑式 _ 卸料平台平面布置图 四、面板验算模板类型冲压钢脚手板模板厚度 t(mm)5截面抵抗矩 W(cm3)4.17抗弯强度设计值[f](N/mm2)205 面板受力简图如下： 计算简图(kN) 取单位宽度 1m 进行验算 q=1.2×Gk1×1+1.4×(1.3×QK1+Pk/S)×1=1.2×0.39×1+1.4×(1.3×2+5/2)×1=7.608kN/m 抗弯验算： Mmax=0.100×q×s2=0.100×7.608×0.72=0.373kN·m σ=Mmax/ W=0.373×106/(4.17×103)=89.399N/mm2<[f]=205N/mm2 面板强度满足要求！ 五、次梁验算次梁类型槽钢次梁型钢型号12.6 号槽钢截面惯性矩 Ix(cm4)391.47截面抵抗矩 Wx (cm3)62.14抗弯强度设计值[f](N/mm2)205弹性模量 E(N/mm2)206000 次梁内力按以两侧主梁为支承点的简支梁计算： 承载能力极限状态： q1=(1.2×Gk1+1.4×1.3 ×Qk1)×s+1.2×Gk2=(1.2×0.39+1.4×1.3×2)×0.7+1.2×0.1212=3.021kN/m p1=1.4×Pk=1.4×5=7kN 正常使用极限状态： q2=(Gk1+Qk1)×s+Gk2=(0.39+2)×0.7+0.1212=1.794kN/m p2=Pk=5kN 1、抗弯强度 计算简图(kN) Mmax=q1(L12/8-m2/2)+p1×L1/4=3.021(22/8-02/2)+7×2/4=5.011kN.m σ=Mmax/(γxWX)=5.011×106/(1.05×62.14×103)=76.793N/mm2<[f]=205N/mm2 次梁强度满足要求！ 2、挠度验算 计算简图(kN) νmax=q2L14/(384EIx)(5-24(m/L1)2)+p2L13/(48EIx)=1.794×20004/(384×206000×391.47×104)×(5-24(0/2)2)+5×20003/(48×206000×391.47×104)=0.465mm<...
