城市截污管线横穿河道技术措施p

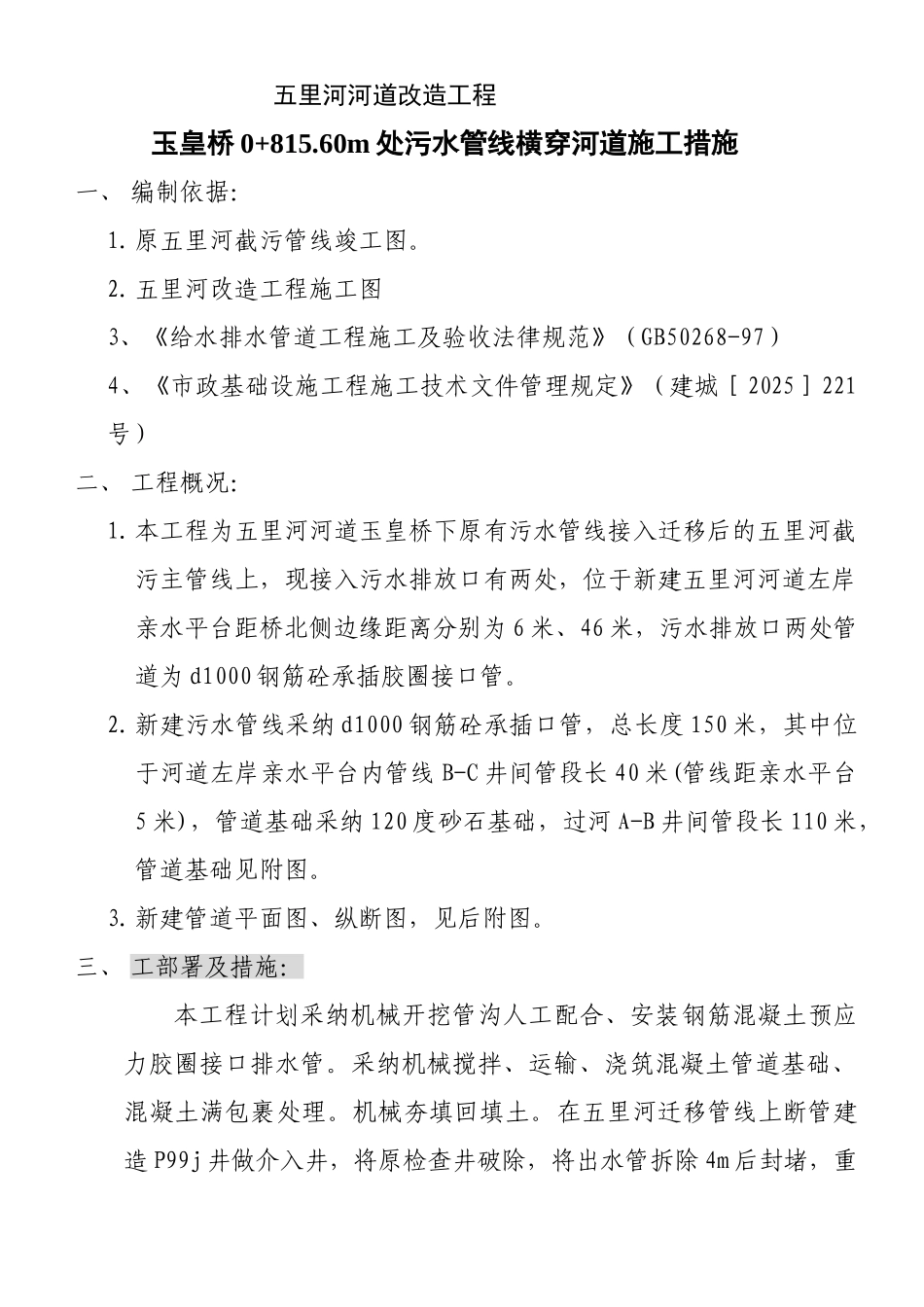

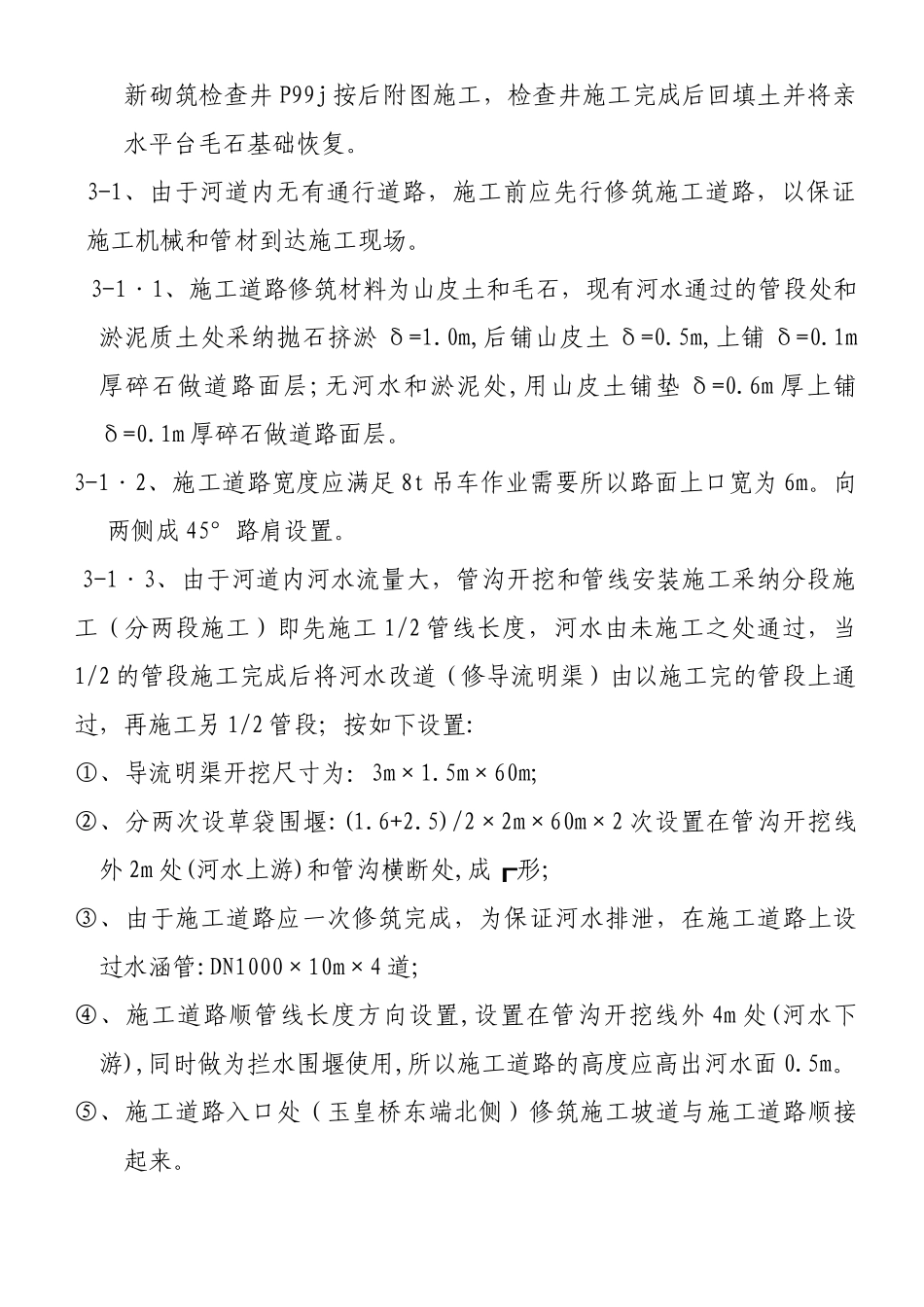

五里河河道改造工程 玉皇桥 0+815.60m 处污水管线横穿河道施工措施一、 编制依据：1.原五里河截污管线竣工图。2.五里河改造工程施工图3、《给水排水管道工程施工及验收法律规范》（GB50268-97）4、《市政基础设施工程施工技术文件管理规定》（建城［2025］221号）二、 工程概况：1.本工程为五里河河道玉皇桥下原有污水管线接入迁移后的五里河截污主管线上，现接入污水排放口有两处，位于新建五里河河道左岸亲水平台距桥北侧边缘距离分别为 6 米、46 米，污水排放口两处管道为 d1000 钢筋砼承插胶圈接口管。2.新建污水管线采纳 d1000 钢筋砼承插口管，总长度 150 米，其中位于河道左岸亲水平台内管线 B-C 井间管段长 40 米(管线距亲水平台5 米)，管道基础采纳 120 度砂石基础，过河 A-B 井间管段长 110 米，管道基础见附图。3.新建管道平面图、纵断图，见后附图。三、 工部署及措施：本工程计划采纳机械开挖管沟人工配合、安装钢筋混凝土预应力胶圈接口排水管。采纳机械搅拌、运输、浇筑混凝土管道基础、混凝土满包裹处理。机械夯填回填土。在五里河迁移管线上断管建造 P99j 井做介入井，将原检查井破除，将出水管拆除 4m 后封堵，重新砌筑检查井 P99j 按后附图施工，检查井施工完成后回填土并将亲水平台毛石基础恢复。3-1、由于河道内无有通行道路，施工前应先行修筑施工道路，以保证施工机械和管材到达施工现场。3-1·1、施工道路修筑材料为山皮土和毛石，现有河水通过的管段处和淤泥质土处采纳抛石挤淤 δ=1.0m,后铺山皮土 δ=0.5m,上铺 δ=0.1m厚碎石做道路面层;无河水和淤泥处,用山皮土铺垫 δ=0.6m 厚上铺δ=0.1m 厚碎石做道路面层。3-1·2、施工道路宽度应满足 8t 吊车作业需要所以路面上口宽为 6m。向两侧成 45°路肩设置。3-1·3、由于河道内河水流量大，管沟开挖和管线安装施工采纳分段施工（分两段施工）即先施工 1/2 管线长度，河水由未施工之处通过，当1/2 的管段施工完成后将河水改道（修导流明渠）由以施工完的管段上通过，再施工另 1/2 管段；按如下设置:①、导流明渠开挖尺寸为：3m×1.5m×60m;②、分两次设草袋围堰:(1.6+2.5)/2×2m×60m×2 次设置在管沟开挖线外 2m 处(河水上游)和管沟横断处,成┎形;③、由于施工道路应一次修筑完成，为保证河水排泄，在施工道路上设过水涵管:DN1000×10m×4 道;④、施工道路顺管线长度方向设置,设置在管沟开挖线外 4m 处(河水下游),同时...
