城市截污管线工程遇DN600铸铁给水管线施工技术措施p

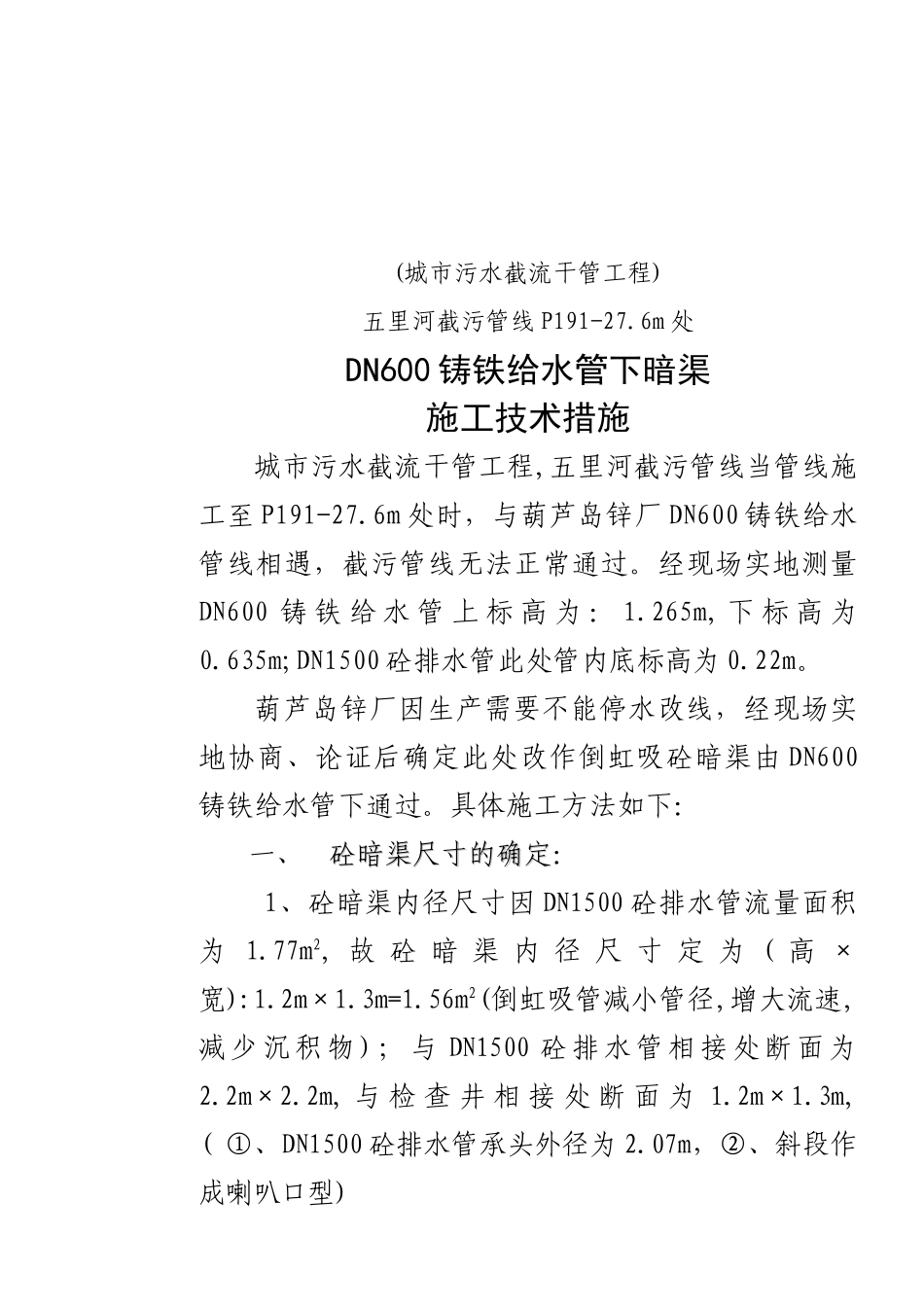

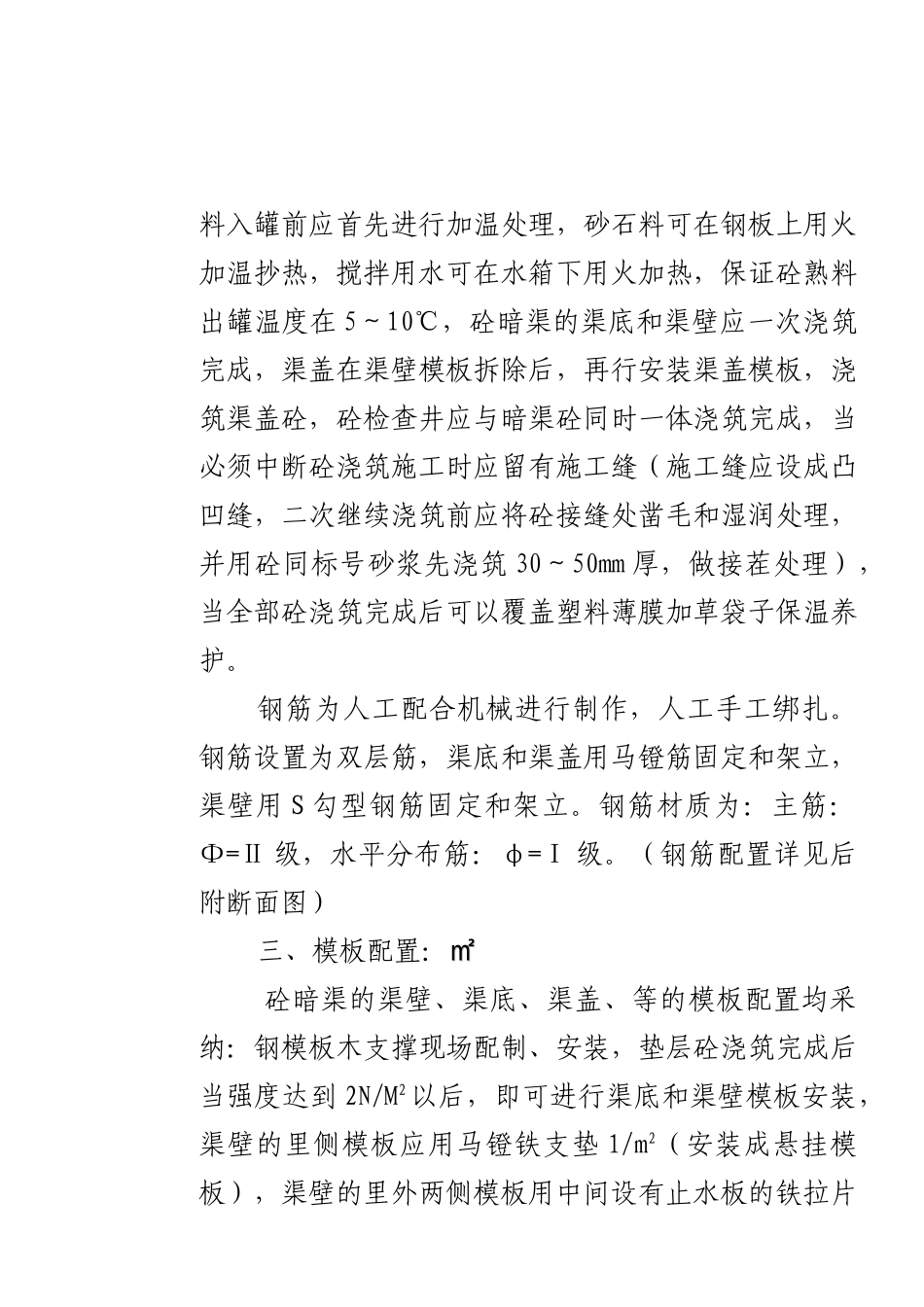

(城市污水截流干管工程)五里河截污管线 P191-27.6m 处DN600 铸铁给水管下暗渠施工技术措施城市污水截流干管工程,五里河截污管线当管线施工至 P191-27.6m 处时，与葫芦岛锌厂 DN600 铸铁给水管线相遇，截污管线无法正常通过。经现场实地测量DN600 铸 铁 给 水 管 上 标 高 为 ： 1.265m, 下 标 高 为0.635m;DN1500 砼排水管此处管内底标高为 0.22m。葫芦岛锌厂因生产需要不能停水改线，经现场实地协商、论证后确定此处改作倒虹吸砼暗渠由 DN600铸铁给水管下通过。具体施工方法如下：一、砼暗渠尺寸的确定砼暗渠尺寸的确定：1、砼暗渠内径尺寸因 DN1500 砼排水管流量面积为 1.77m2, 故 砼 暗 渠 内 径 尺 寸 定 为 ( 高 ×宽):1.2m×1.3m=1.56m2(倒虹吸管减小管径,增大流速,减少沉积物 ) ；与 DN1500 砼排水管相接处断面为2.2m×2.2m, 与 检 查 井 相 接 处 断 面 为 1.2m×1.3m, ( ①、DN1500 砼排水管承头外径为 2.07m，②、斜段作成喇叭口型)2、砼暗渠壁、渠底、渠盖等厚度均定为 250mm 厚，渠底设砼垫层 δ=100mm。3、砼暗渠长度的确定：为保证污水流畅，倒虹吸暗渠斜段坡度按 30°角设置，并且考虑 P191 井位至暗渠间设整根砼排水管，故 P191 井位以后设 6 根砼排水管，DN600 管至 P191 井位方向水平暗渠长 4.0m, 至P190 井位方向水平暗渠长 3.0m,砼检查井内径 1.1m(外径 1.6m),斜段水平距离长 3.5m,暗渠水平全长:17.2m。4、在倒虹吸斜段暗渠下端与水平暗渠相接处各设一钢筋砼检查井,井室内径 1.1m×1.5m×3.0(设沉泥室H=500mm), 壁 厚 及 井 底 均 为 250mm 。 钢 筋 砼 井 盖δ=160mm,砖砌 φ700mm 井筒 B=240mm 高出地表 1m,内外抹 1:2 水泥砂浆 δ=20mm 厚, 安装 φ700mm 成品砼井圈。5、为了增强暗渠与砼排水管之间的防水性能，在砼暗渠浇筑前应在砼管与暗渠渠壁相接触部位的中部设橡胶圈一道，以保证防水效果。（详见附图）二、二、砼标号与钢筋：砼标号与钢筋：现浇砼暗渠、检查井及预制井盖的标号定为C25、S6，垫层砼为 C10，全部为现浇砼。机械搅拌，机械震捣，由于目前还属于冬期施工，所以，砼搅拌用料入罐前应首先进行加温处理，砂石料可在钢板上用火加温抄热，搅拌用水可在水箱下用火加热，保证砼熟料出罐温度在 5～10℃，砼暗渠的渠底和渠壁应一次浇筑完成，渠盖在渠壁模板拆除后，再行安装渠盖模板，浇筑渠盖砼...
