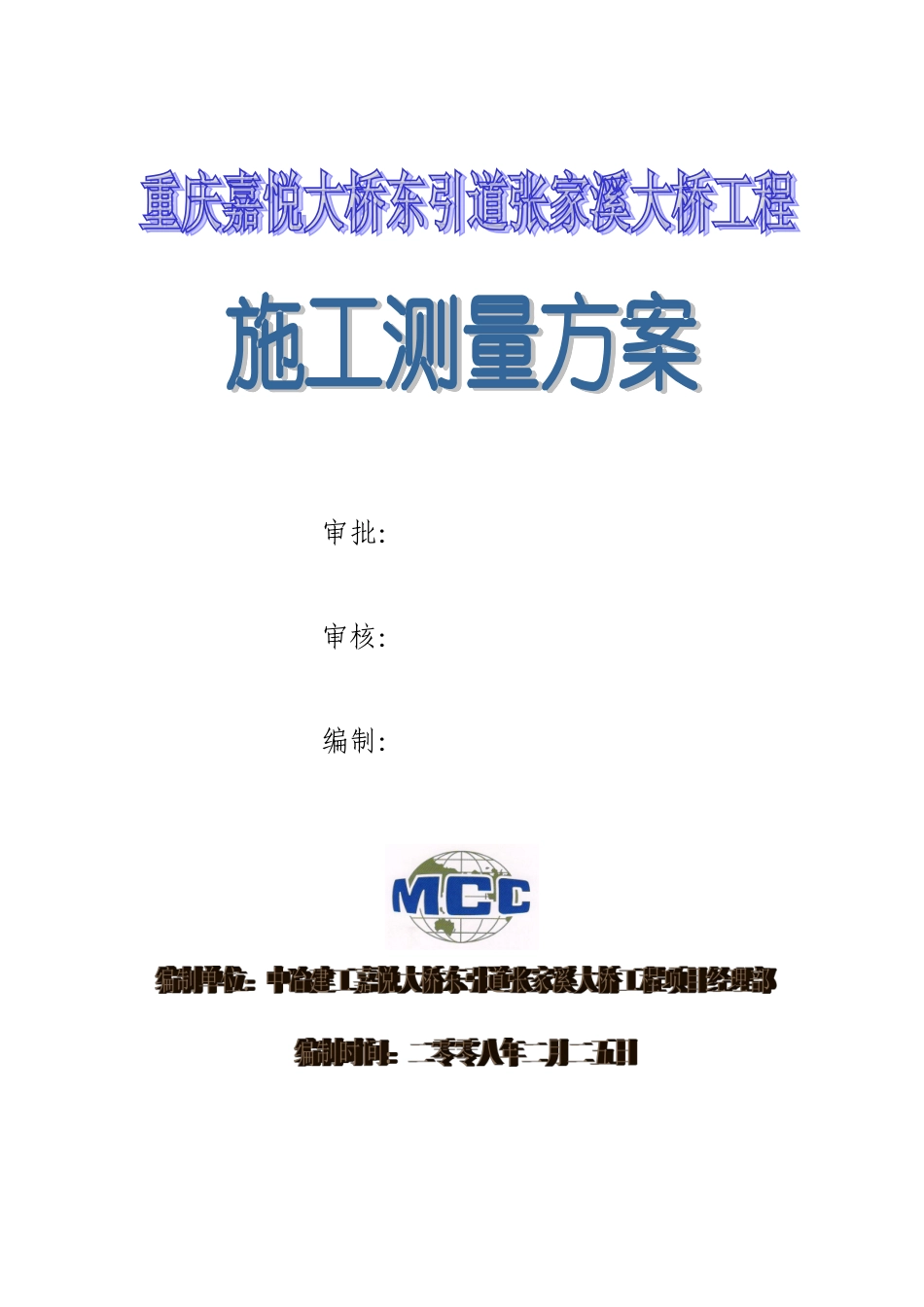

城市桥梁施工测量方案

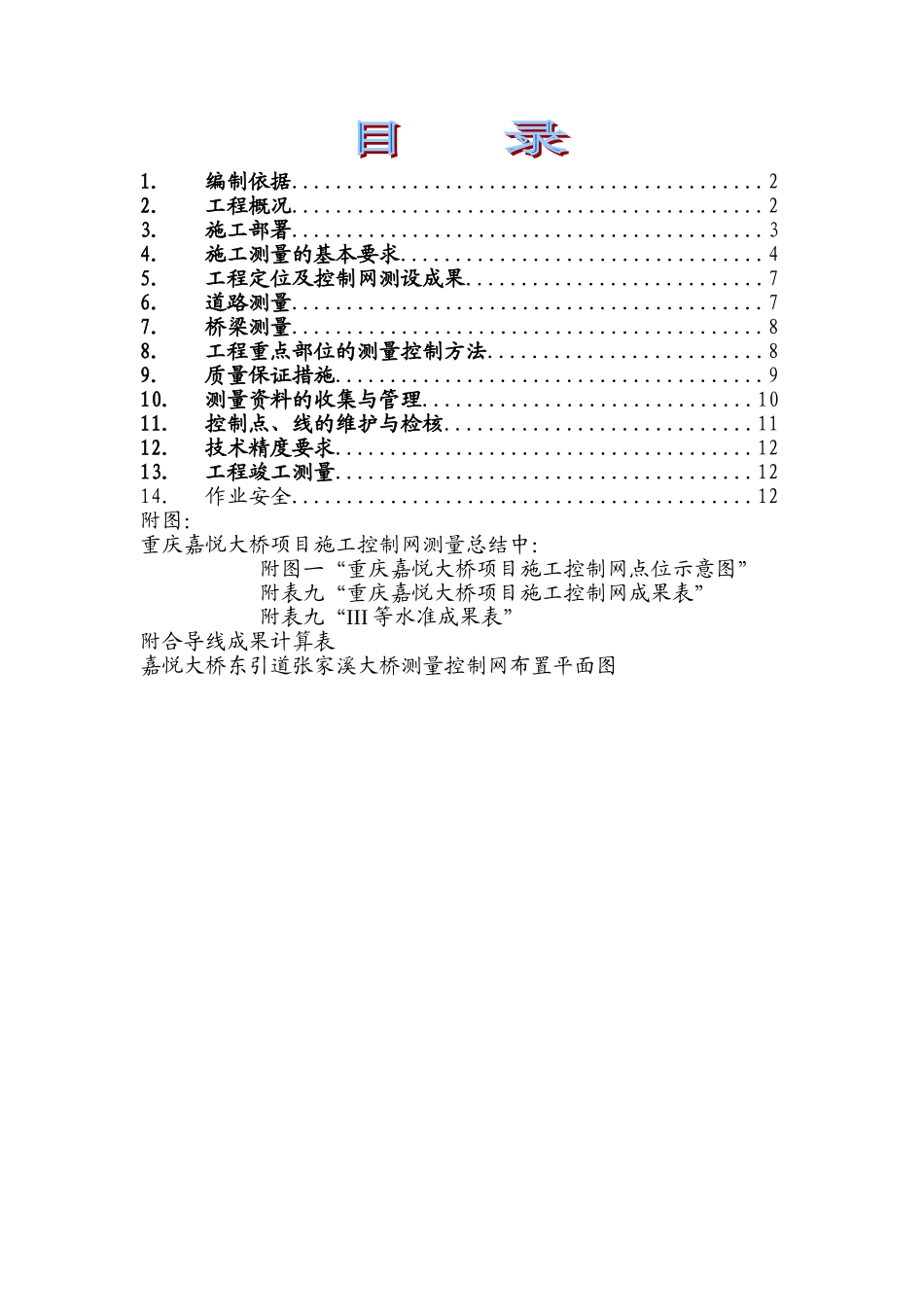

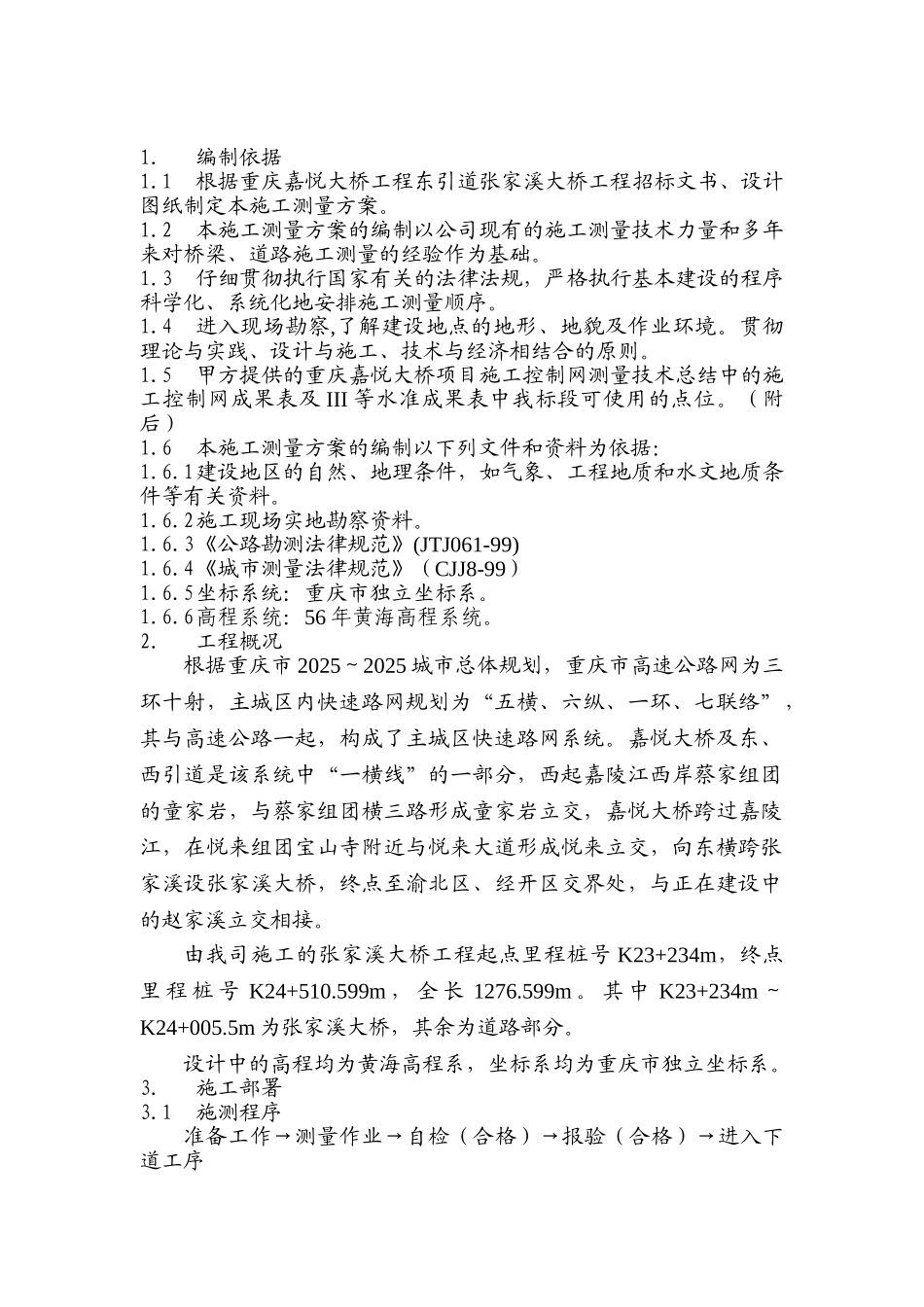

审批：审核：编制：1．编制依据...........................................22．工程概况...........................................23．施工部署...........................................34．施工测量的基本要求.................................45．工程定位及控制网测设成果...........................76．道路测量...........................................77．桥梁测量...........................................88．工程重点部位的测量控制方法.........................89．质量保证措施.......................................910．测量资料的收集与管理..............................1011．控制点、线的维护与检核............................1112．技术精度要求......................................1213．工程竣工测量......................................1214．作业安全..........................................12附图：重庆嘉悦大桥项目施工控制网测量总结中：附图一“重庆嘉悦大桥项目施工控制网点位示意图”附表九“重庆嘉悦大桥项目施工控制网成果表”附表九“III 等水准成果表”附合导线成果计算表嘉悦大桥东引道张家溪大桥测量控制网布置平面图1．编制依据1.1根据重庆嘉悦大桥工程东引道张家溪大桥工程招标文书、设计图纸制定本施工测量方案。1.2本施工测量方案的编制以公司现有的施工测量技术力量和多年来对桥梁、道路施工测量的经验作为基础。1.3仔细贯彻执行国家有关的法律法规，严格执行基本建设的程序科学化、系统化地安排施工测量顺序。1.4进入现场勘察,了解建设地点的地形、地貌及作业环境。贯彻理论与实践、设计与施工、技术与经济相结合的原则。1.5甲方提供的重庆嘉悦大桥项目施工控制网测量技术总结中的施工控制网成果表及 III 等水准成果表中我标段可使用的点位。（附后）1.6本施工测量方案的编制以下列文件和资料为依据：1.6.1建设地区的自然、地理条件，如气象、工程地质和水文地质条件等有关资料。1.6.2施工现场实地勘察资料。1.6.3《公路勘测法律规范》(JTJ061-99)1.6.4《城市测量法律规范》（CJJ8-99）1.6.5坐标系统：重庆市独立坐标系。1.6.6高程系统：56 年黄海高程系统。2．工程概况根据重庆市 2025～2025 城市总体规划，重庆市高速公路网为三环十射，主城区内快速路网规划为“五横、六纵、一环、七联络”，其与高速公路一起，构成了主城区快速路网系统。嘉悦大桥及东、西引...
