城市给水毕业设计p

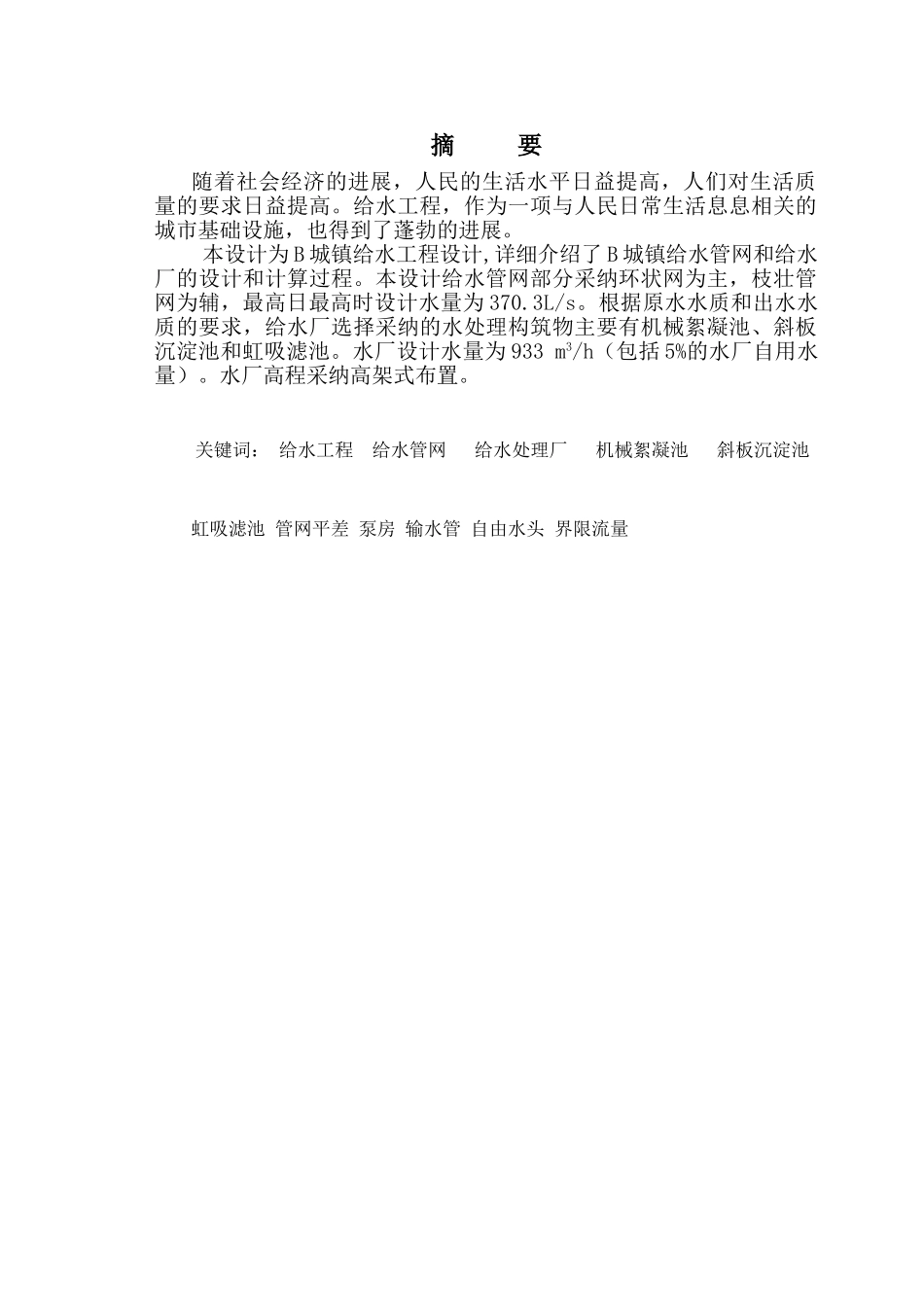

摘 要随着社会经济的进展，人民的生活水平日益提高，人们对生活质量的要求日益提高。给水工程，作为一项与人民日常生活息息相关的城市基础设施，也得到了蓬勃的进展。 本设计为 B 城镇给水工程设计,详细介绍了 B 城镇给水管网和给水厂的设计和计算过程。本设计给水管网部分采纳环状网为主，枝壮管网为辅，最高日最高时设计水量为 370.3L/s。根据原水水质和出水水质的要求，给水厂选择采纳的水处理构筑物主要有机械絮凝池、斜板沉淀池和虹吸滤池。水厂设计水量为 933 m3/h（包括 5%的水厂自用水量）。水厂高程采纳高架式布置。关键词： 给水工程 给水管网 给水处理厂 机械絮凝池 斜板沉淀池 虹吸滤池 管网平差 泵房 输水管 自由水头 界限流量第 1 章 总论1.1 城镇概况该城镇位于我国的华北地区，设计人口 9 万，卫生设备齐全，地势西高东低，东西高程相差不大。1.2 设计任务及要求1.2.1 设计题目根据给予的城镇总平面图，进行城镇给水工程的初步设计，包括城镇给水管网和给水处理厂的设计。1.2.2 设计原始资料1． 城镇总平面图一张。2． 城镇位于我国的华北地区，设计人口为 9 万人，卫生设备齐全。3． 该城镇冰冻深度为 0.5 米，土壤为砂粘土，地下水位距地表 4 米。4． 气象资料：当地主导风向东南，气温（月平均）最高 28℃，最低-1.9℃。5． 给水水源拟定为河流，原水水质如下： 项目数量项目数量混浊度100~500NTU总硬度4 度（德国度）色度1 度氯根21mg/L水温0~20℃硫酸根32 mg/LPH 值7.3固体残渣22 mg/L细菌总数12000 个/毫升硝酸根0.05 mg/L大肠菌群3000 个/升铁0.1 mg/L臭和味略有亚硝酸根0.04 mg/L耗氧量7.68碱度4 度1.2.3 设计内容1． 确定城镇给水系统形式，进行城镇给水管网的设计计算。2． 确定城镇给水处理厂的处理工艺流程及净水构筑物或设备的类型和数量。3． 进行净水构筑物及设备的工艺设计计算。4． 进行水厂各构筑物、建筑物以及各种管渠等总体布置。1.2.4 设计成果1． 设计说明书与计算书一份。2． 设计图纸最少 7 张，具体包括：（1） 给水管网总平面图（1：2000~1：10000）（2） 给水管网平差结果示意图 2 张（3） 给水处理厂平面布置图（1：200~1：500）（4） 给水处理厂的处理工艺高程布置图（纵向 1：50~1：100；横向 1：100~1：500）（5） 滤池或其它净化构筑物的工艺构造图 2 张（平面及剖面 1：50~1：200）第 2 章 城镇给水管网设计由...
