城管综合楼深基坑支护工程施工组织设计

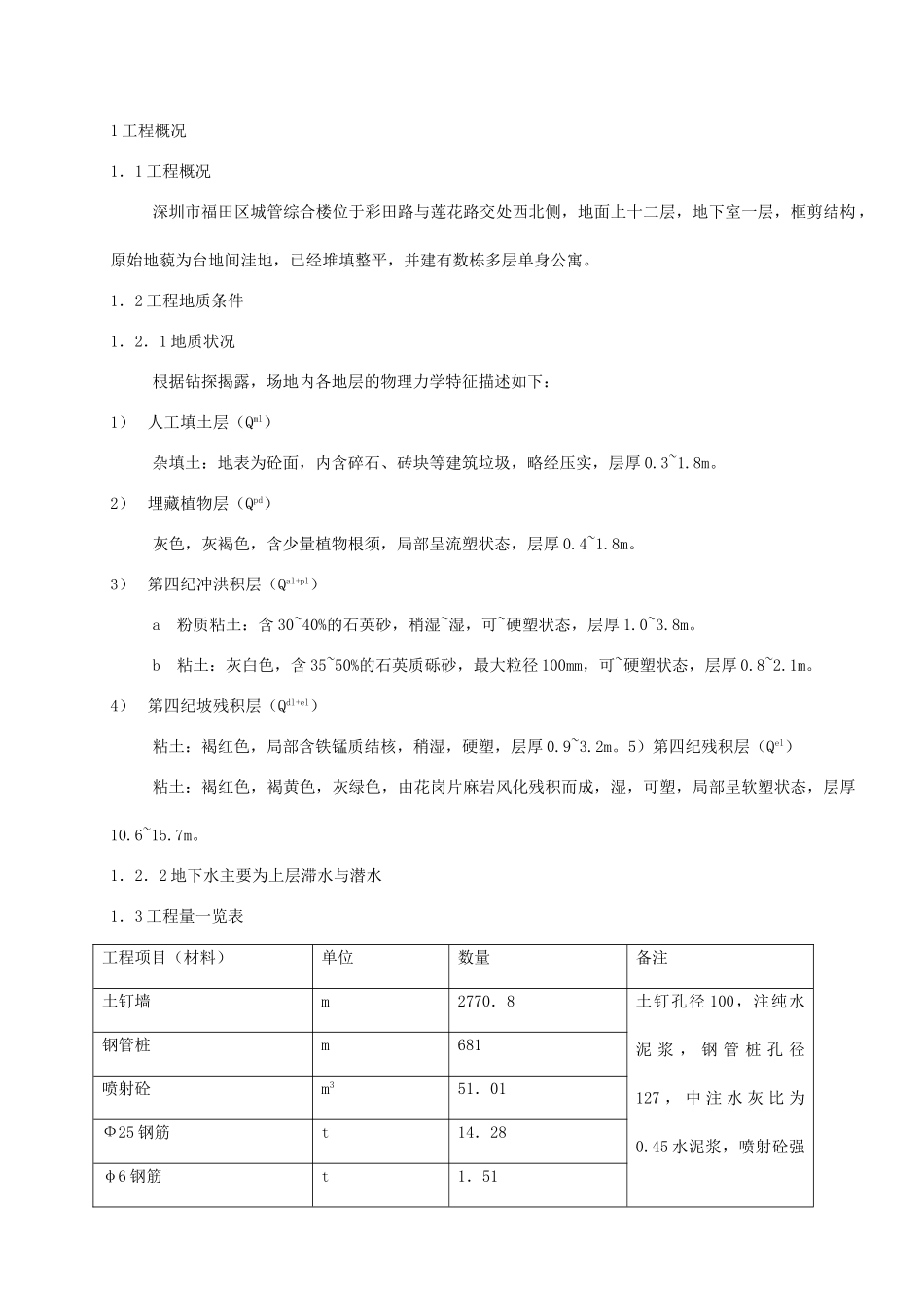

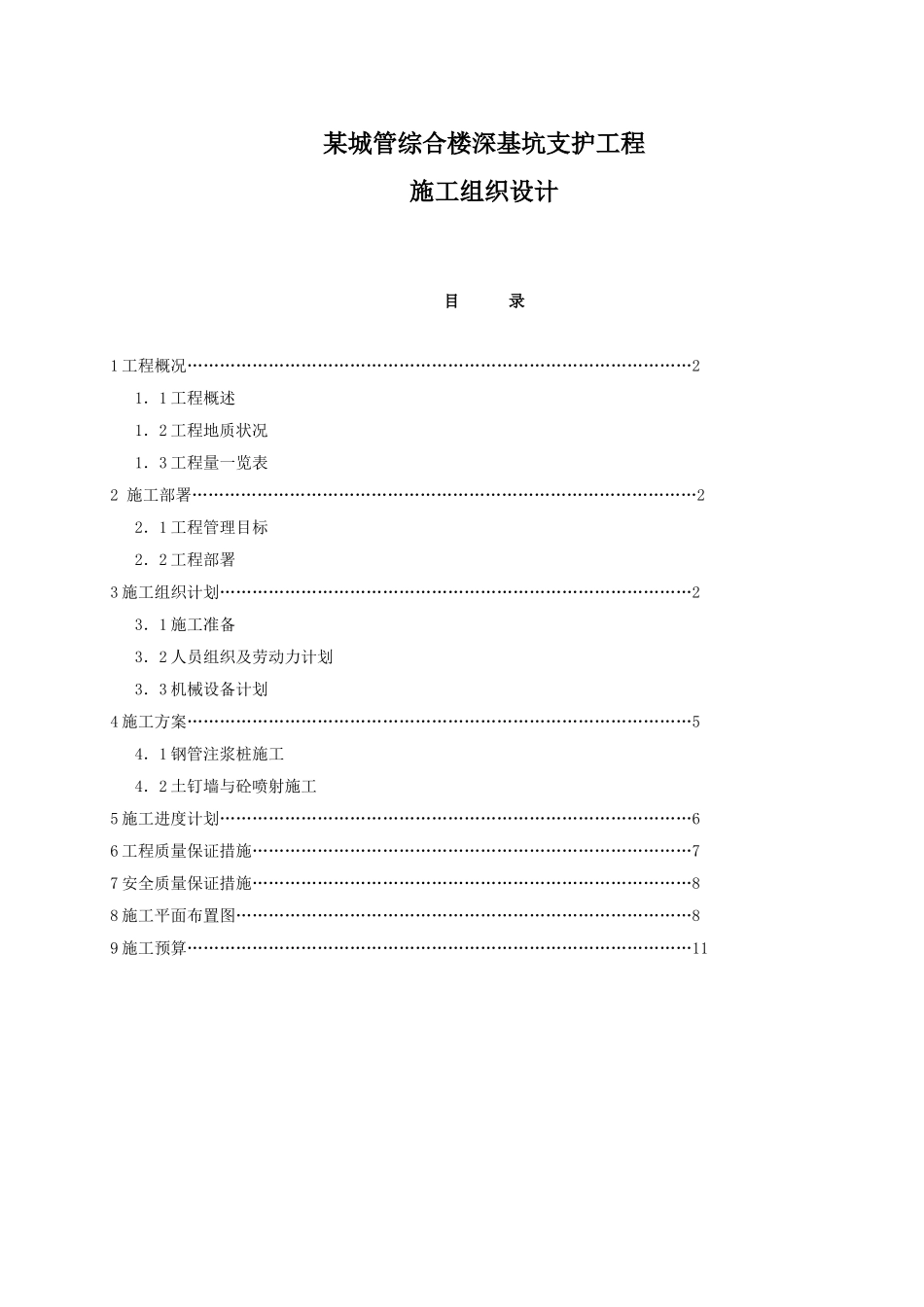

某城管综合楼深基坑支护工程施工组织设计目 录1 工程概况…………………………………………………………………………………21．1 工程概述1．2 工程地质状况1．3 工程量一览表2 施工部署…………………………………………………………………………………22．1 工程管理目标2．2 工程部署3 施工组织计划……………………………………………………………………………23．1 施工准备3．2 人员组织及劳动力计划3．3 机械设备计划4 施工方案…………………………………………………………………………………54．1 钢管注浆桩施工4．2 土钉墙与砼喷射施工5 施工进度计划……………………………………………………………………………66 工程质量保证措施………………………………………………………………………77 安全质量保证措施………………………………………………………………………88 施工平面布置图…………………………………………………………………………89 施工预算…………………………………………………………………………………111 工程概况1．1 工程概况深圳市福田区城管综合楼位于彩田路与莲花路交处西北侧，地面上十二层，地下室一层，框剪结构 ，原始地藐为台地间洼地，已经堆填整平，并建有数栋多层单身公寓。1．2 工程地质条件1．2．1 地质状况根据钻探揭露，场地内各地层的物理力学特征描述如下：1） 人工填土层（Qml）杂填土：地表为砼面，内含碎石、砖块等建筑垃圾，略经压实，层厚 0.3~1.8m。2） 埋藏植物层（Qpd）灰色，灰褐色，含少量植物根须，局部呈流塑状态，层厚 0.4~1.8m。3） 第四纪冲洪积层（Qal+pl）a 粉质粘土：含 30~40%的石英砂，稍湿~湿，可~硬塑状态，层厚 1.0~3.8m。b 粘土：灰白色，含 35~50%的石英质砾砂，最大粒径 100mm，可~硬塑状态，层厚 0.8~2.1m。4） 第四纪坡残积层（Qdl+el）粘土：褐红色，局部含铁锰质结核，稍湿，硬塑，层厚 0.9~3.2m。5）第四纪残积层（Qel）粘土：褐红色，褐黄色，灰绿色，由花岗片麻岩风化残积而成，湿，可塑，局部呈软塑状态，层厚10.6~15.7m。1．2．2 地下水主要为上层滞水与潜水1．3 工程量一览表工程项目（材料）单位数量备注土钉墙m2770．8土钉孔径 100，注纯水泥 浆 ， 钢 管 桩 孔 径127 ， 中 注 水 灰 比 为0.45 水泥浆，喷射砼强钢管桩m681喷射砼m351．01Ф25 钢筋 t14．28φ6 钢筋 t1．51度 c20φ...
