城铁站机电安装工程临时用电方案

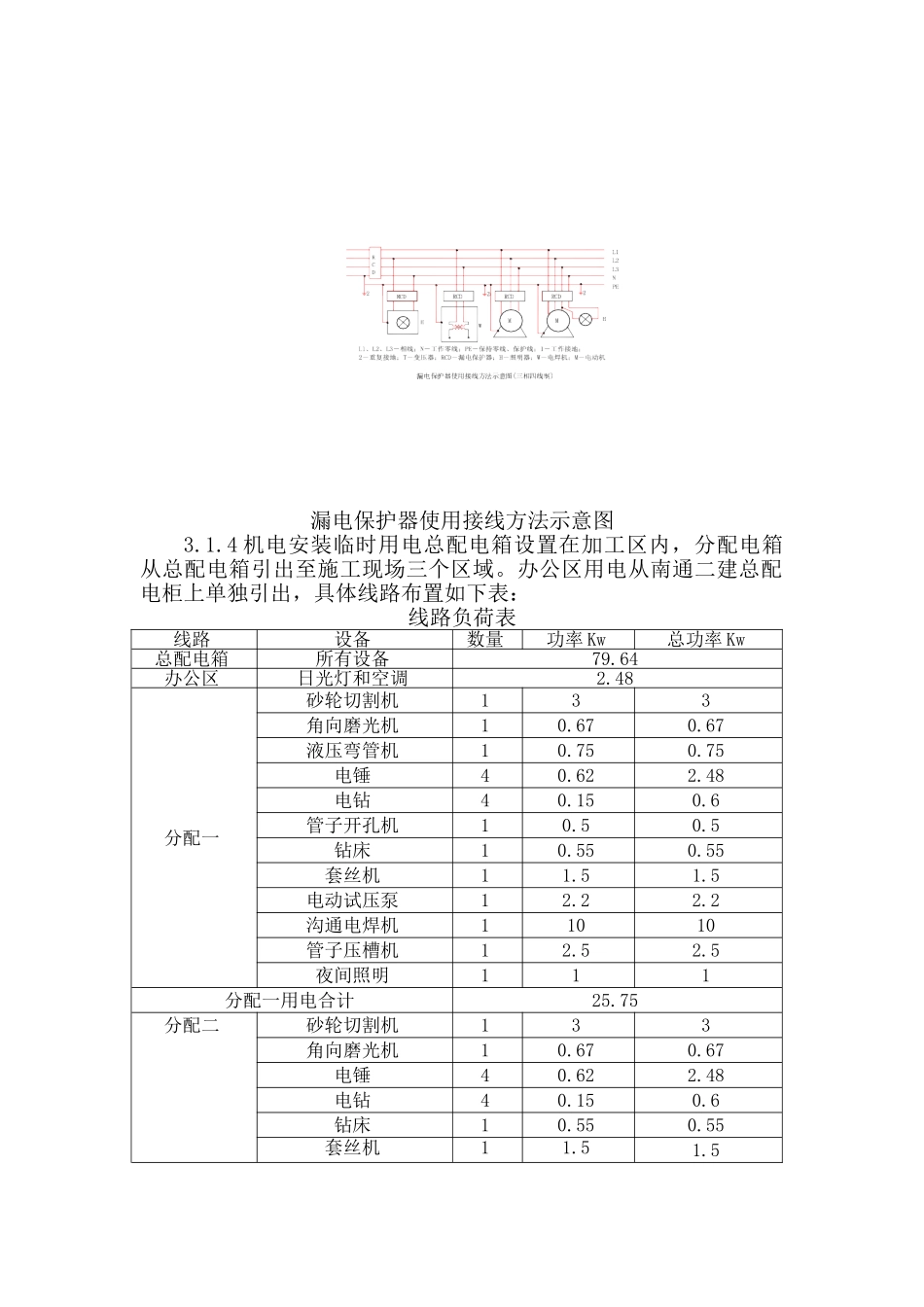

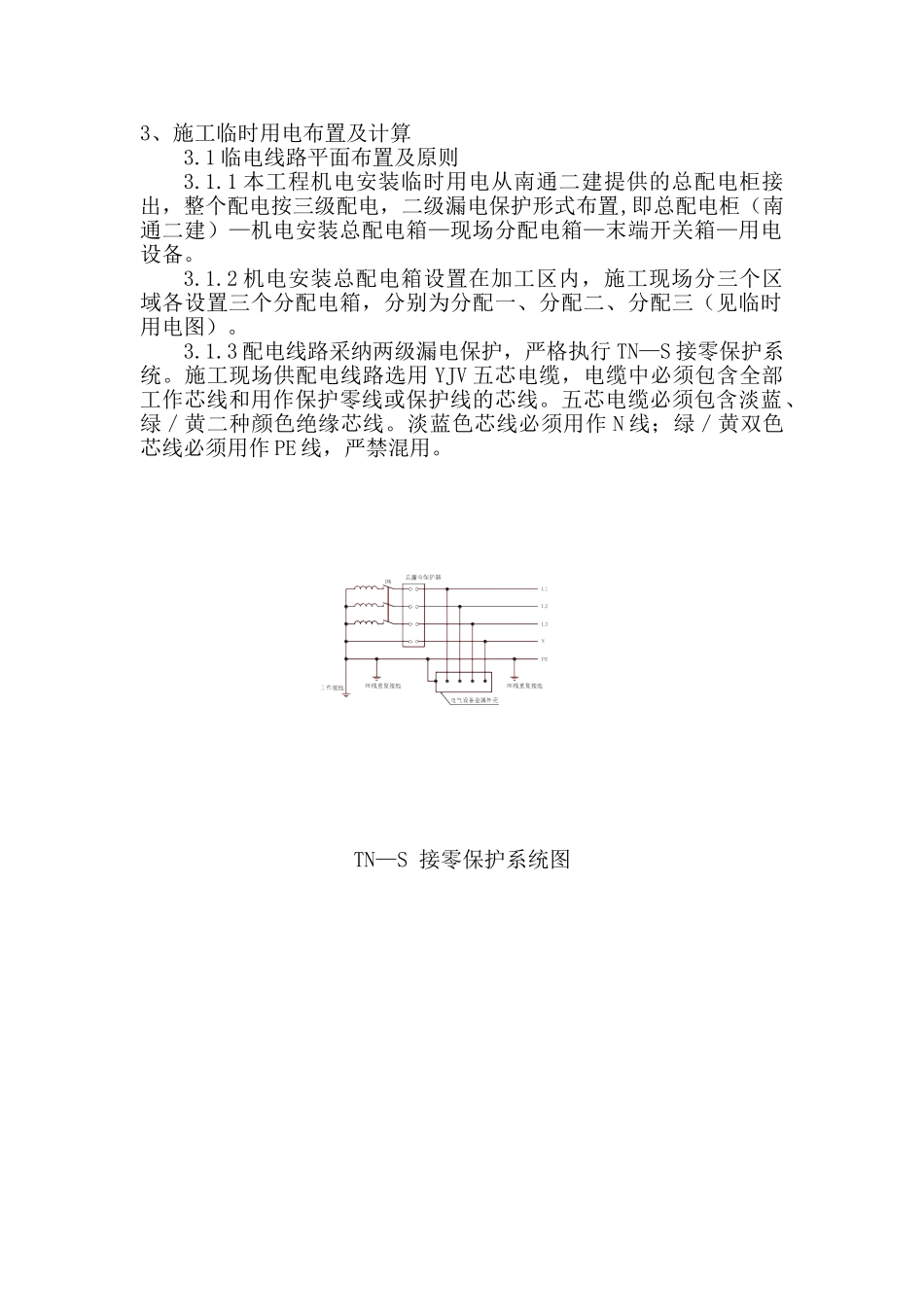

某城铁站机电安装工程临时用电方案为了更好的指导施工过程安全用电和合理布置施工现场用电线路，依据 JGJ46－2025《施工现场临时用电安全技术法律规范》、GB50194－93《建设工程施工现场供用电安全法律规范》编制了本临时用电施工方案。1、工程概况：本工程建筑面积约 3 万㎡，钢筋混凝土结构，地下一层，地上二层。其中地下空间开发建筑总面积为 20485.5 平方米，主要功能为出站大厅，出租车、社会车辆、非机动车的停放，以及部分设备和管理用房，机电安装部分主要包括电气、给排水和通风空调系统等。2、主要投入施工用电设备施工现场工程主要施工机械（用电）计划表用电设备名称单台功率 Kw数量总功率 kw砂轮切割机3412磨光机0.6721.34电锤0.62106.2液压弯管机0.7510.75电钻0.15101.5管子开孔机0.510.5钻床0.5531.65套丝机1.523电动试压泵2.212.2沟通电焊机10440管子压槽机2.512.5联合角咬口机515夜间照明133经计算得出施工现场所有用电设备总功率为：P 施工总=12+1.34+6.2+0.75+1.5+0.5+1.65+3+2.2+40+2.5+5+3=79.64Kw办公区主要用电计划表用电名称单个功率 Kw数量总功率 kw日光灯0.04120.48空调212经计算得出 P 办公总=0.48+2=2.48Kw3、施工临时用电布置及计算3.1 临电线路平面布置及原则3.1.1 本工程机电安装临时用电从南通二建提供的总配电柜接出，整个配电按三级配电，二级漏电保护形式布置,即总配电柜（南通二建）—机电安装总配电箱—现场分配电箱—末端开关箱—用电设备。3.1.2 机电安装总配电箱设置在加工区内，施工现场分三个区域各设置三个分配电箱，分别为分配一、分配二、分配三（见临时用电图）。3.1.3 配电线路采纳两级漏电保护，严格执行 TN—S 接零保护系统。施工现场供配电线路选用 YJV 五芯电缆，电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须用作 N 线；绿／黄双色芯线必须用作 PE 线，严禁混用。TN—S 接零保护系统图漏电保护器使用接线方法示意图3.1.4 机电安装临时用电总配电箱设置在加工区内，分配电箱从总配电箱引出至施工现场三个区域。办公区用电从南通二建总配电柜上单独引出，具体线路布置如下表：线路负荷表线路设备数量功率 Kw总功率 Kw总配电箱所有设备79.64办公区日光灯和空调2.48分配一砂轮切割机133角向磨光机10.670.67液压弯管机10.750.75电锤40.622.48电钻40.150.6管子开孔机10.50.5钻床10.550.55...
