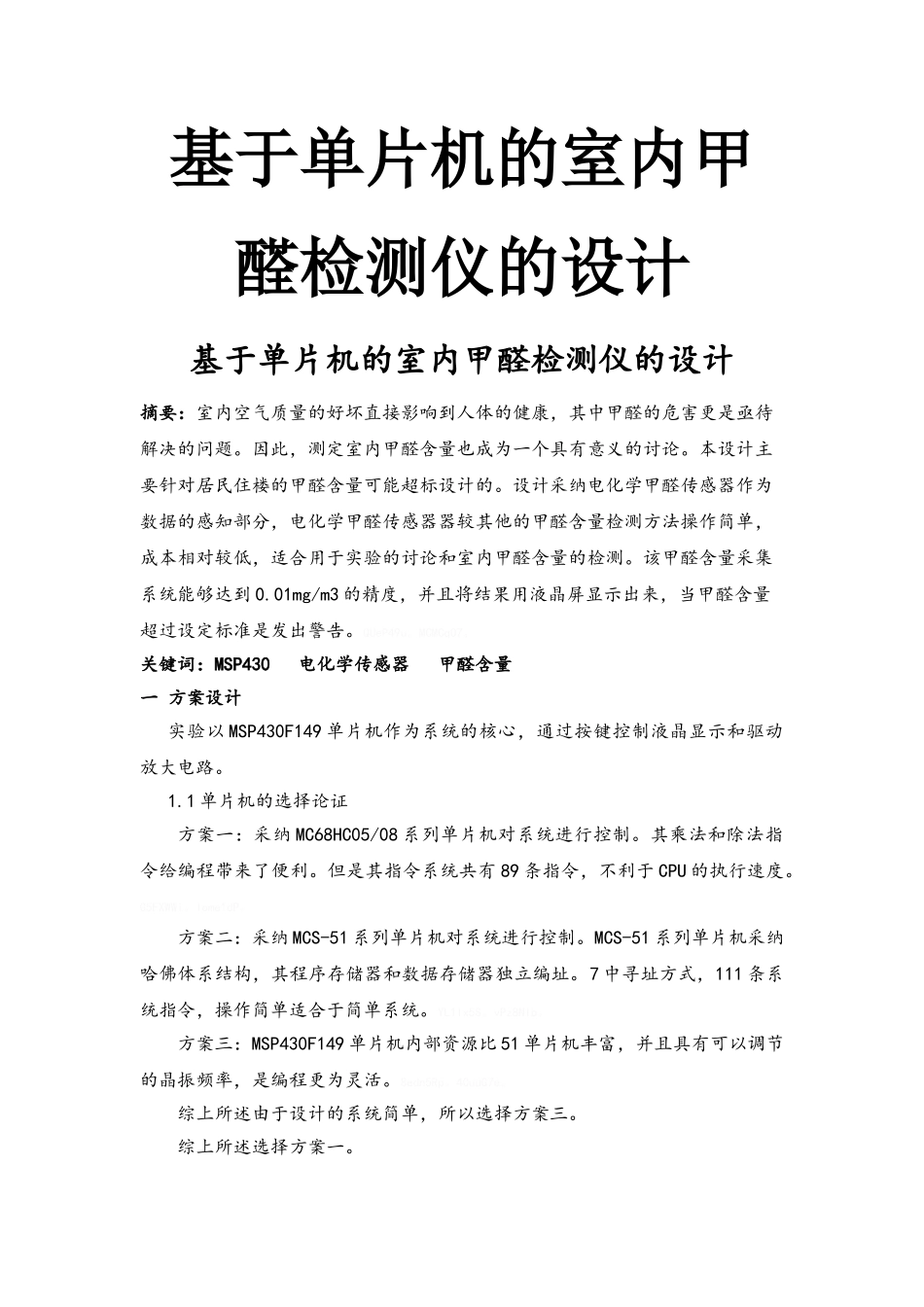

基于单片机的室内甲醛检测仪的设计

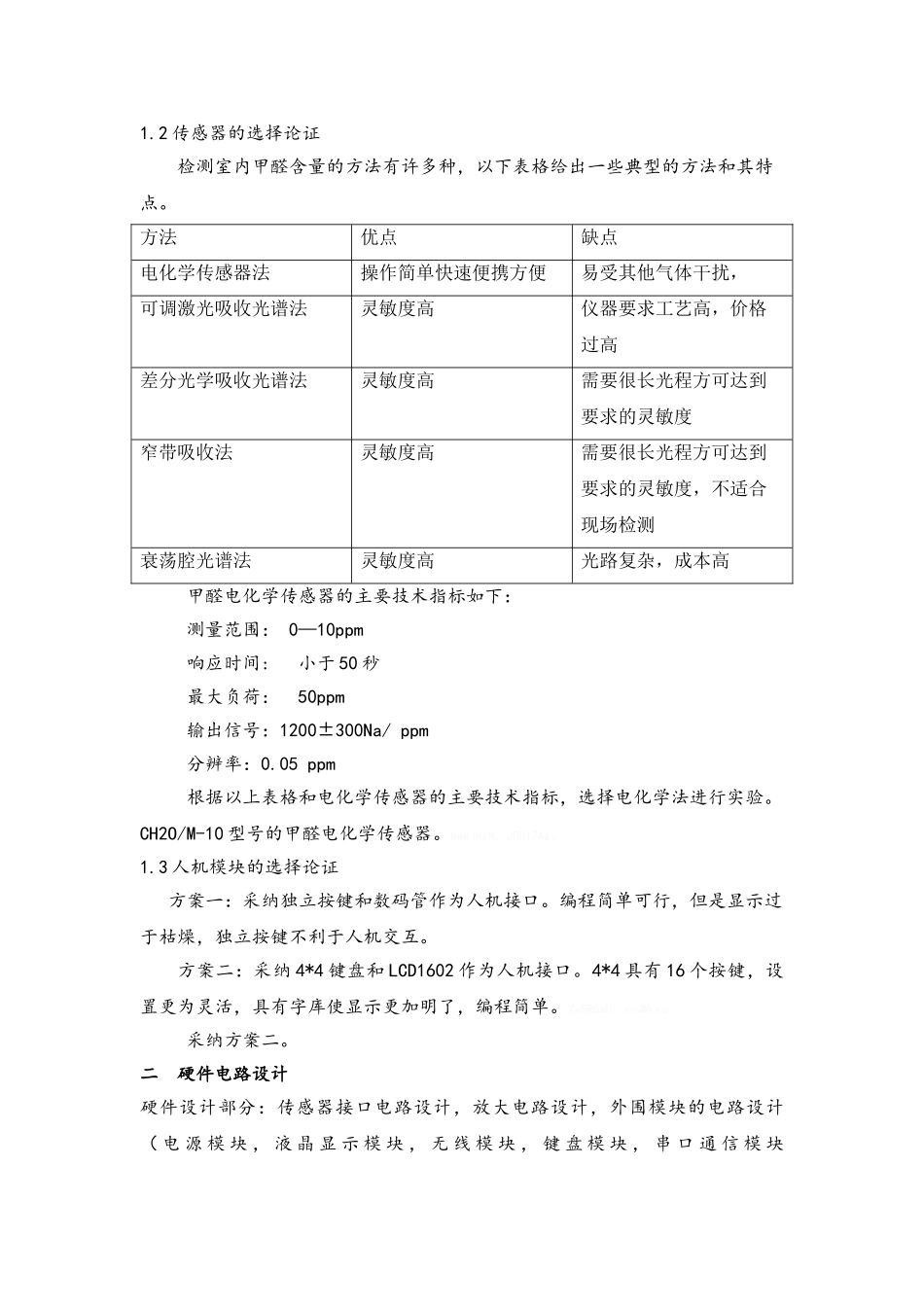

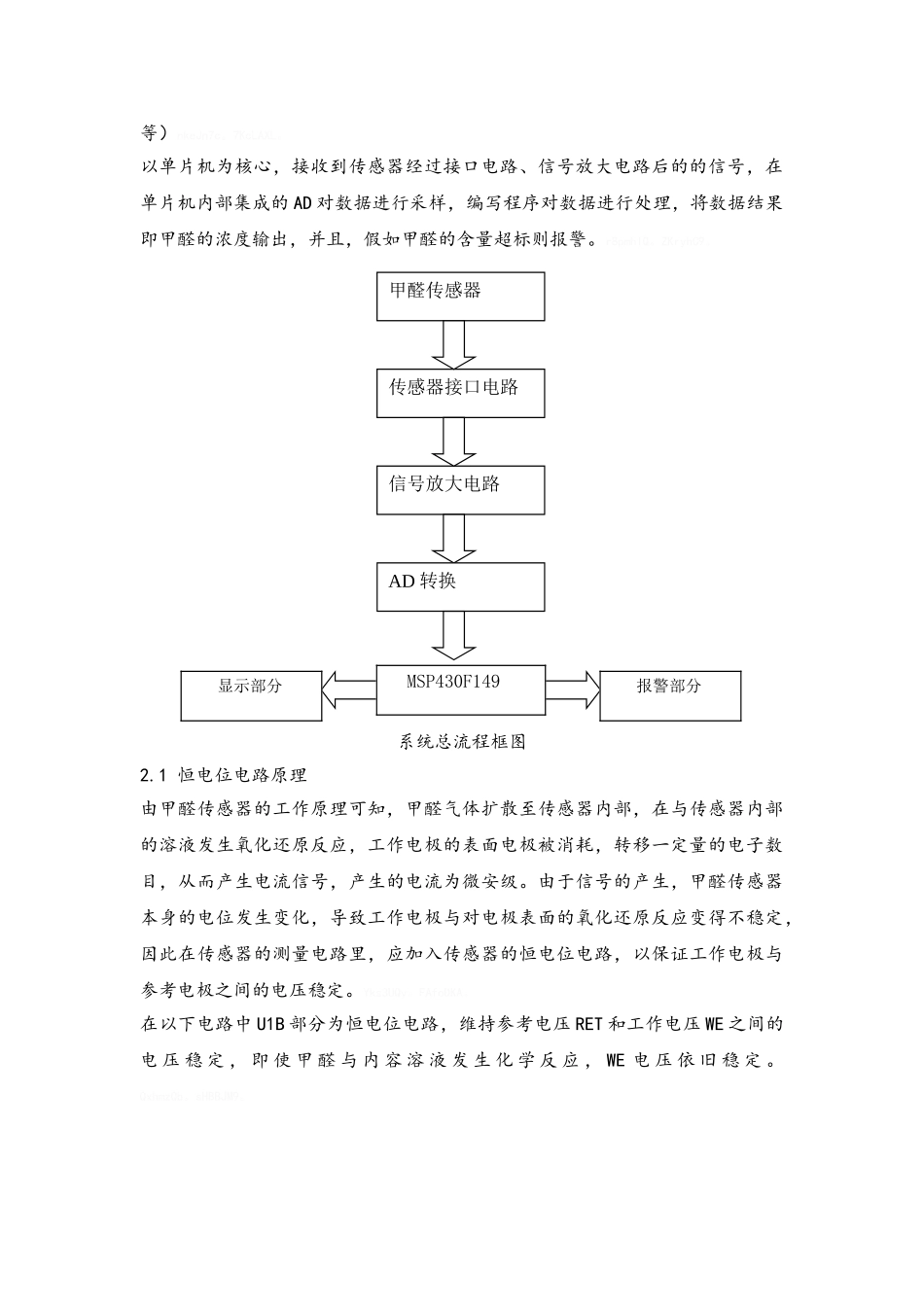

基于单片机的室内甲醛检测仪的设计基于单片机的室内甲醛检测仪的设计摘要：室内空气质量的好坏直接影响到人体的健康，其中甲醛的危害更是亟待解决的问题。因此，测定室内甲醛含量也成为一个具有意义的讨论。本设计主要针对居民住楼的甲醛含量可能超标设计的。设计采纳电化学甲醛传感器作为数据的感知部分，电化学甲醛传感器器较其他的甲醛含量检测方法操作简单，成本相对较低，适合用于实验的讨论和室内甲醛含量的检测。该甲醛含量采集系统能够达到 0.01mg/m3 的精度，并且将结果用液晶屏显示出来，当甲醛含量超过设定标准是发出警告。QUeP49u。MCMCqO7。关键词：MSP430 电化学传感器 甲醛含量一 方案设计实验以 MSP430F149 单片机作为系统的核心，通过按键控制液晶显示和驱动放大电路。1.1 单片机的选择论证方案一：采纳 MC68HC05/08 系列单片机对系统进行控制。其乘法和除法指令给编程带来了便利。但是其指令系统共有 89 条指令，不利于 CPU 的执行速度。G5FXWWi。lome1dP。 方案二：采纳 MCS-51 系列单片机对系统进行控制。MCS-51 系列单片机采纳哈佛体系结构，其程序存储器和数据存储器独立编址。7 中寻址方式，111 条系统指令，操作简单适合于简单系统。YL1lx5S。vPz8Nlb。 方案三：MSP430F149 单片机内部资源比 51 单片机丰富，并且具有可以调节的晶振频率，是编程更为灵活。8edn5Rp。4CuuG7e。综上所述由于设计的系统简单，所以选择方案三。综上所述选择方案一。1.2 传感器的选择论证检测室内甲醛含量的方法有许多种，以下表格给出一些典型的方法和其特点。方法优点缺点电化学传感器法操作简单快速便携方便易受其他气体干扰，可调激光吸收光谱法灵敏度高仪器要求工艺高，价格过高差分光学吸收光谱法灵敏度高需要很长光程方可达到要求的灵敏度窄带吸收法灵敏度高需要很长光程方可达到要求的灵敏度，不适合现场检测衰荡腔光谱法灵敏度高光路复杂，成本高甲醛电化学传感器的主要技术指标如下：测量范围： 0—10ppm响应时间: 小于 50 秒最大负荷： 50ppm输出信号：1200±300Na/ ppm分辨率：0.05 ppm根据以上表格和电化学传感器的主要技术指标，选择电化学法进行实验。CH2O/M-10 型号的甲醛电化学传感器。beejksN。JBHIZAa。1.3 人机模块的选择论证方案一：采纳独立按键和数码管作为人机接口。编程简单可行，但是显示过于枯燥，独立按键不利于人机交互。方案二：采纳 4*4 键盘和 LCD1602 作为人机接口。4*...
