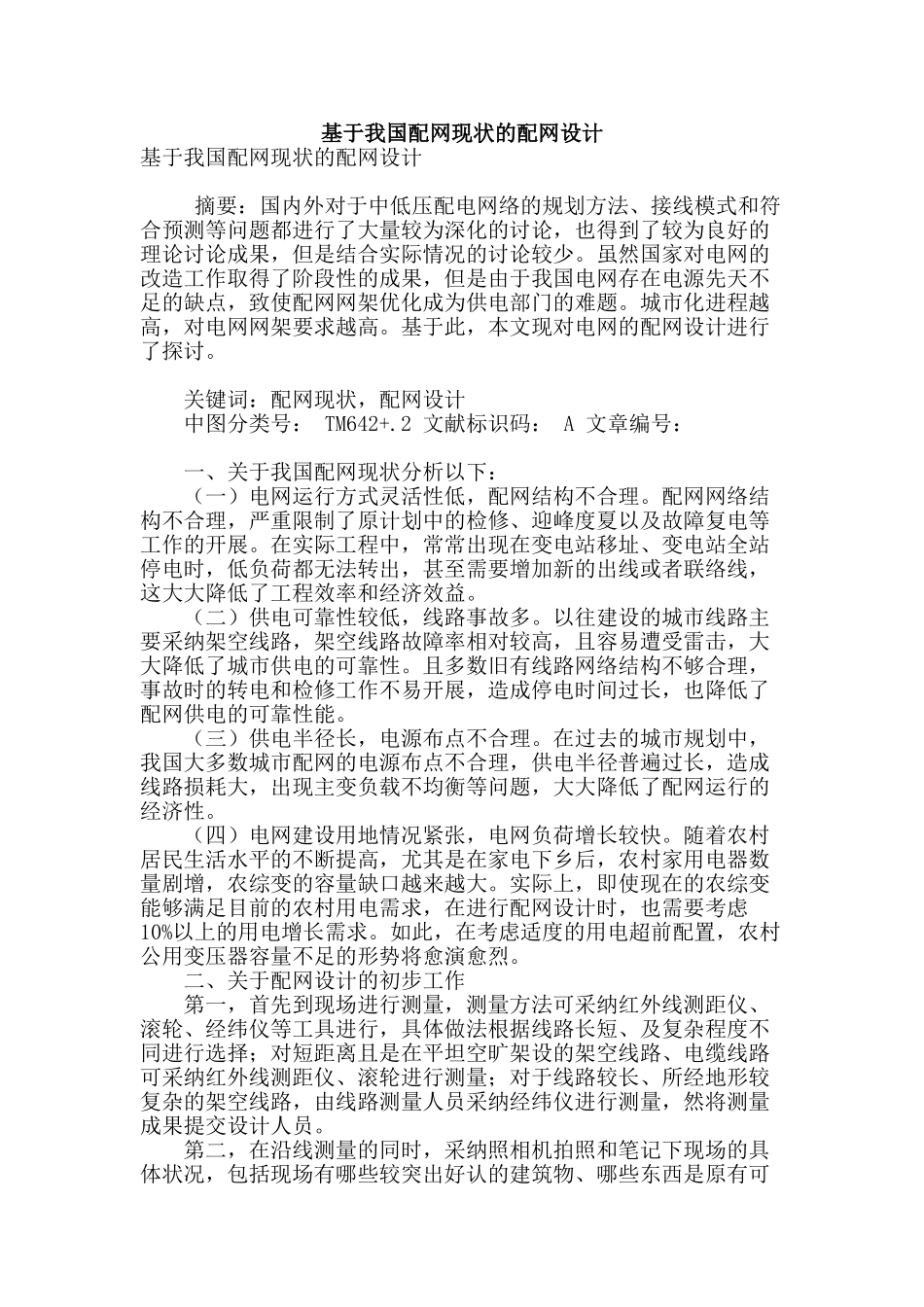

基于我国配网现状的配网设计基于我国配网现状的配网设计 摘要：国内外对于中低压配电网络的规划方法、接线模式和符合预测等问题都进行了大量较为深化的讨论，也得到了较为良好的理论讨论成果，但是结合实际情况的讨论较少。虽然国家对电网的改造工作取得了阶段性的成果，但是由于我国电网存在电源先天不足的缺点，致使配网网架优化成为供电部门的难题。城市化进程越高，对电网网架要求越高。基于此，本文现对电网的配网设计进行了探讨。 关键词：配网现状，配网设计 中图分类号： TM642+.2 文献标识码： A 文章编号： 一、关于我国配网现状分析以下： （一）电网运行方式灵活性低，配网结构不合理。配网网络结构不合理，严重限制了原计划中的检修、迎峰度夏以及故障复电等工作的开展。在实际工程中，常常出现在变电站移址、变电站全站停电时，低负荷都无法转出，甚至需要增加新的出线或者联络线，这大大降低了工程效率和经济效益。 （二）供电可靠性较低，线路事故多。以往建设的城市线路主要采纳架空线路，架空线路故障率相对较高，且容易遭受雷击，大大降低了城市供电的可靠性。且多数旧有线路网络结构不够合理，事故时的转电和检修工作不易开展，造成停电时间过长，也降低了配网供电的可靠性能。 （三）供电半径长，电源布点不合理。在过去的城市规划中，我国大多数城市配网的电源布点不合理，供电半径普遍过长，造成线路损耗大，出现主变负载不均衡等问题，大大降低了配网运行的经济性。 （四）电网建设用地情况紧张，电网负荷增长较快。随着农村居民生活水平的不断提高，尤其是在家电下乡后，农村家用电器数量剧增，农综变的容量缺口越来越大。实际上，即使现在的农综变能够满足目前的农村用电需求，在进行配网设计时，也需要考虑10%以上的用电增长需求。如此，在考虑适度的用电超前配置，农村公用变压器容量不足的形势将愈演愈烈。 二、关于配网设计的初步工作 第一，首先到现场进行测量，测量方法可采纳红外线测距仪、滚轮、经纬仪等工具进行，具体做法根据线路长短、及复杂程度不同进行选择；对短距离且是在平坦空旷架设的架空线路、电缆线路可采纳红外线测距仪、滚轮进行测量；对于线路较长、所经地形较复杂的架空线路，由线路测量人员采纳经纬仪进行测量，然将测量成果提交设计人员。 第二，在沿线测量的同时，采纳照相机拍照和笔记下现场的具体状况，包括现场有哪些较突出好认的建筑物、哪些东西是原有可利用的、哪些东...
