基坑支护工程设计说明书

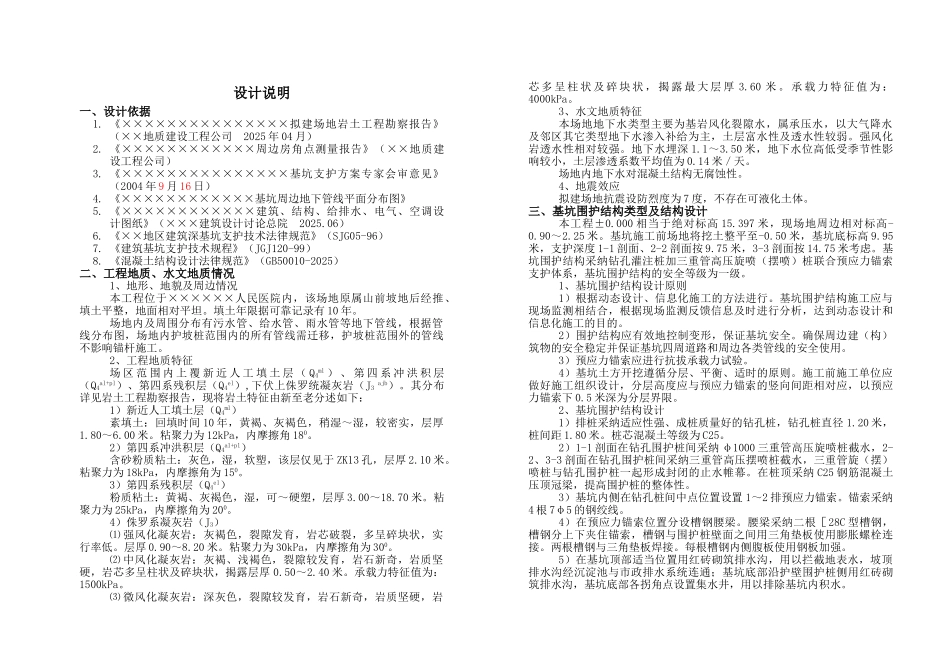

设计说明一、设计依据1. 《×××××××××××××××拟建场地岩土工程勘察报告》（××地质建设工程公司 2025 年 04 月）2. 《××××××××××××周边房角点测量报告》（××地质建设工程公司）3. 《×××××××××××××××基坑支护方案专家会审意见》（2004 年 9 月 16 日）4. 《××××××××××××基坑周边地下管线平面分布图》5. 《××××××××××××建筑、结构、给排水、电气、空调设计图纸》（×××建筑设计讨论总院 2025.06）6. 《××地区建筑深基坑支护技术法律规范》（SJG05-96）7. 《建筑基坑支护技术规程》（JGJ120-99）8. 《混凝土结构设计法律规范》（GB50010-2025）二、工程地质、水文地质情况1、地形、地貌及周边情况本工程位于××××××人民医院内，该场地原属山前坡地后经推、填土平整，地面相对平坦。填土年限据可靠记录有 10 年。场地内及周围分布有污水管、给水管、雨水管等地下管线，根据管线分布图，场地内护坡桩范围内的所有管线需迁移，护坡桩范围外的管线不影响锚杆施工。2、工程地质特征场 区 范 围 内 上 覆 新 近 人 工 填 土 层 （ Q4ml ） 、 第 四 系 冲 洪 积 层（Q4al+pl）、第四系残积层（Q4el）,下伏上侏罗统凝灰岩（J3 ajb）。其分布详见岩土工程勘察报告，现将岩土特征由新至老分述如下：1）新近人工填土层（Q4ml）素填土：回填时间 10 年，黄褐、灰褐色，稍湿～湿，较密实，层厚1.80～6.00 米。粘聚力为 12kPa，内摩擦角 180。2）第四系冲洪积层（Q4al+pl）含砂粉质粘土：灰色，湿，软塑，该层仅见于 ZK13 孔，层厚 2.10 米。粘聚力为 18kPa，内摩擦角为 150。3）第四系残积层（Q4el）粉质粘土：黄褐、灰褐色，湿，可～硬塑，层厚 3.00～18.70 米。粘聚力为 25kPa，内摩擦角为 200。4）侏罗系凝灰岩（J3）⑴ 强风化凝灰岩：灰褐色，裂隙发育，岩芯破裂，多呈碎块状，实行率低。层厚 0.90～8.20 米。粘聚力为 30kPa，内摩擦角为 300。⑵ 中风化凝灰岩：灰褐、浅褐色，裂隙较发育，岩石新奇，岩质坚硬，岩芯多呈柱状及碎块状，揭露层厚 0.50～2.40 米。承载力特征值为：1500kPa。⑶ 微风化凝灰岩：深灰色，裂隙较发育，岩石新奇，岩质坚硬，岩芯 多 呈 柱 状 及 碎 块 状 ， 揭 露 最 大 层 厚 3.60 米 。 承 载 力 特 征 值 为 ：4000kPa。3、水文地质特征本场地地下...
