基础大体积混凝土施工作业指导书

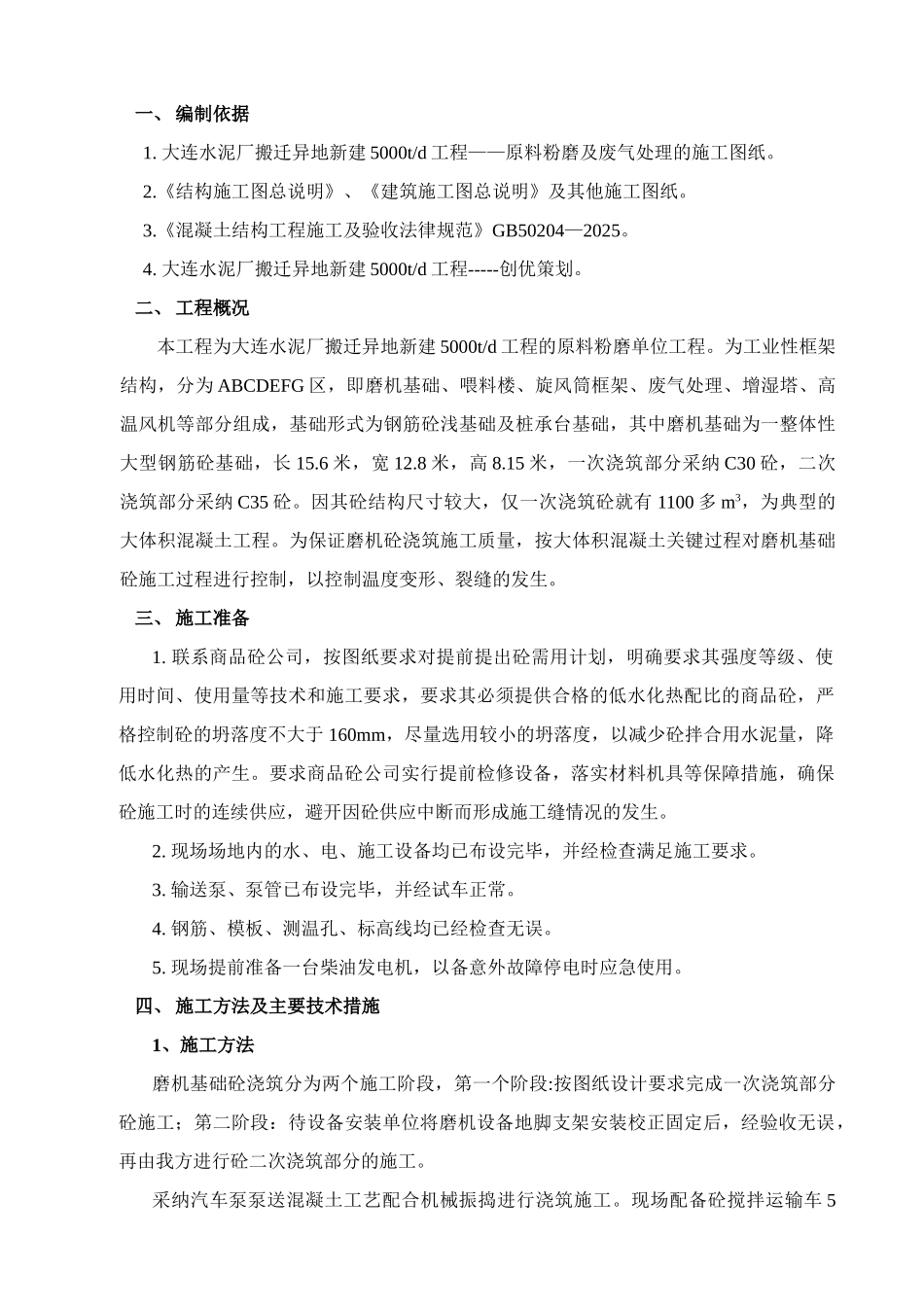

一、 编制依据1. 大连水泥厂搬迁异地新建 5000t/d 工程——原料粉磨及废气处理的施工图纸。2.《结构施工图总说明》、《建筑施工图总说明》及其他施工图纸。3.《混凝土结构工程施工及验收法律规范》GB50204—2025。4. 大连水泥厂搬迁异地新建 5000t/d 工程-----创优策划。二、 工程概况本工程为大连水泥厂搬迁异地新建 5000t/d 工程的原料粉磨单位工程。为工业性框架结构，分为 ABCDEFG 区，即磨机基础、喂料楼、旋风筒框架、废气处理、增湿塔、高温风机等部分组成，基础形式为钢筋砼浅基础及桩承台基础，其中磨机基础为一整体性大型钢筋砼基础，长 15.6 米，宽 12.8 米，高 8.15 米，一次浇筑部分采纳 C30 砼，二次浇筑部分采纳 C35 砼。因其砼结构尺寸较大，仅一次浇筑砼就有 1100 多 m3，为典型的大体积混凝土工程。为保证磨机砼浇筑施工质量，按大体积混凝土关键过程对磨机基础砼施工过程进行控制，以控制温度变形、裂缝的发生。 三、 施工准备1. 联系商品砼公司，按图纸要求对提前提出砼需用计划，明确要求其强度等级、使用时间、使用量等技术和施工要求，要求其必须提供合格的低水化热配比的商品砼，严格控制砼的坍落度不大于 160mm，尽量选用较小的坍落度，以减少砼拌合用水泥量，降低水化热的产生。要求商品砼公司实行提前检修设备，落实材料机具等保障措施，确保砼施工时的连续供应，避开因砼供应中断而形成施工缝情况的发生。2. 现场场地内的水、电、施工设备均已布设完毕，并经检查满足施工要求。3. 输送泵、泵管已布设完毕，并经试车正常。4. 钢筋、模板、测温孔、标高线均已经检查无误。 5. 现场提前准备一台柴油发电机，以备意外故障停电时应急使用。 四、 施工方法及主要技术措施1、施工方法磨机基础砼浇筑分为两个施工阶段，第一个阶段:按图纸设计要求完成一次浇筑部分砼施工；第二阶段：待设备安装单位将磨机设备地脚支架安装校正固定后，经验收无误，再由我方进行砼二次浇筑部分的施工。采纳汽车泵泵送混凝土工艺配合机械振捣进行浇筑施工。现场配备砼搅拌运输车 5辆，47 米汽车泵 1 辆（备用 1 台 HTB-80 拖式泵）。磨机砼浇筑应分层连续浇筑，以便于水泥水化热能尽快地散发。每层砼全部浇筑完成后，再进行上一层砼的浇筑，每层浇筑厚度控制在 50cm 以内，砼浇筑时应连续浇筑，不留施工缝。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土凝聚之前，将次层混凝土浇筑完毕。...
