基础手算设计计算书

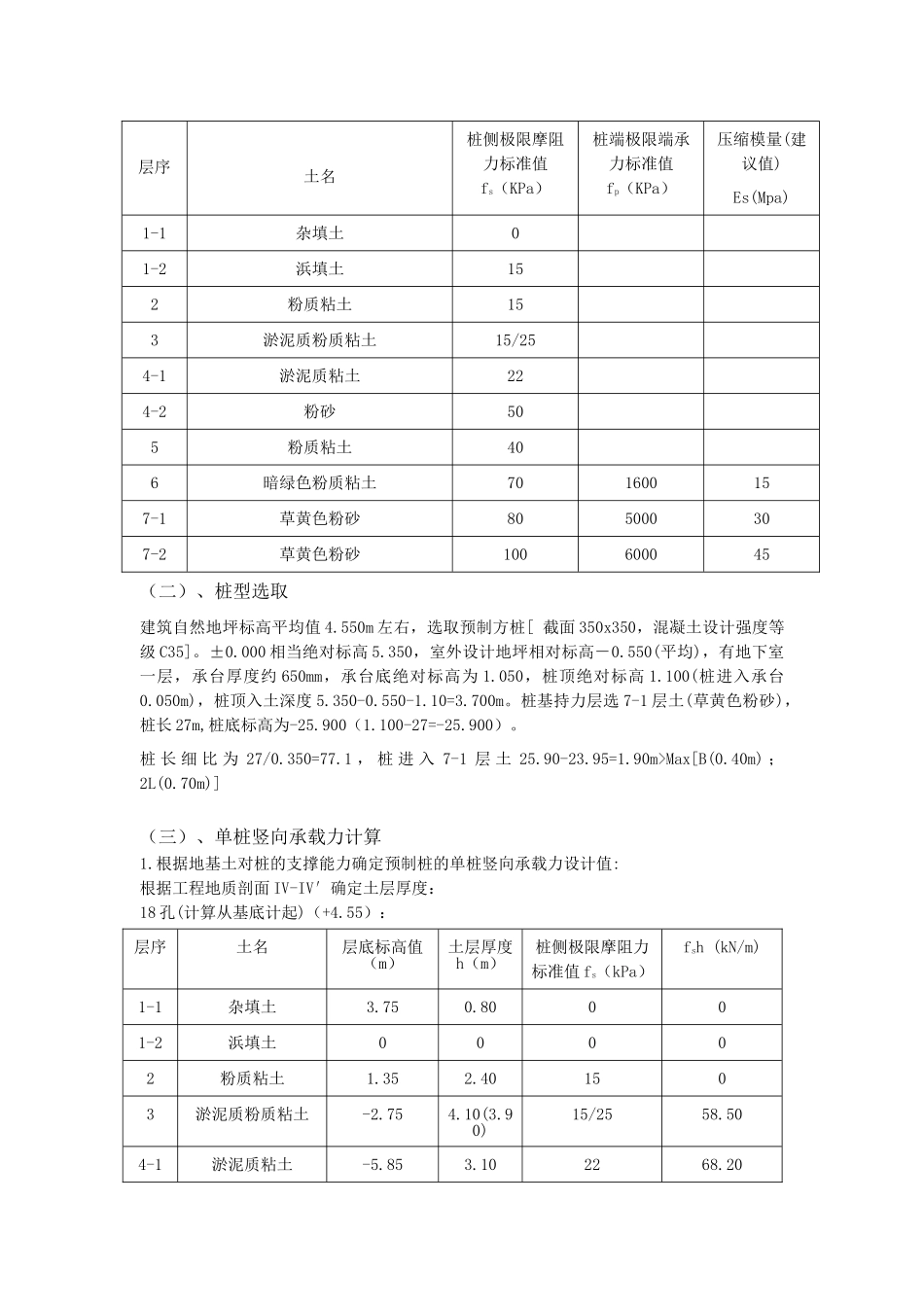

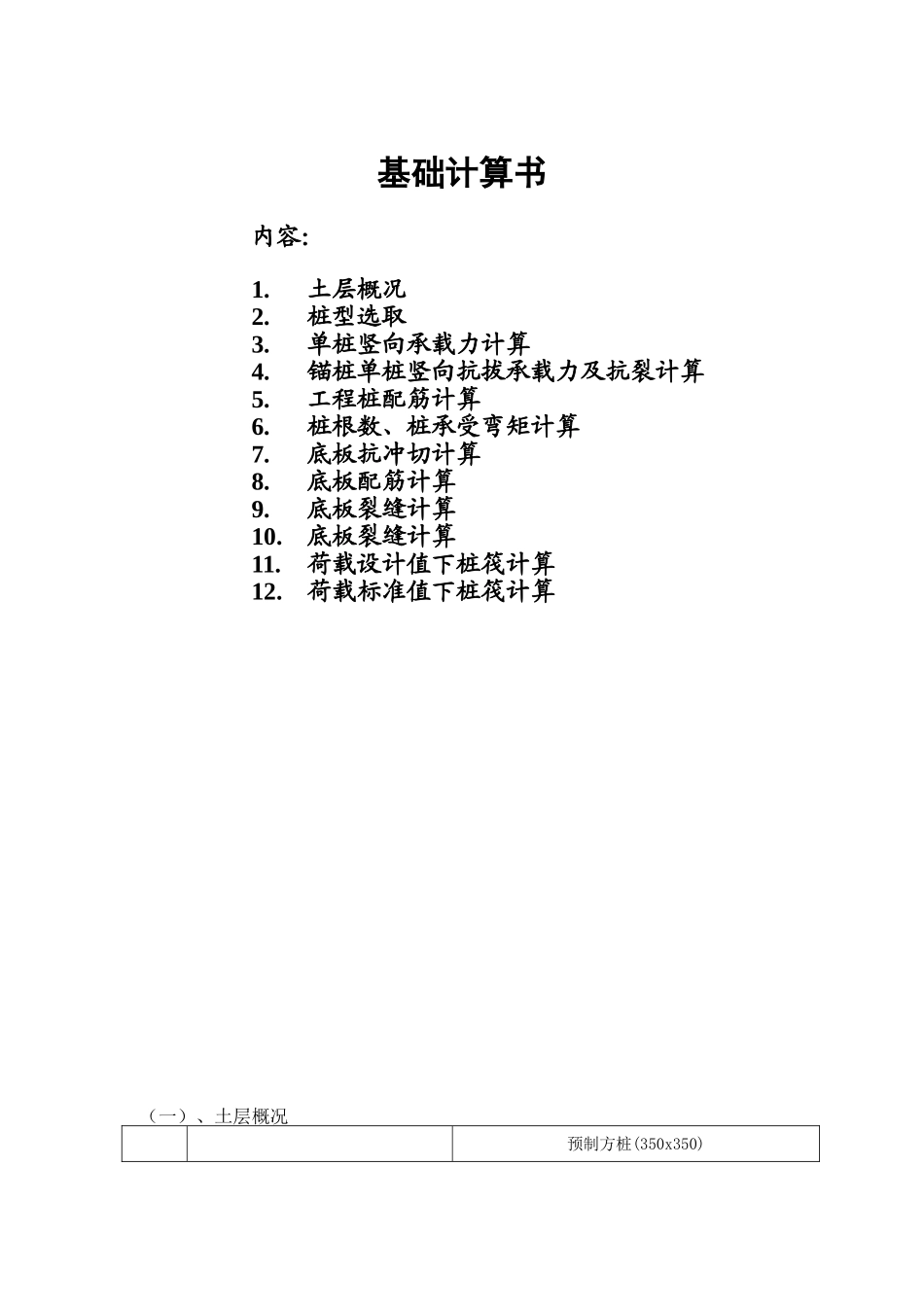

基础计算书内容：1.土层概况2.桩型选取3.单桩竖向承载力计算4.锚桩单桩竖向抗拔承载力及抗裂计算5.工程桩配筋计算6.桩根数、桩承受弯矩计算7.底板抗冲切计算8.底板配筋计算9.底板裂缝计算10.底板裂缝计算11.荷载设计值下桩筏计算12.荷载标准值下桩筏计算（一）、土层概况预制方桩(350x350)层序土名桩侧极限摩阻力标准值fs（KPa）桩端极限端承力标准值fp（KPa）压缩模量(建议值)Es(Mpa)1-1杂填土01-2浜填土152粉质粘土153淤泥质粉质粘土15/254-1淤泥质粘土224-2粉砂505粉质粘土406暗绿色粉质粘土701600157-1草黄色粉砂805000307-2草黄色粉砂100600045（二）、桩型选取建筑自然地坪标高平均值 4.550m 左右，选取预制方桩[ 截面 350x350，混凝土设计强度等级 C35]。±0.000 相当绝对标高 5.350，室外设计地坪相对标高－0.550(平均)，有地下室一层，承台厚度约 650mm，承台底绝对标高为 1.050，桩顶绝对标高 1.100(桩进入承台0.050m)，桩顶入土深度 5.350-0.550-1.10=3.700m。桩基持力层选 7-1 层土(草黄色粉砂)，桩长 27m,桩底标高为-25.900（1.100-27=-25.900）。桩 长 细 比 为 27/0.350=77.1 ， 桩 进 入 7-1 层 土 25.90-23.95=1.90m>Max[B(0.40m) ；2L(0.70m)]（三）、单桩竖向承载力计算1.根据地基土对桩的支撑能力确定预制桩的单桩竖向承载力设计值:根据工程地质剖面 IV-IV′确定土层厚度：18 孔(计算从基底计起)（+4.55）：层序土名层底标高值（m）土层厚度h（m）桩侧极限摩阻力标准值 fs（kPa）fsh (kN/m)1-1杂填土3.750.80001-2浜填土00002粉质粘土1.352.401503淤泥质粉质粘土-2.754.10(3.90)15/2558.504-1淤泥质粘土-5.853.102268.204-2粉砂-8.552.7050135.005粉质粘土-21.4512.9040516.006暗绿色粉质粘土-23.952.5070175.007-1草黄色粉砂-29.90(-25.85)5.95(1.90)80152.007-2草黄色粉砂-55.4525.551000Σfsh1104.70Rd＝Rsk/γs ＋Rpk/γp＝UpΣfsili/γs＋ fpAp/γpUp＝4×0.35＝1.40mUpΣfsili＝1546.58kN；fpAp＝5000×0.35x0.35＝612.5kNρp＝Rpk/( Rsk＋Rpk)＝612.5/(612.5＋1546.58)=0.28查表 6.2.4-2，内插得：γp＝1.216 γs＝1.826Rd＝612.50/1.216＋1546.58/1.825＝1350.67=1350kN2. 根据桩身结构强度确定灌注桩的单桩竖向承载力设计值:Rd≤0.66fcAp＝0.66×16.7×350x350/1000＝1350.20kN单桩竖向承载力设计值为 1350 kN（四）、锚桩单桩竖向抗拔承载力及抗裂计算1.根据地基土对桩的支...
