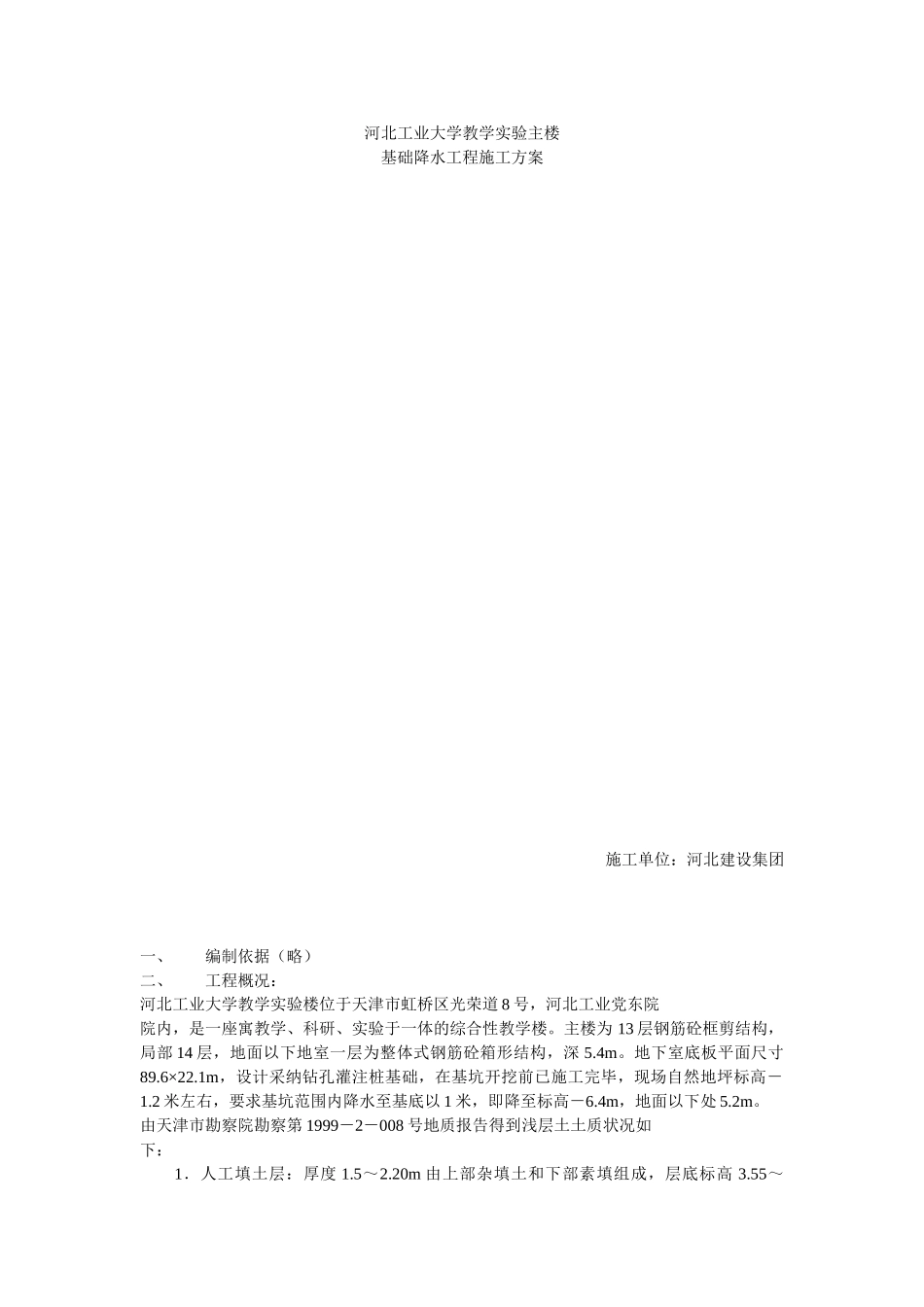

河北工业大学教学实验主楼基础降水工程施工方案施工单位：河北建设集团一、编制依据（略）二、工程概况：河北工业大学教学实验楼位于天津市虹桥区光荣道 8 号，河北工业党东院院内，是一座寓教学、科研、实验于一体的综合性教学楼。主楼为 13 层钢筋砼框剪结构，局部 14 层，地面以下地室一层为整体式钢筋砼箱形结构，深 5.4m。地下室底板平面尺寸89.6×22.1m，设计采纳钻孔灌注桩基础，在基坑开挖前已施工完毕，现场自然地坪标高－1.2 米左右，要求基坑范围内降水至基底以 1 米，即降至标高－6.4m，地面以下处 5.2m。由天津市勘察院勘察第 1999－2－008 号地质报告得到浅层土土质状况如下： 1．人工填土层：厚度 1.5～2.20m 由上部杂填土和下部素填组成，层底标高 3.55～2.61m。 2．新近冲击层：厚度为 4.60～2.20m，顶部标高 3.55～2.61m，由上部粉质粘土及下部粉土组成，局部夹淤泥质透镜体，其中下部粉土属于液化土层，液人化指 ILE 约在 2.0 左右。3．上部陆相层：厚度 2.00～2.30m，顶部标高－1.86～2.00m 主要由上部粘土组成。4．中组海相沉积层：厚度为 6.20～6.90m，顶部标高－3.95～4.63m，主要由粉质粘土组成。勘察期间测得：初见水位不明显，静止水位埋深－ 8.85～0.95m，相当水沽标高 3.77～3.71m，表层地下水属潜水类型，由大气降水补给，以蒸发形式排泄，水位随季节有所变化，埋深 15.3m，以上各层土的渗透系数及渗透性如下：浅层地基土渗透性力 学分层号岩性Kv(cm／s)KH(cm／s)渗透性标高厚度1b素填土5.70×10-54.20×10-4弱透水4.41－2.961.482a粉质粘土3.85×10-56.05×10-4弱透水2.96－0.182.782c粉土6.09×10-47.77×10-4弱透水0.18－2.332.513a粘土2.54×10-33.80×10-6弱透水－2.33－3.19 0.863b粉质粘土3.17×10-72.14×10-4弱透水－3.19－4.19 1.04粉质粘土8.76×10-52.94×10-4弱透水－4.19－10.866.67三、降水方案选择根据水文地质条件知土的渗透系数为 0.81～0.66m／d，自然地面下 0.9m 处见地下水，因此地下室施工时要进行大面积降水，降水位降低至－6.4 m 以下。本工程施工降水的特点是地下水丰富，水位较高，需降水面积较大 101.8×35.4m，降水时间较长，计划需 3～4 个月。要求采纳比较持久和可靠的降低地下水位措施以免造成基土浸泡破坏和边坡坍方，影响工程顺利进行。根据工程规模、特点及施工场地设备条件,些多方案比较，确定采纳均砂砼管环形管井降水施工。设计钻孔...
