基础施工支护方案-方案示例1

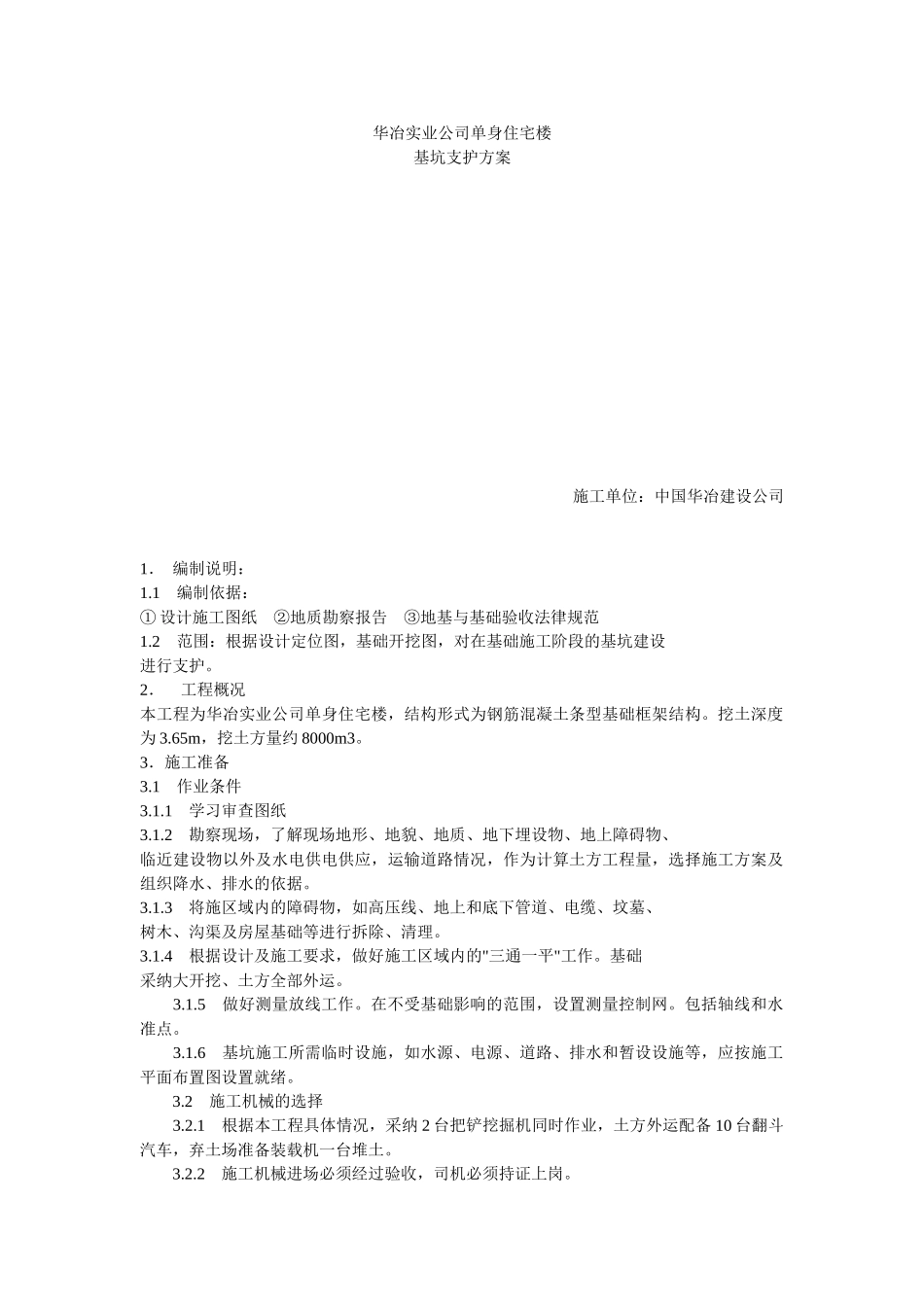

华冶实业公司单身住宅楼基坑支护方案施工单位：中国华冶建设公司1． 编制说明：1.1 编制依据：① 设计施工图纸 ②地质勘察报告 ③地基与基础验收法律规范1.2 范围：根据设计定位图，基础开挖图，对在基础施工阶段的基坑建设进行支护。2． 工程概况本工程为华冶实业公司单身住宅楼，结构形式为钢筋混凝土条型基础框架结构。挖土深度为 3.65m，挖土方量约 8000m3。3．施工准备3.1 作业条件3.1.1 学习审查图纸3.1.2 勘察现场，了解现场地形、地貌、地质、地下埋设物、地上障碍物、临近建设物以外及水电供电供应，运输道路情况，作为计算土方工程量，选择施工方案及组织降水、排水的依据。3.1.3 将施区域内的障碍物，如高压线、地上和底下管道、电缆、坟墓、树木、沟渠及房屋基础等进行拆除、清理。3.1.4 根据设计及施工要求，做好施工区域内的"三通一平"工作。基础采纳大开挖、土方全部外运。 3.1.5 做好测量放线工作。在不受基础影响的范围，设置测量控制网。包括轴线和水准点。 3.1.6 基坑施工所需临时设施，如水源、电源、道路、排水和暂设设施等，应按施工平面布置图设置就绪。 3.2 施工机械的选择 3.2.1 根据本工程具体情况，采纳 2 台把铲挖掘机同时作业，土方外运配备 10 台翻斗汽车，弃土场准备装载机一台堆土。 3.2.2 施工机械进场必须经过验收，司机必须持证上岗。4． 土方开挖4.1 两台把铲挖掘机同时作业，方向自东向西，见挖土顺序图。4.2 为使基底土不受扰动，防止超挖，保证边坡坡度正确，机械开挖至接近设计坑底标高或边坡边界，应预留 30cm 厚土层。用人工开挖和修坡。4.3 挖掘机作业时，施工人员不得进入挖土机作业半径之内，应在作业半径外 2m 处。4.4 挖土时应注意检查基坑底是否有古墓、洞穴、暗沟等存在，如发现迹象应迹象应及时汇报，并进行探察处理。 4.5 基坑挖至设计标高后，应立即通知勘察和设计质监部门，经共同验槽后，方可进行基础工程施工。5． 临边防护5.1 四周必须设置牢固的防护栏杆，并挂设立网，夜间必须设红色标志灯。5.2 栏杆的固定方法可用钢管打入地面 50～70cm，杆间基坑边的距离不应小于 150cm。栏杆高度 1.2cm，并刷红白相间警示色。6． 坑边荷载弃土应及时运出，在基坑边缘上侧不准堆土或堆放材料，施工机械作业时应与基坑边缘保持 2m 以上的距离，以保证坑边直立壁或边坡的稳定。7． 安全边坡与固壁支撑本工程南、西侧场地较大，采纳放坡系数 1：0.67...
