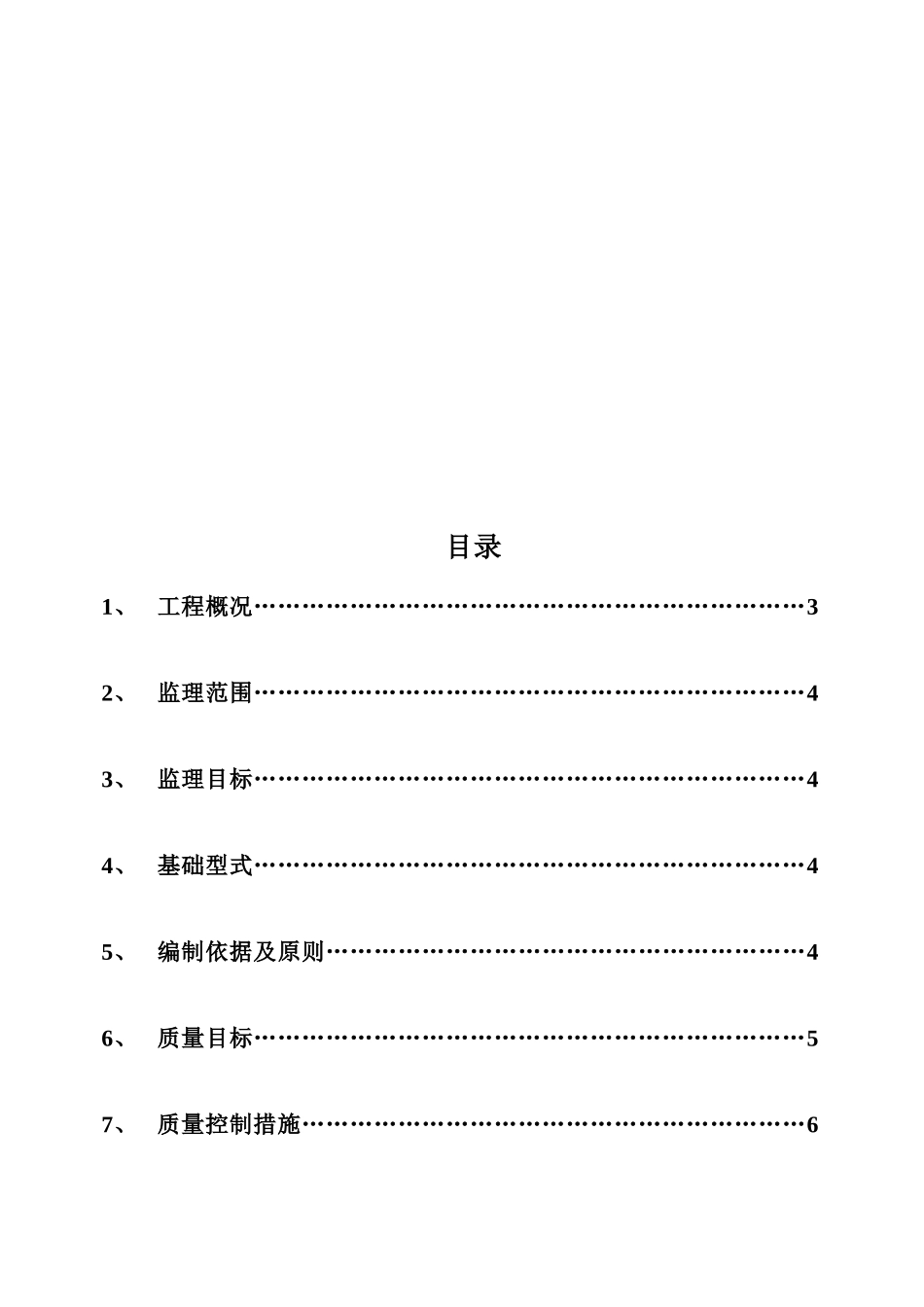

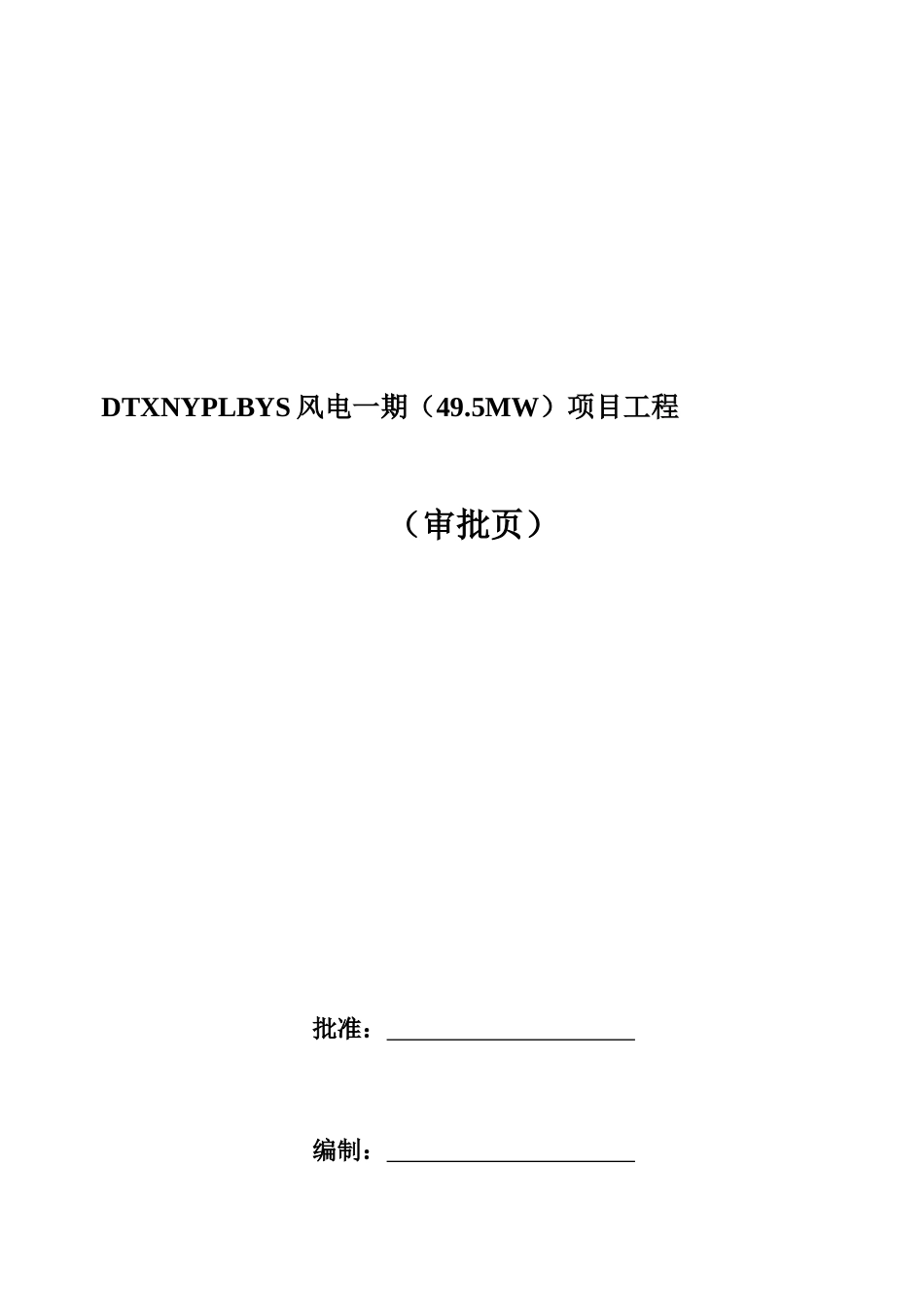

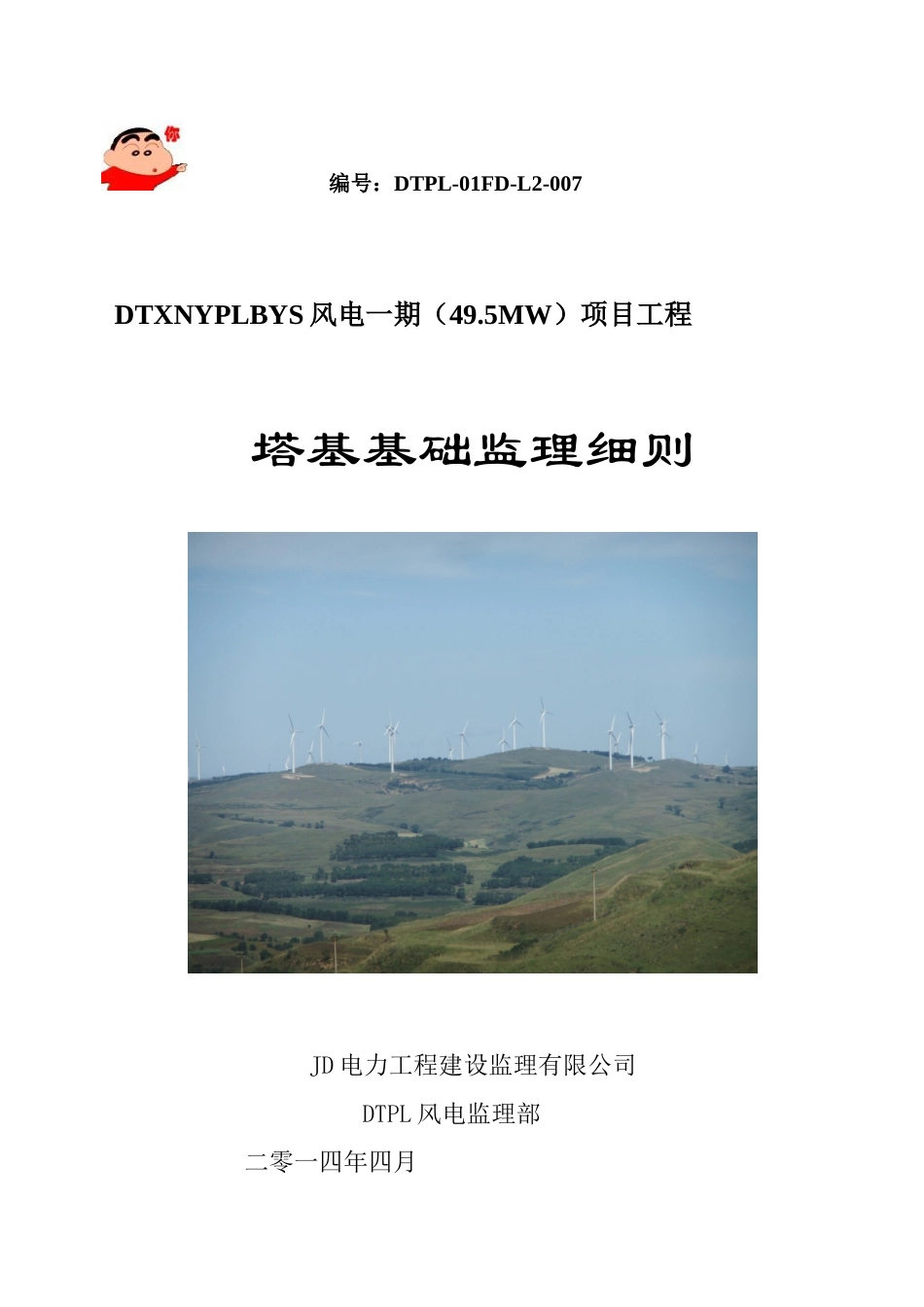

编号：DTPL-01FD-L2-007DTXNYPLBYS 风电一期（49.5MW）项目工程塔基基础监理细则 JD 电力工程建设监理有限公司DTPL 风电监理部 二零一四年四月 DTXNYPLBYS 风电一期（49.5MW）项目工程（审批页）批准： 编制： 目录1、工程概况……………………………………………………………32、监理范围……………………………………………………………43、监理目标……………………………………………………………44、基础型式……………………………………………………………45、编制依据及原则……………………………………………………46、质量目标……………………………………………………………57、质量控制措施………………………………………………………68、安全控制……………………………………………………………119、工程验收资料………………………………………………………121 工程概况1.1 工程概况(根据具体工程编制)位于美国西海岸的天使之城洛杉矶境内。洛杉矶位于美国加州西南部，是美国的第二大城市，仅次于纽约，也同时是西部最大都会，美国最大的海港。。贫民窟地处西北，为洛杉矶市所辖区，地理坐标为东经 00°52′至 00°41′，北纬 00°21′至 00°58′本期建设规模为 49.5MW，安装 33 台单机容量为 1500kW 的双馈风力发电机组，风机出口电压 690V，采纳一机一变的发电机－变压器组接线方式，由变压器将机端电压升压至 35kV，经过 2 回集电线路送至风电场内 220kV升压变电站的 35kV 母线。参照《风电场工程等级划分及设计安全标准》，本工程等别为 III 等中型，相应风电机组基础建筑物设计级别为 2 级。风机单机容量为 1500kW，塔架高度 80m，按《高耸结构设计法律规范》（GBJ135-90），其安全等级为二级。 1.2 水文、气象及工程地质 1.2.1 水文、气象依据洛杉矶气象站近 35 年的气象资料，测风数据完整连续，可以作为分析风电场现场风能资源的参考资料，洛杉矶属北温带大陆性季风气候，其主要气候特点：昼夜温差大，春季多风少雨，冬季多风干燥，春季多为西北风，夏秋季节多为东南风、西南风，风力较强，年平均气温5.5 度，据测风塔数据显示：推断出 85 m 高度风速为 6.61-7.30 m／s 之间，风功率密度在 232.8-343.6w／㎡，该风电场能源丰富，质量较高，是一个很理想的风力发电场所。 1.2.2 工程地质拟建风电场地范围内主要由：天然中等风化砂岩或中等风化灰岩组成，基础承载力特...
