塔式起重机吊装施工作业指导书VIP专享

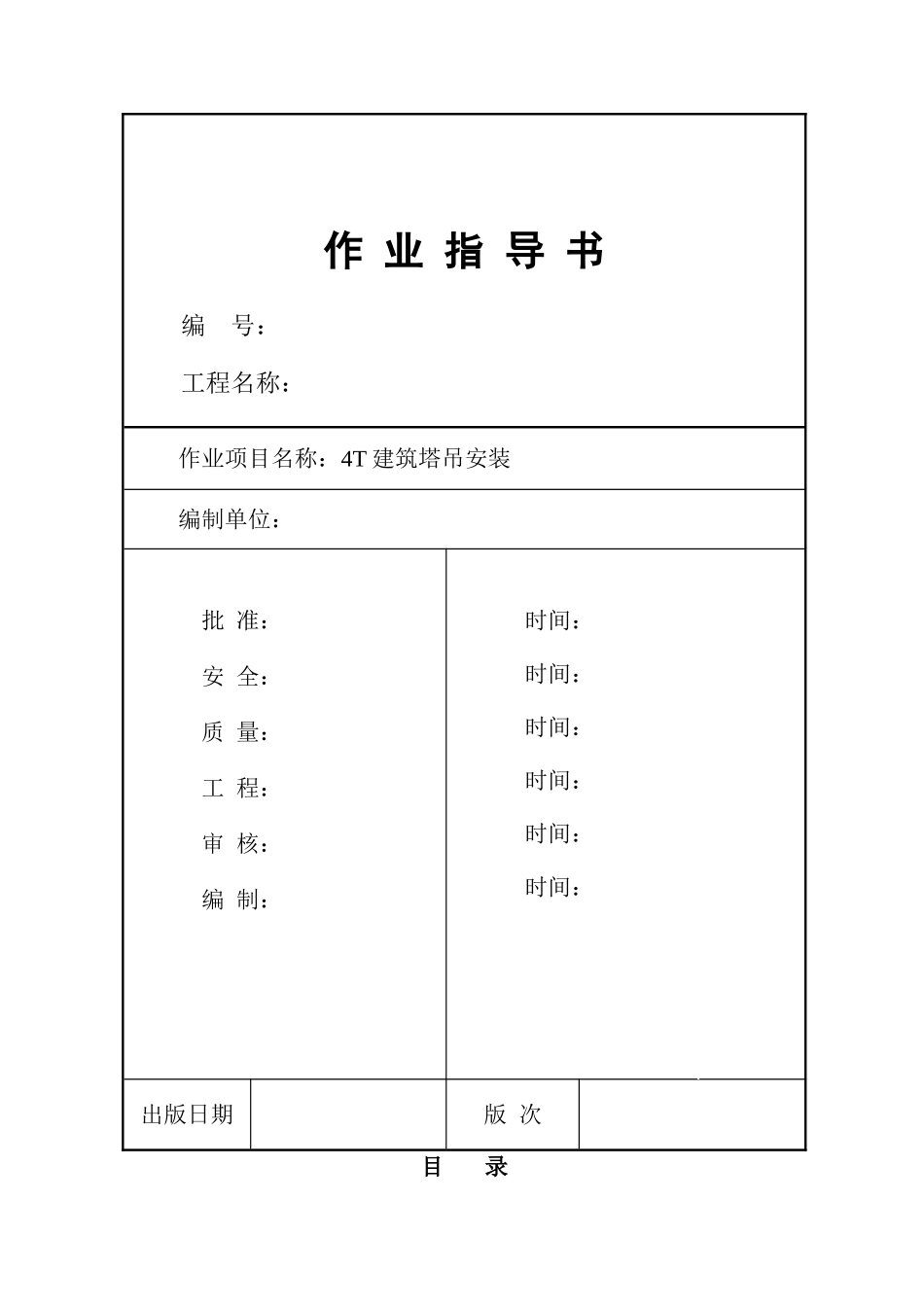

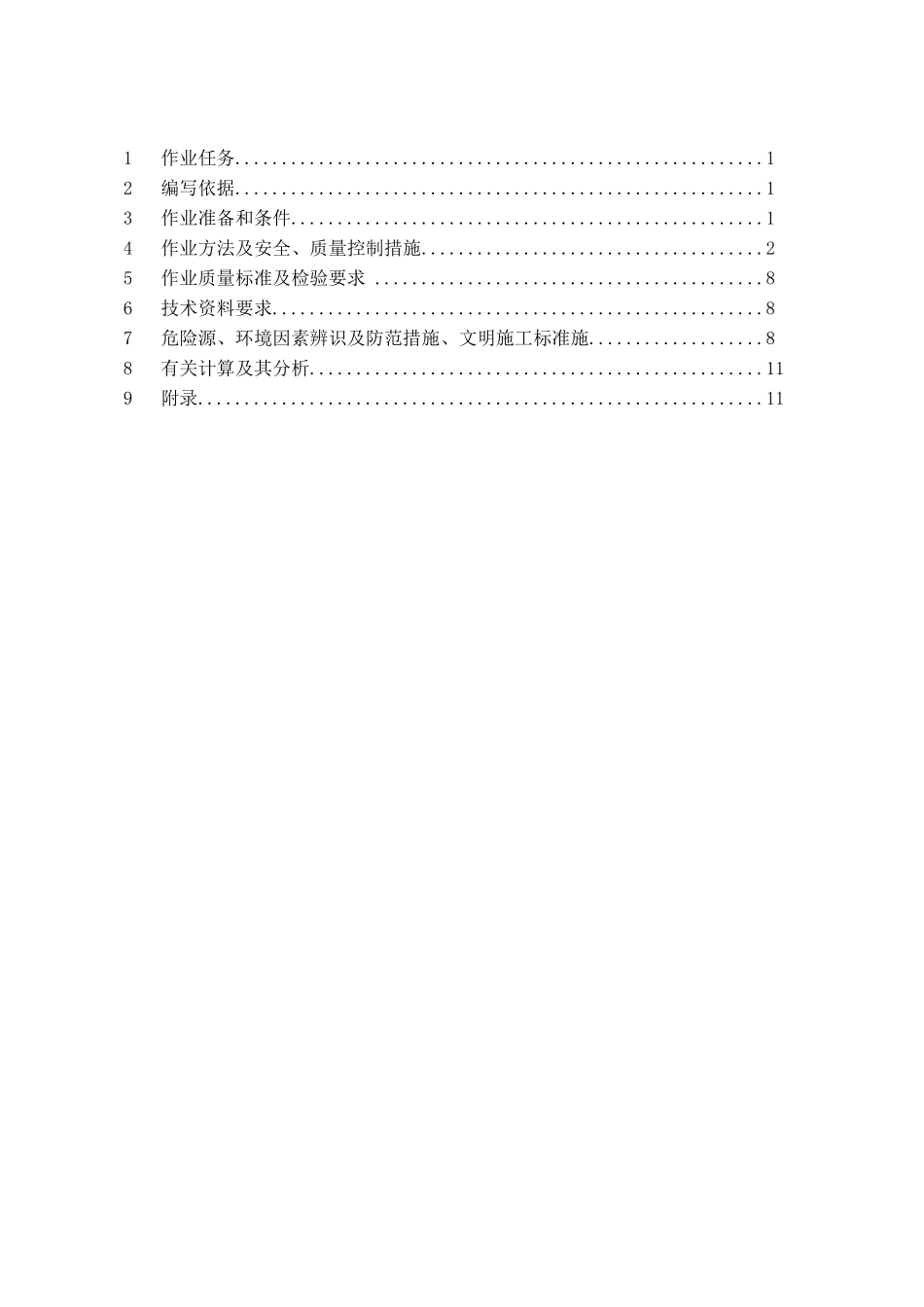

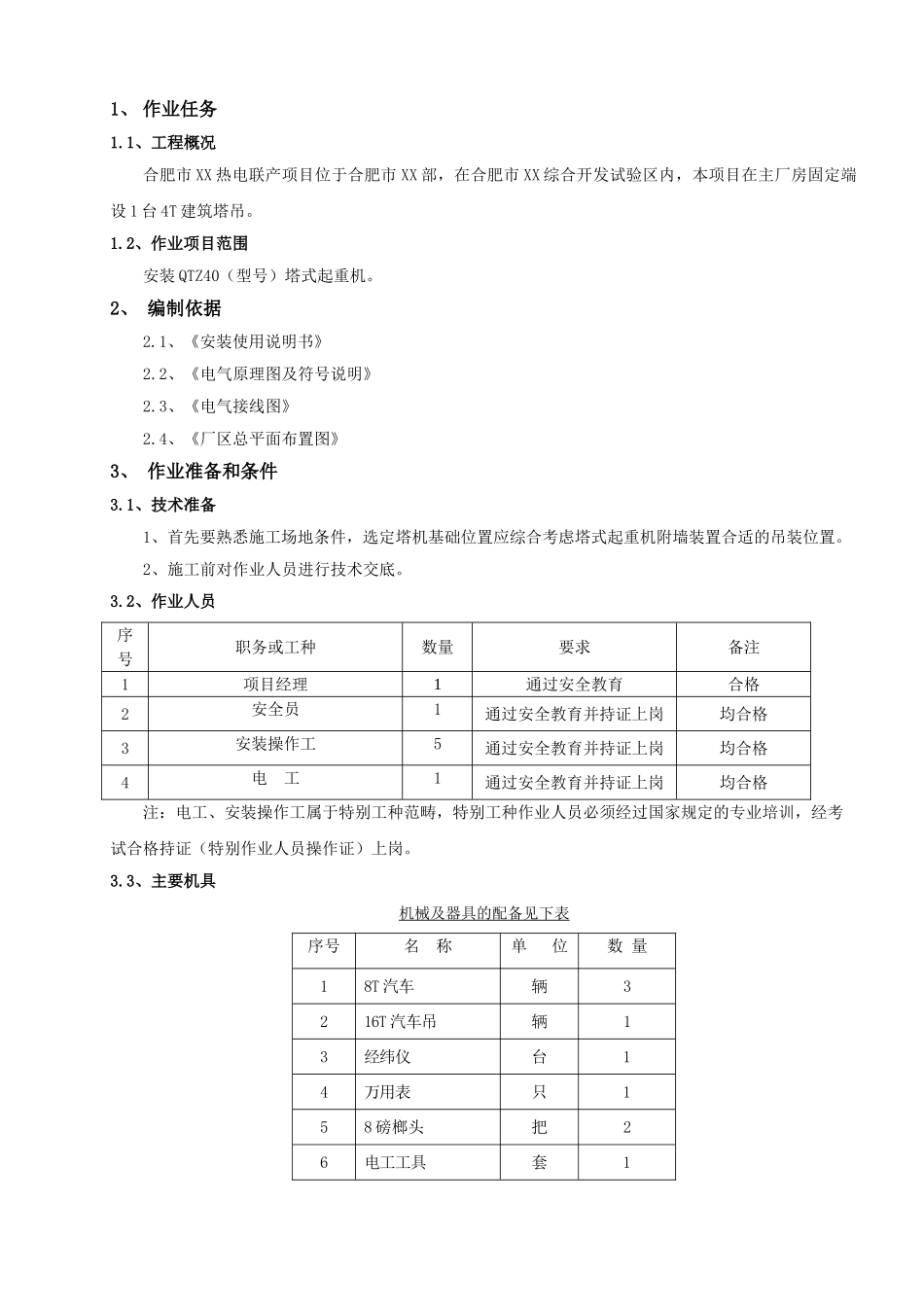

作 业 指 导 书编 号： 工程名称：作业项目名称：4T 建筑塔吊安装编制单位：批 准： 安 全：质 量： 工 程： 审 核： 编 制： 时间：时间：时间：时间：时间：时间：出版日期版 次目 录1 作业任务.........................................................12 编写依据.........................................................13 作业准备和条件...................................................14 作业方法及安全、质量控制措施.....................................25 作业质量标准及检验要求 ..........................................86 技术资料要求.....................................................87 危险源、环境因素辨识及防范措施、文明施工标准施...................88 有关计算及其分析.................................................119 附录.............................................................111、 作业任务1.1、工程概况合肥市 XX 热电联产项目位于合肥市 XX 部，在合肥市 XX 综合开发试验区内，本项目在主厂房固定端设 1 台 4T 建筑塔吊。1.2、作业项目范围安装 QTZ40（型号）塔式起重机。2、 编制依据2.1、《安装使用说明书》2.2、《电气原理图及符号说明》2.3、《电气接线图》2.4、《厂区总平面布置图》3、 作业准备和条件3.1、技术准备1、首先要熟悉施工场地条件，选定塔机基础位置应综合考虑塔式起重机附墙装置合适的吊装位置。 2、施工前对作业人员进行技术交底。3.2、作业人员序号职务或工种数量要求备注1项目经理1通过安全教育合格2安全员1通过安全教育并持证上岗均合格3安装操作工5通过安全教育并持证上岗均合格4电 工1通过安全教育并持证上岗均合格 注：电工、安装操作工属于特别工种范畴，特别工种作业人员必须经过国家规定的专业培训，经考试合格持证（特别作业人员操作证）上岗。3.3、主要机具机械及器具的配备见下表序号名 称单 位数 量18T 汽车辆3216T 汽车吊辆13经纬仪台14万用表只158 磅榔头把26电工工具套17吊装索具3.4、作业条件汽车运输逐台进场，采纳汽车吊卸货，卸下后码放于安装部位周围。工作平台、拉杆等轻小部件采纳人力卸车，防止磕碰。4、作业方法及安全、质量控制措施4.1、基础选址：塔机安装场地的参考尺寸如下图，图示范围内不得有障碍物，在拆除塔机时也不得有障碍物。应注意起重机的臂架端部活动范围与...
