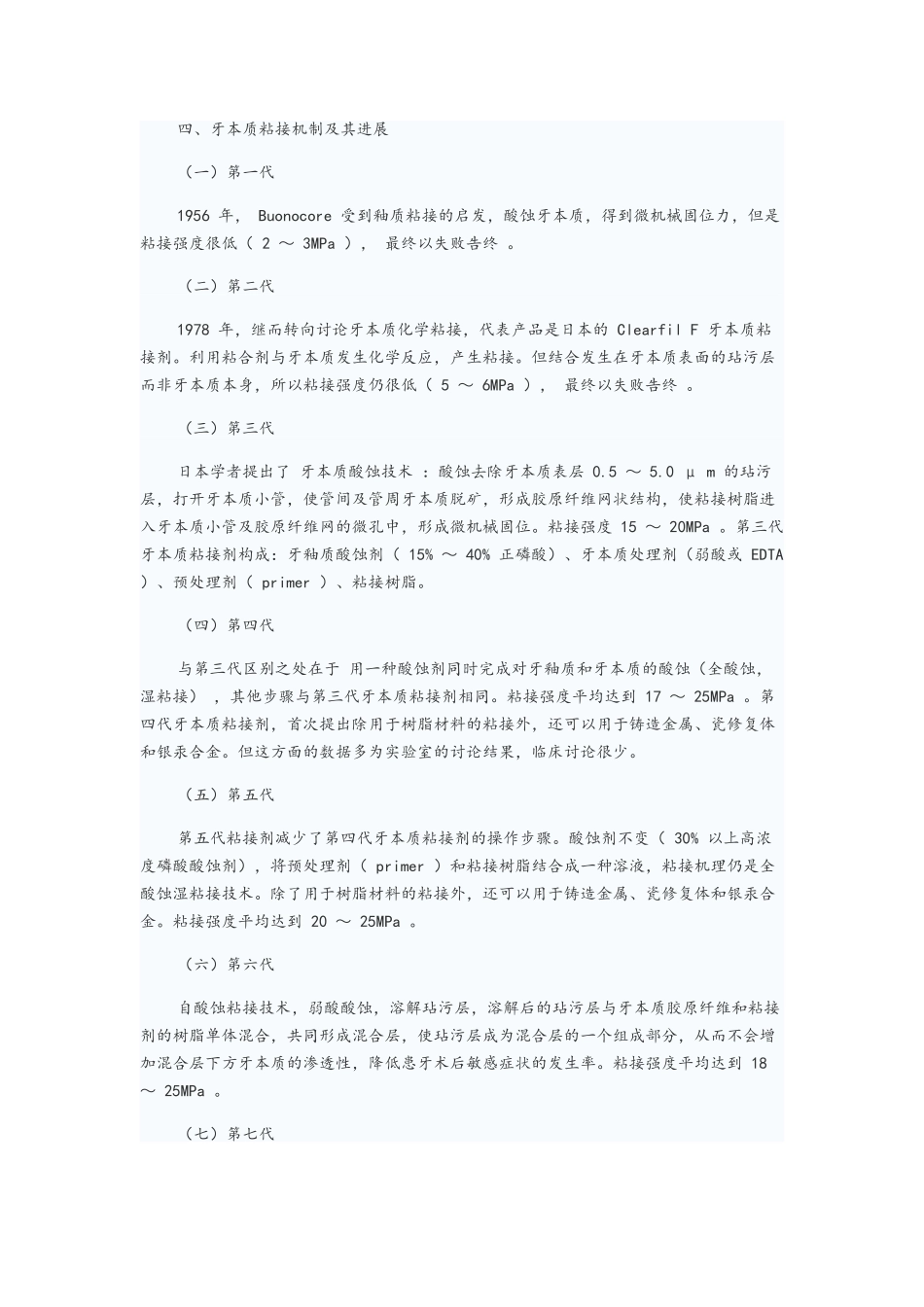

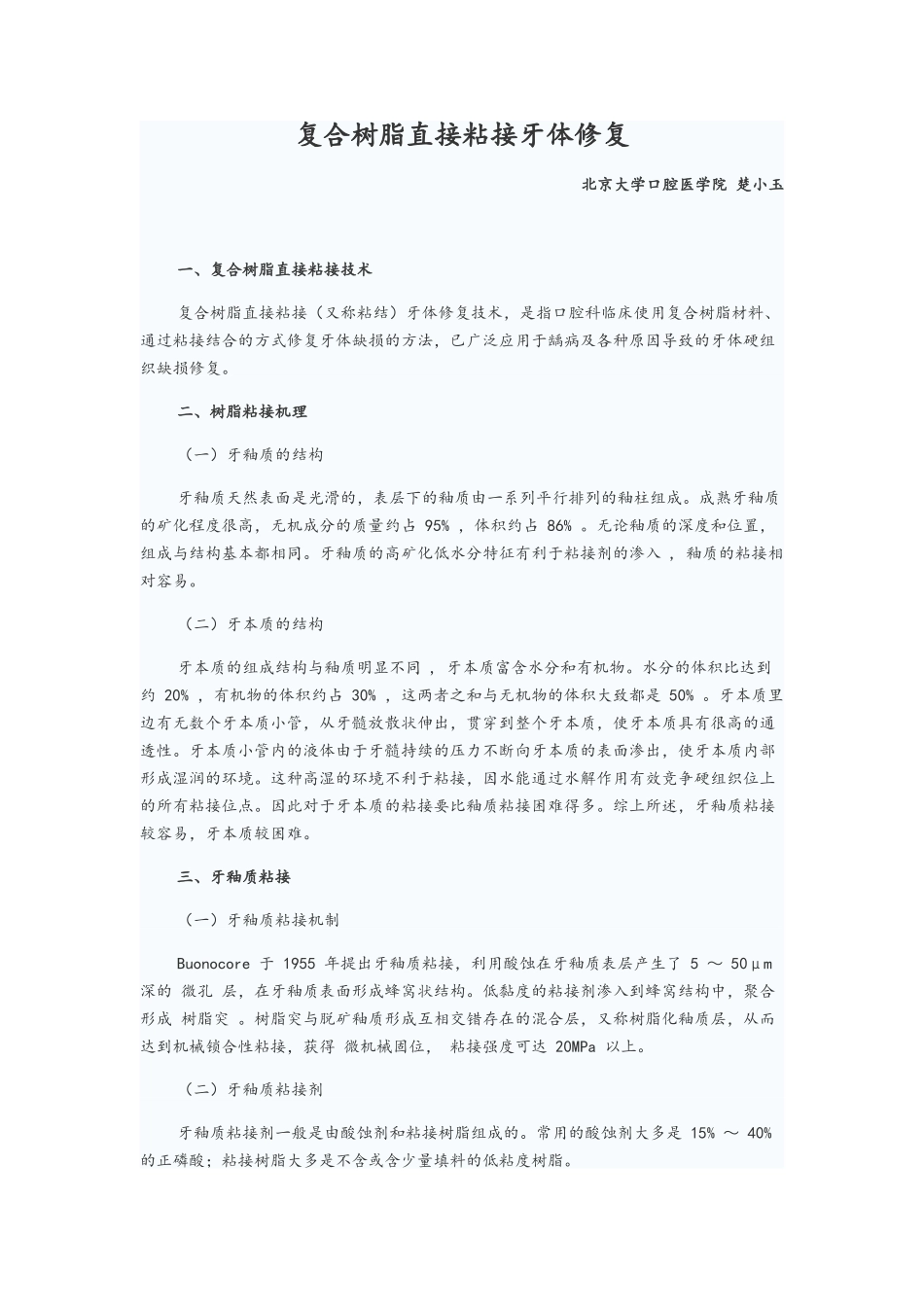

复合树脂直接粘接牙体修复北京大学口腔医学院 楚小玉 一、复合树脂直接粘接技术 复合树脂直接粘接（又称粘结）牙体修复技术，是指口腔科临床使用复合树脂材料、通过粘接结合的方式修复牙体缺损的方法，已广泛应用于龋病及各种原因导致的牙体硬组织缺损修复。 二、树脂粘接机理 （一）牙釉质的结构 牙釉质天然表面是光滑的，表层下的釉质由一系列平行排列的釉柱组成。成熟牙釉质的矿化程度很高，无机成分的质量约占 95% ，体积约占 86% 。无论釉质的深度和位置，组成与结构基本都相同。牙釉质的高矿化低水分特征有利于粘接剂的渗入 , 釉质的粘接相对容易。 （二）牙本质的结构 牙本质的组成结构与釉质明显不同 , 牙本质富含水分和有机物。水分的体积比达到约 20% ，有机物的体积约占 30% ，这两者之和与无机物的体积大致都是 50% 。牙本质里边有无数个牙本质小管，从牙髓放散状伸出，贯穿到整个牙本质，使牙本质具有很高的通透性。牙本质小管内的液体由于牙髓持续的压力不断向牙本质的表面渗出，使牙本质内部形成湿润的环境。这种高湿的环境不利于粘接，因水能通过水解作用有效竞争硬组织位上的所有粘接位点。因此对于牙本质的粘接要比釉质粘接困难得多。综上所述，牙釉质粘接较容易，牙本质较困难。 三、牙釉质粘接 （一）牙釉质粘接机制 Buonocore 于 1955 年提出牙釉质粘接，利用酸蚀在牙釉质表层产生了 5 ～ 50μm 深的 微孔 层，在牙釉质表面形成蜂窝状结构。低黏度的粘接剂渗入到蜂窝结构中，聚合形成 树脂突 。树脂突与脱矿釉质形成互相交错存在的混合层，又称树脂化釉质层，从而达到机械锁合性粘接，获得 微机械固位， 粘接强度可达 20MPa 以上。 （二）牙釉质粘接剂 牙釉质粘接剂一般是由酸蚀剂和粘接树脂组成的。常用的酸蚀剂大多是 15% ～ 40% 的正磷酸；粘接树脂大多是不含或含少量填料的低粘度树脂。 四、牙本质粘接机制及其进展 （一）第一代 1956 年， Buonocore 受到釉质粘接的启发，酸蚀牙本质，得到微机械固位力，但是粘接强度很低（ 2 ～ 3MPa ）， 最终以失败告终 。 （二）第二代 1978 年，继而转向讨论牙本质化学粘接，代表产品是日本的 Clearfil F 牙本质粘接剂。利用粘合剂与牙本质发生化学反应，产生粘接。但结合发生在牙本质表面的玷污层而非牙本质本身，所以粘接强度仍很低（ 5 ～ 6MPa ）， 最终以失败告终 。 （三）第三代 日本学者提出了 ...
