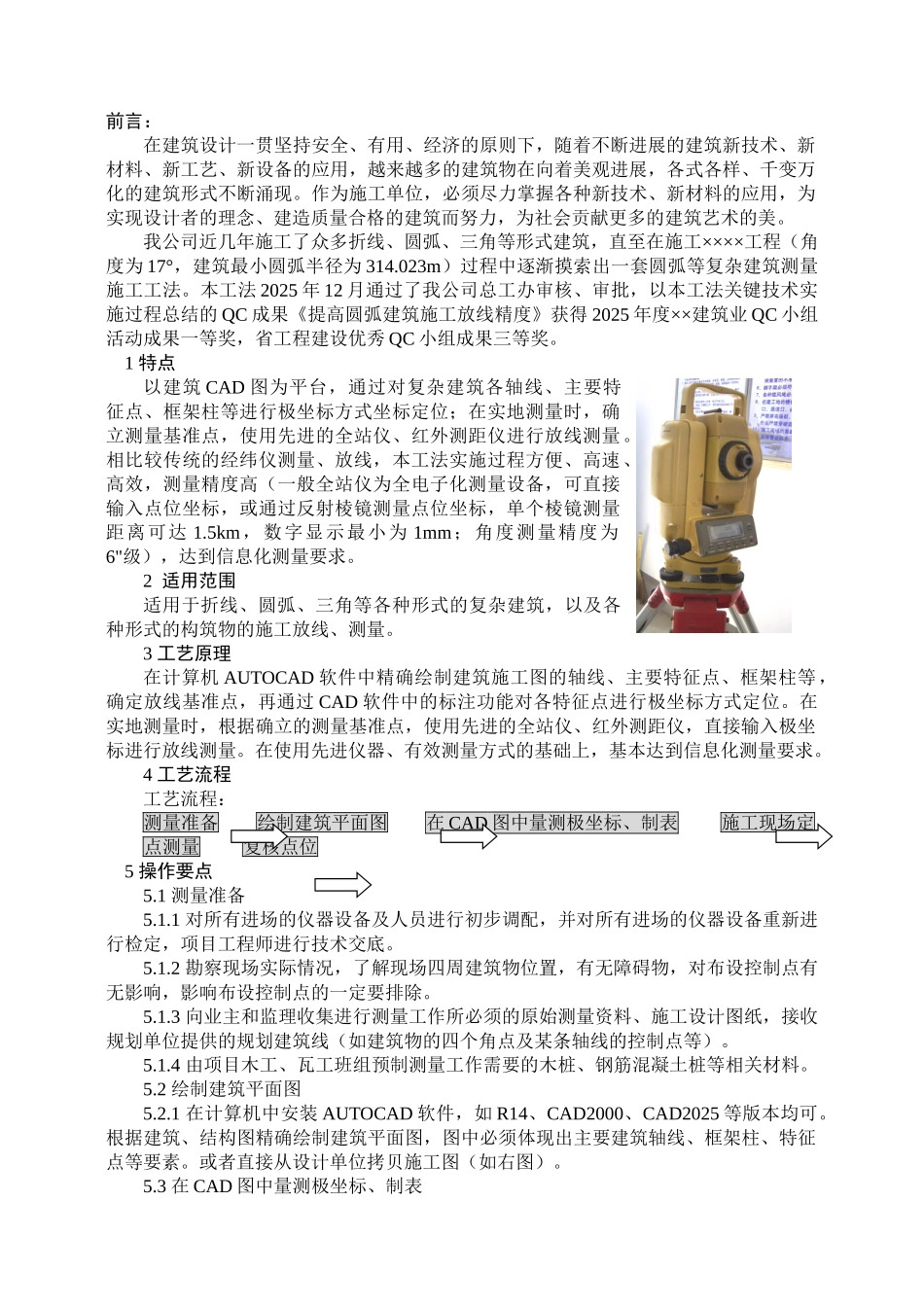

前言：在建筑设计一贯坚持安全、有用、经济的原则下，随着不断进展的建筑新技术、新材料、新工艺、新设备的应用，越来越多的建筑物在向着美观进展，各式各样、千变万化的建筑形式不断涌现。作为施工单位，必须尽力掌握各种新技术、新材料的应用，为实现设计者的理念、建造质量合格的建筑而努力，为社会贡献更多的建筑艺术的美。我公司近几年施工了众多折线、圆弧、三角等形式建筑，直至在施工××××工程（角度为 17°，建筑最小圆弧半径为 314.023m）过程中逐渐摸索出一套圆弧等复杂建筑测量施工工法。本工法 2025 年 12 月通过了我公司总工办审核、审批，以本工法关键技术实施过程总结的 QC 成果《提高圆弧建筑施工放线精度》获得 2025 年度××建筑业 QC 小组活动成果一等奖，省工程建设优秀 QC 小组成果三等奖。 1 特点以建筑 CAD 图为平台，通过对复杂建筑各轴线、主要特征点、框架柱等进行极坐标方式坐标定位；在实地测量时，确立测量基准点，使用先进的全站仪、红外测距仪进行放线测量。相比较传统的经纬仪测量、放线，本工法实施过程方便、高速、高效，测量精度高（一般全站仪为全电子化测量设备，可直接输入点位坐标，或通过反射棱镜测量点位坐标，单个棱镜测量距离可达 1.5km，数字显示最小为 1mm；角度测量精度为6"级），达到信息化测量要求。2 适用范围适用于折线、圆弧、三角等各种形式的复杂建筑，以及各种形式的构筑物的施工放线、测量。3 工艺原理在计算机 AUTOCAD 软件中精确绘制建筑施工图的轴线、主要特征点、框架柱等，确定放线基准点，再通过 CAD 软件中的标注功能对各特征点进行极坐标方式定位。在实地测量时，根据确立的测量基准点，使用先进的全站仪、红外测距仪，直接输入极坐标进行放线测量。在使用先进仪器、有效测量方式的基础上，基本达到信息化测量要求。4 工艺流程工艺流程：测量准备 绘制建筑平面图 在 CAD 图中量测极坐标、制表 施工现场定点测量 复核点位 5 操作要点5.1 测量准备5.1.1 对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，项目工程师进行技术交底。5.1.2 勘察现场实际情况，了解现场四周建筑物位置，有无障碍物，对布设控制点有无影响，影响布设控制点的一定要排除。5.1.3 向业主和监理收集进行测量工作所必须的原始测量资料、施工设计图纸，接收规划单位提供的规划建筑线（如建筑物的四个角点及某条轴线的控制点等）。5.1....
