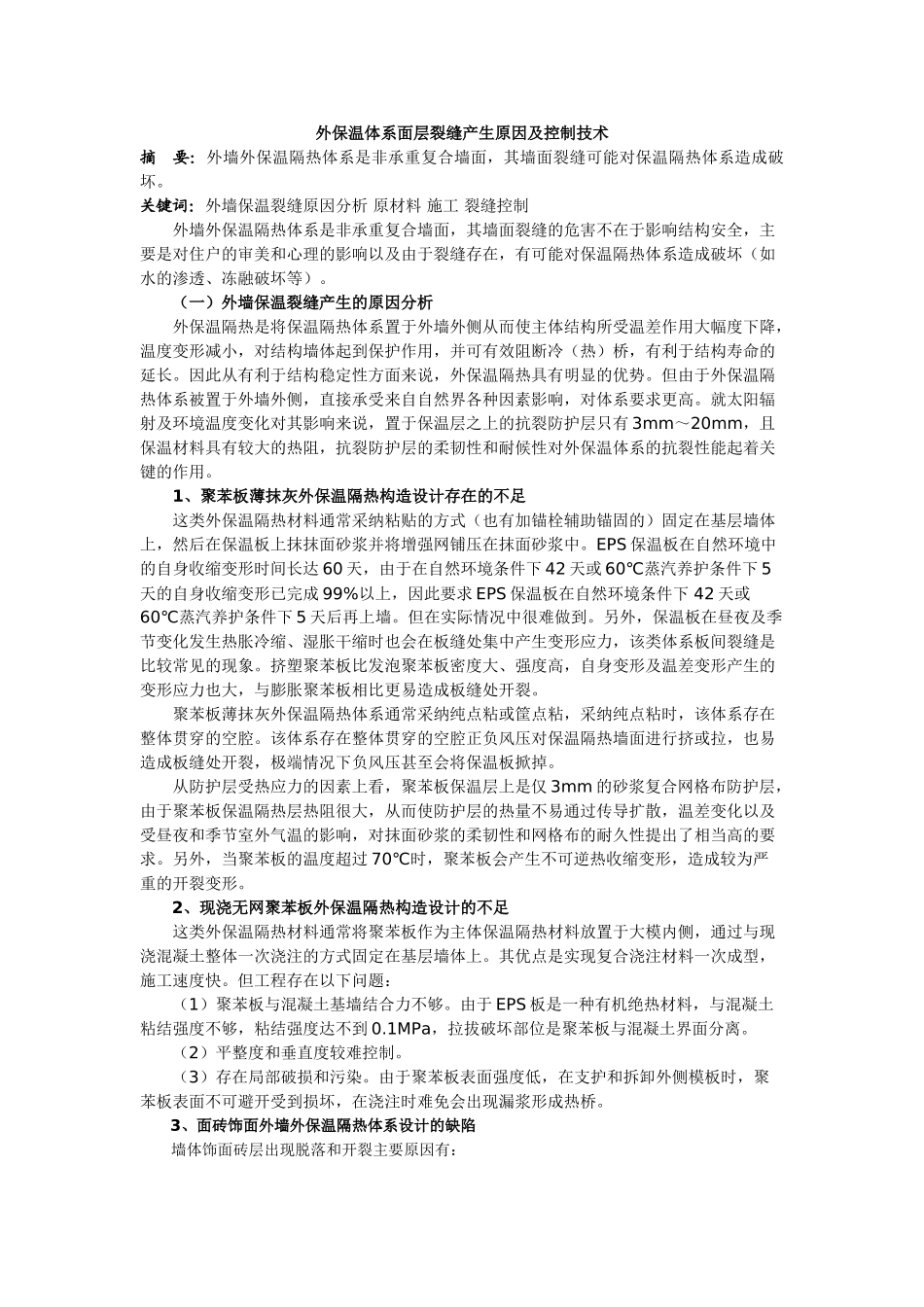

外保温体系面层裂缝产生原因及控制技术摘 要：外墙外保温隔热体系是非承重复合墙面，其墙面裂缝可能对保温隔热体系造成破坏。关键词：外墙保温裂缝原因分析 原材料 施工 裂缝控制外墙外保温隔热体系是非承重复合墙面，其墙面裂缝的危害不在于影响结构安全，主要是对住户的审美和心理的影响以及由于裂缝存在，有可能对保温隔热体系造成破坏（如水的渗透、冻融破坏等）。（一）外墙保温裂缝产生的原因分析 外保温隔热是将保温隔热体系置于外墙外侧从而使主体结构所受温差作用大幅度下降，温度变形减小，对结构墙体起到保护作用，并可有效阻断冷（热）桥，有利于结构寿命的延长。因此从有利于结构稳定性方面来说，外保温隔热具有明显的优势。但由于外保温隔热体系被置于外墙外侧，直接承受来自自然界各种因素影响，对体系要求更高。就太阳辐射及环境温度变化对其影响来说，置于保温层之上的抗裂防护层只有 3mm～20mm，且保温材料具有较大的热阻，抗裂防护层的柔韧性和耐候性对外保温体系的抗裂性能起着关键的作用。 1、聚苯板薄抹灰外保温隔热构造设计存在的不足 这类外保温隔热材料通常采纳粘贴的方式（也有加锚栓辅助锚固的）固定在基层墙体上，然后在保温板上抹抹面砂浆并将增强网铺压在抹面砂浆中。EPS 保温板在自然环境中的自身收缩变形时间长达 60 天，由于在自然环境条件下 42 天或 60℃蒸汽养护条件下 5天的自身收缩变形已完成 99%以上，因此要求 EPS 保温板在自然环境条件下 42 天或60℃蒸汽养护条件下 5 天后再上墙。但在实际情况中很难做到。另外，保温板在昼夜及季节变化发生热胀冷缩、湿胀干缩时也会在板缝处集中产生变形应力，该类体系板间裂缝是比较常见的现象。挤塑聚苯板比发泡聚苯板密度大、强度高，自身变形及温差变形产生的变形应力也大，与膨胀聚苯板相比更易造成板缝处开裂。 聚苯板薄抹灰外保温隔热体系通常采纳纯点粘或筐点粘，采纳纯点粘时，该体系存在整体贯穿的空腔。该体系存在整体贯穿的空腔正负风压对保温隔热墙面进行挤或拉，也易造成板缝处开裂，极端情况下负风压甚至会将保温板掀掉。 从防护层受热应力的因素上看，聚苯板保温层上是仅 3mm 的砂浆复合网格布防护层，由于聚苯板保温隔热层热阻很大，从而使防护层的热量不易通过传导扩散，温差变化以及受昼夜和季节室外气温的影响，对抹面砂浆的柔韧性和网格布的耐久性提出了相当高的要求。另外，当聚苯板的温度超过 70℃时，聚苯板会产生...
