外墙干挂石材幕墙施工技术

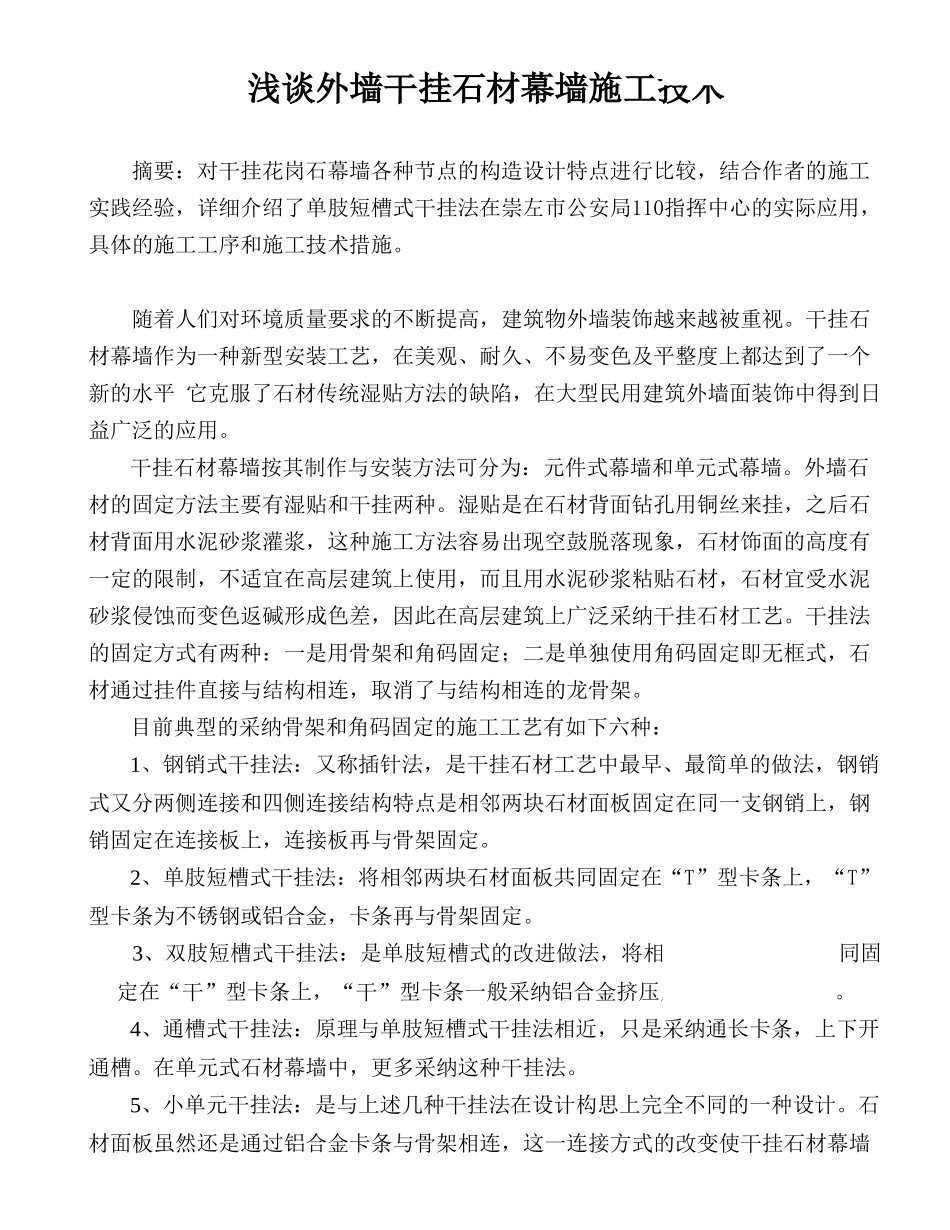

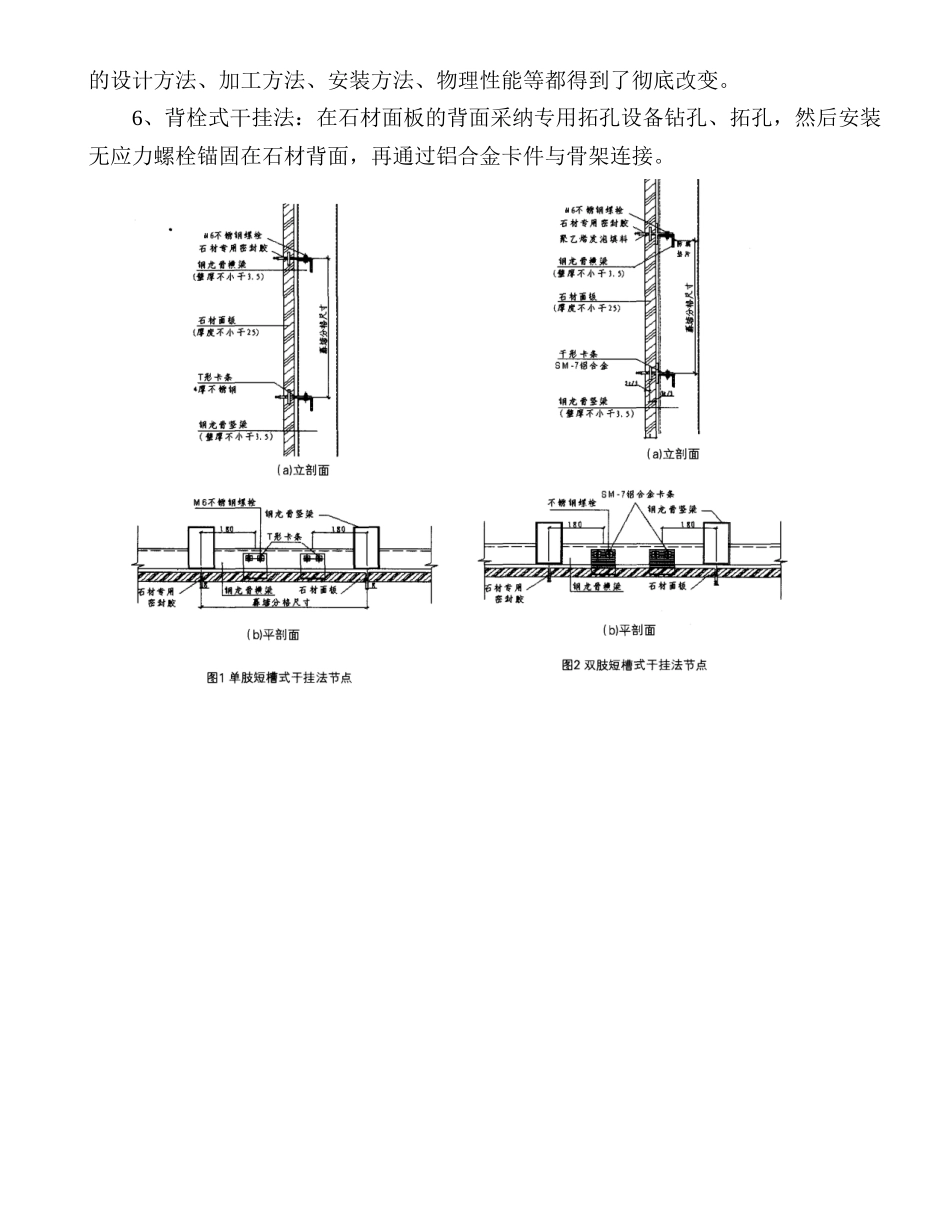

浅谈外墙干挂石材幕墙施工技术摘要：对干挂花岗石幕墙各种节点的构造设计特点进行比较，结合作者的施工实践经验，详细介绍了单肢短槽式干挂法在崇左市公安局110指挥中心的实际应用，具体的施工工序和施工技术措施。随着人们对环境质量要求的不断提高，建筑物外墙装饰越来越被重视。干挂石材幕墙作为一种新型安装工艺，在美观、耐久、不易变色及平整度上都达到了一个新的水平 它克服了石材传统湿贴方法的缺陷，在大型民用建筑外墙面装饰中得到日益广泛的应用。干挂石材幕墙按其制作与安装方法可分为：元件式幕墙和单元式幕墙。外墙石材的固定方法主要有湿贴和干挂两种。湿贴是在石材背面钻孔用铜丝来挂，之后石材背面用水泥砂浆灌浆，这种施工方法容易出现空鼓脱落现象，石材饰面的高度有一定的限制，不适宜在高层建筑上使用，而且用水泥砂浆粘贴石材，石材宜受水泥砂浆侵蚀而变色返碱形成色差，因此在高层建筑上广泛采纳干挂石材工艺。干挂法的固定方式有两种：一是用骨架和角码固定；二是单独使用角码固定即无框式，石材通过挂件直接与结构相连，取消了与结构相连的龙骨架。目前典型的采纳骨架和角码固定的施工工艺有如下六种：1、钢销式干挂法：又称插针法，是干挂石材工艺中最早、最简单的做法，钢销式又分两侧连接和四侧连接结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。2、单肢短槽式干挂法：将相邻两块石材面板共同固定在“T”型卡条上，“T”型卡条为不锈钢或铝合金，卡条再与骨架固定。3、双肢短槽式干挂法：是单肢短槽式的改进做法，将相邻两块石材面板共同固定在“干”型卡条上，“干”型卡条一般采纳铝合金挤压成型，与骨架固定。4、通槽式干挂法：原理与单肢短槽式干挂法相近，只是采纳通长卡条，上下开通槽。在单元式石材幕墙中，更多采纳这种干挂法。5、小单元干挂法：是与上述几种干挂法在设计构思上完全不同的一种设计。石材面板虽然还是通过铝合金卡条与骨架相连，这一连接方式的改变使干挂石材幕墙的设计方法、加工方法、安装方法、物理性能等都得到了彻底改变。6、背栓式干挂法：在石材面板的背面采纳专用拓孔设备钻孔、拓孔，然后安装无应力螺栓锚固在石材背面，再通过铝合金卡件与骨架连接。工程背景：崇左市公安局110指挥中心大楼位于崇左市城南区滨湖大道左侧，中心会议室、主楼、训练馆，总建筑面积16000m2。主楼高45.5m，中心会议室高19.5m，训练馆高18.0m，框架结构，外墙...
