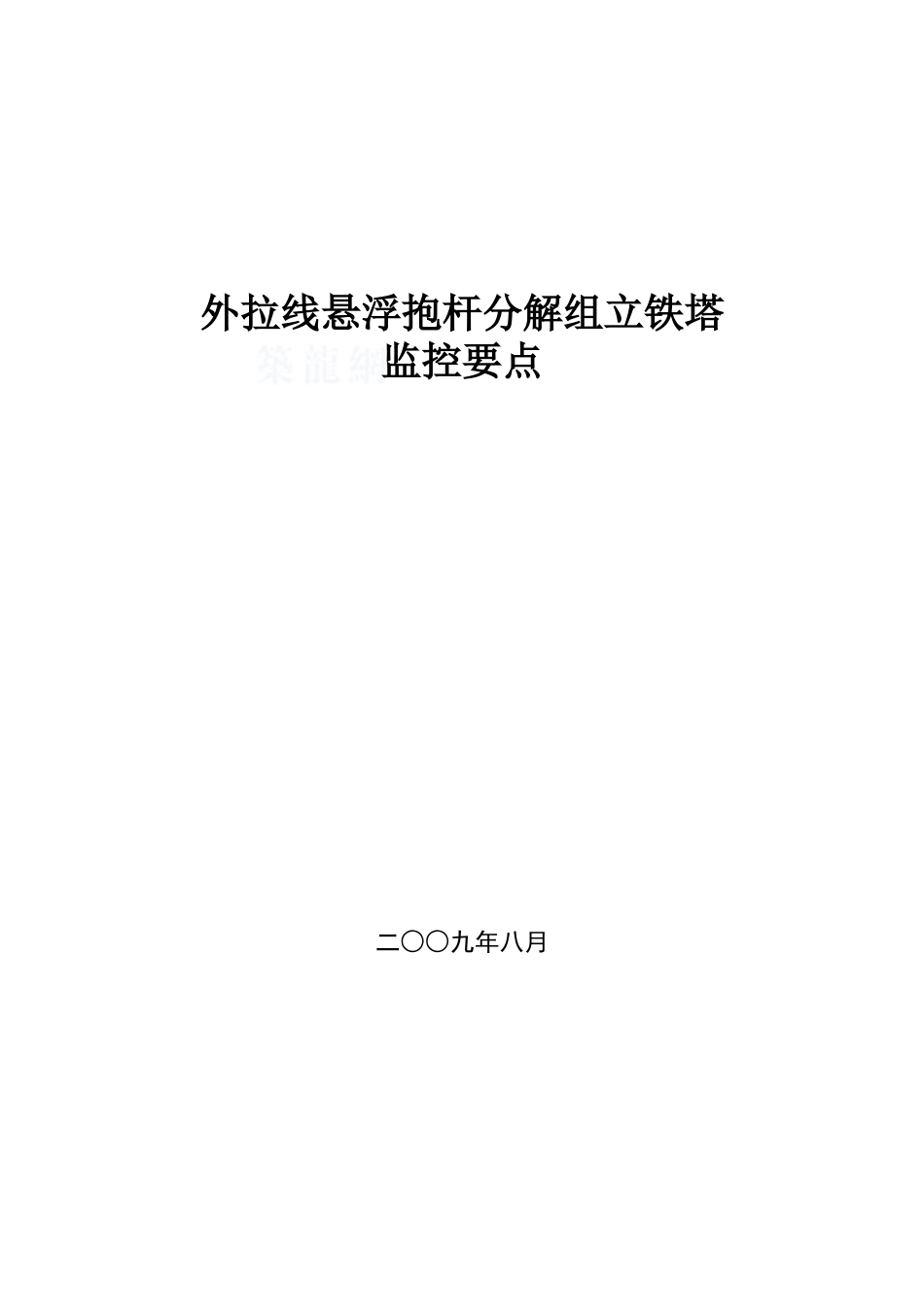

外拉线悬浮抱杆分解组立铁塔监控要点

外拉线悬浮抱杆分解组立铁塔监控要点二○○九年八月1.工程概况及适用范围1.1 工程简述包括：工程的总体情况，铁塔设计型号，工程量，地形等1.2 铁塔配置如下表示例：铁塔配置表 表 1-1塔号杆塔型号转角方向呼称高全高ABCD连接方式塔身段塔身重塔腿段号ABCD总重N1JGD1左28°33′28.542.56.09.09.07.5插入式角钢1～926252.513+11+11+121031.51520.71520.71259.131584.5N2JG21B左38°26′304410.510.57.510.5插入式角钢1～924295.110+10+12+101620.61620.61105.51620.630262.4N3ZBK11B58.563.36.06.07.57.5插入式角钢1~8+12+1331281.515+15+16+16757.5757.5926.8926.834650.1合计22635492. 编写依据序号标准及法律规范名称编号1《110～500kV 架空送电线路施工及验收法律规范》GBJ50233-20252《钢结构设计法律规范》GB50017-20253《钢结构高强度螺栓连接的设计、施工及验收法律规范法律规范》JGJ82-914《输电线路施工机具设计、试验基本要求》DL/T875-20255《电业安全工作规程 电力线路部分》DL409-916《电力建设安全工作规程 第 2 部分：架空电力线路》DL5009.2-20257《110～500kV 架空送电线路设计技术规程》DL/T5092-19998《110kV～500kV 送变电工程质量检验及评级标准 第1 部分：送电工程》Q/CSG 10017.1-20259电网建设安全健康与环境管理办法实施细则南方电网计[2025]27 号参考文件1本工程的相关设计图纸2本工程的施工组织设计3本单位的质量管理体系、职业健康安全管理体系、环境管理体系的相关文件3. 作业流程作业（工序）流程图 4. 作业准备4.1 人员配备序号工作岗位人数备注1现场指挥1重要岗位2安全监督1重要岗位，必须专责3塔上作业8重要岗位，持证上岗4地面配合155机动绞磨手1重要岗位，持证上岗6拉磨绳2补装侧面斜材清 理 现 场提 升 抱 杆地 面 组 装吊 装 塔 片拆 除 抱 杆施 工 准 备组 立 塔 腿竖 立 抱 杆塔材小运7控制大绳（8）由地面组装人员兼任合计28说明：根据实际工程量配置。4.2 工器具及仪器仪表配置序号名称规格/编号单位数量备注1抱 杆500mm×500mm×24m角钢格构式抱杆付12三角人字抱杆15 米付13磨绳φ15×250 米条24抱杆承托绳φ24×30 米根45抱杆拉线地锚1.2 米×0.4 米个4带拉棒 φ256抱杆拉线φ15×160 米条47调整偏拉绳φ11×130 米条6钢丝绳8滑车5 吨只4起重9滑车3 吨只10起重、转角10滑车1 吨只4人力提升小物件用11腰环副2按抱杆型号配置12制动器 个413卸...
