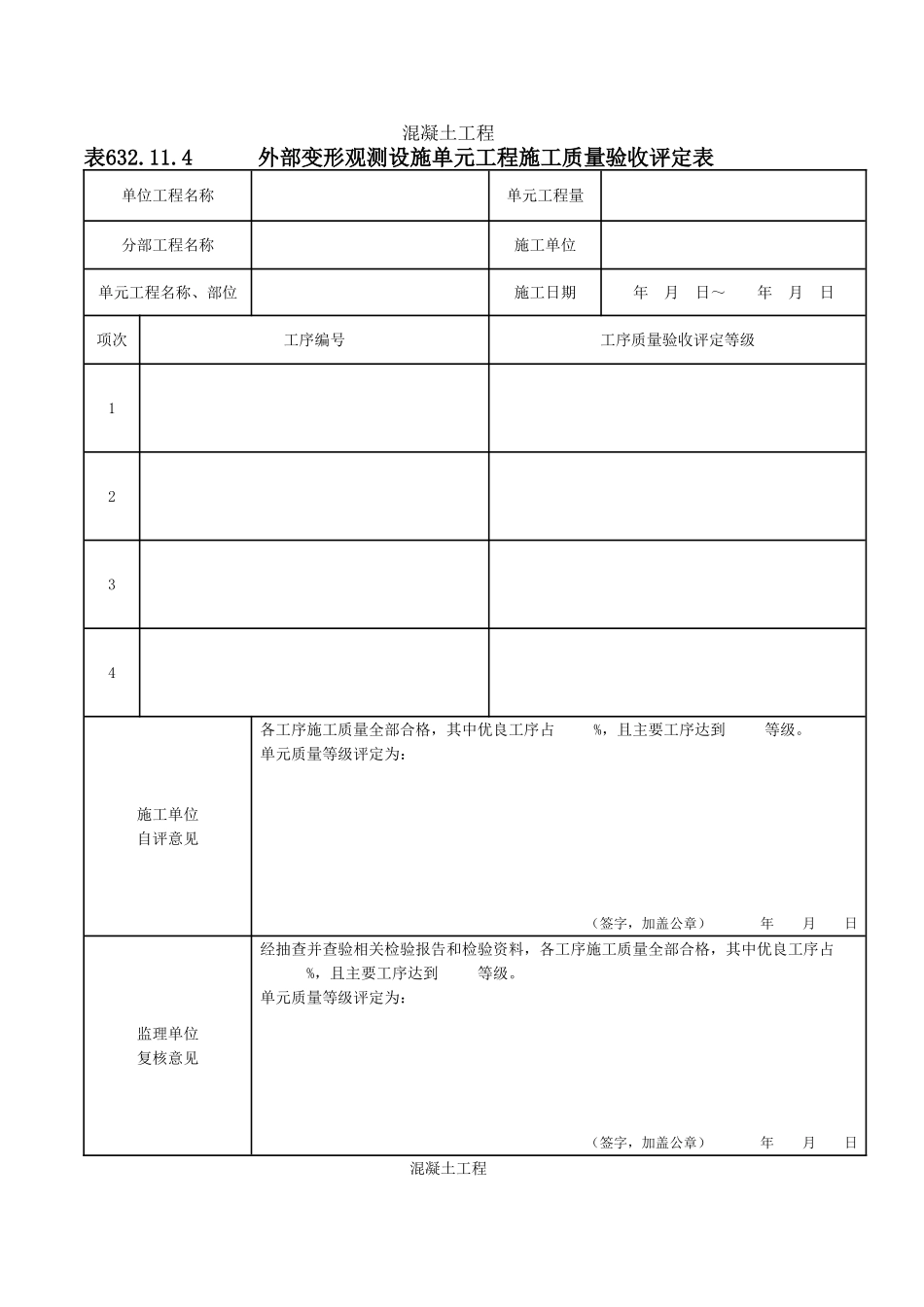

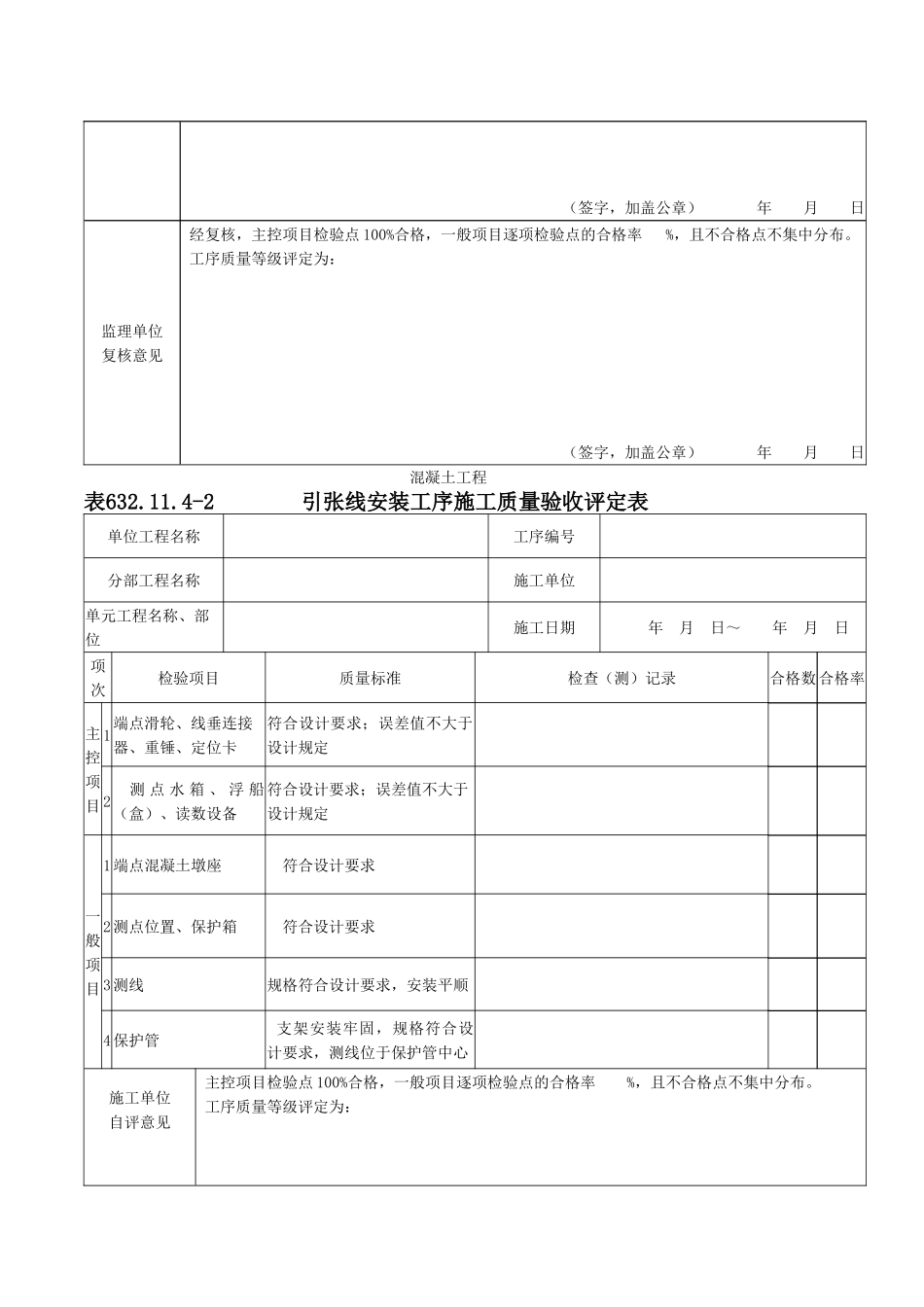

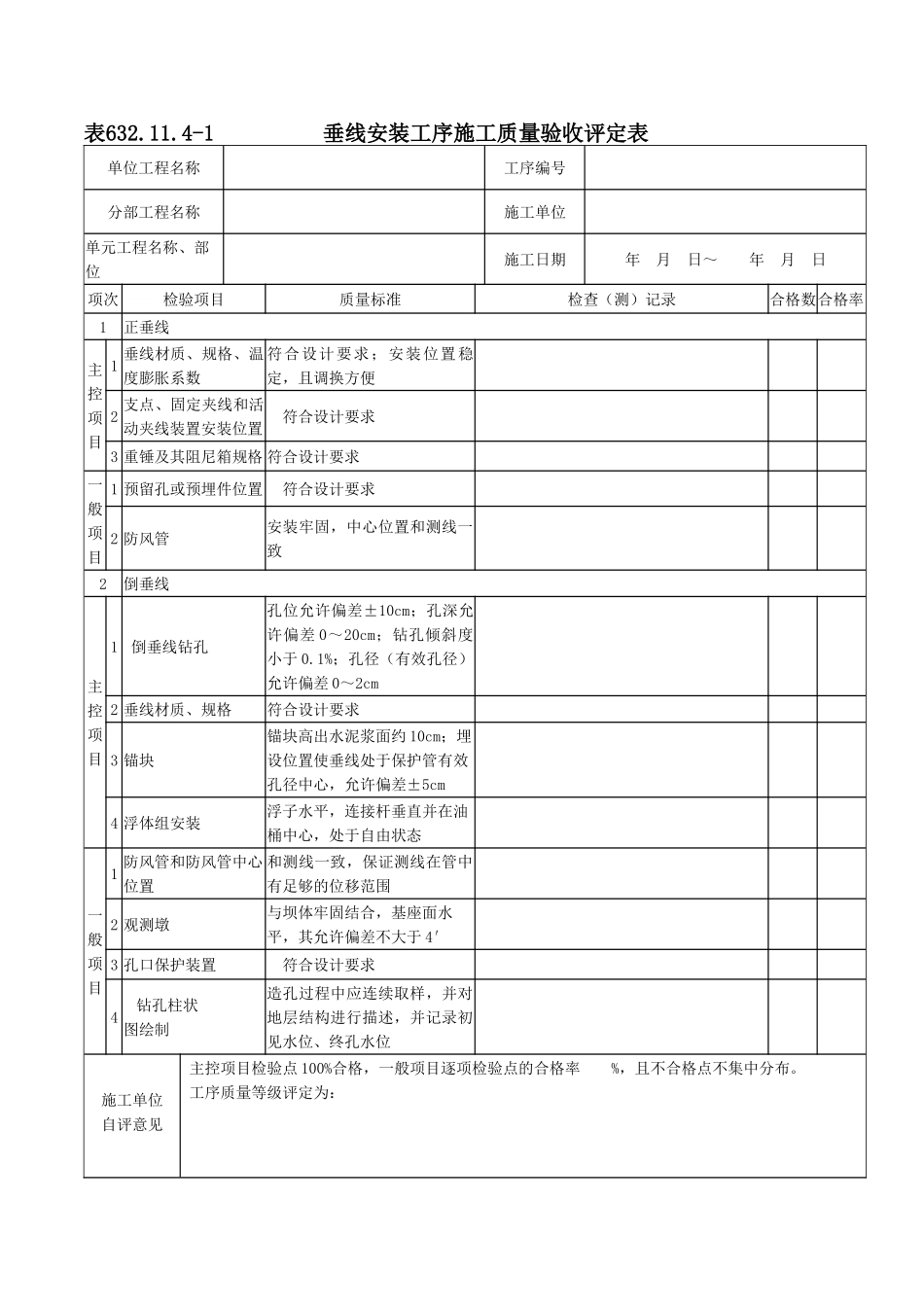

混凝土工程表632.11.4 外部变形观测设施单元工程施工质量验收评定表单位工程名称单元工程量 分部工程名称施工单位单元工程名称、部位施工日期年 月 日～ 年 月 日项次工序编号工序质量验收评定等级1234施工单位自评意见各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级。单元质量等级评定为：（签字，加盖公章） 年 月 日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到 等级。单元质量等级评定为：（签字，加盖公章） 年 月 日混凝土工程表632.11.4-1 垂线安装工序施工质量验收评定表单位工程名称工序编号 分部工程名称施工单位 单元工程名称、部位施工日期年 月 日～ 年 月 日项次检验项目质量标准检查（测）记录合格数合格率1正垂线主控项目1 垂线材质、规格、温度膨胀系数符合设计要求；安装位置稳定，且调换方便 2 支点、固定夹线和活动夹线装置安装位置符合设计要求3 重锤及其阻尼箱规格 符合设计要求一般项目1 预留孔或预埋件位置符合设计要求2 防风管安装牢固，中心位置和测线一致2倒垂线主控项目1倒垂线钻孔孔位允许偏差±10cm；孔深允许偏差 0～20cm；钻孔倾斜度小于 0.1%；孔径（有效孔径）允许偏差 0～2cm2 垂线材质、规格符合设计要求3 锚块锚块高出水泥浆面约 10cm；埋设位置使垂线处于保护管有效孔径中心，允许偏差±5cm4 浮体组安装浮子水平，连接杆垂直并在油桶中心，处于自由状态一般项目1 防风管和防风管中心位置和测线一致，保证测线在管中有足够的位移范围2 观测墩与坝体牢固结合，基座面水平，其允许偏差不大于 4′3 孔口保护装置符合设计要求4钻孔柱状图绘制造孔过程中应连续取样，并对地层结构进行描述，并记录初见水位、终孔水位施工单位自评意见主控项目检验点 100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章） 年 月 日监理单位复核意见经复核，主控项目检验点 100%合格，一般项目逐项检验点的合格率 %，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章） 年 月 日混凝土工程表632.11.4-2 引张线安装工序施工质量验收评定表单位工程名称工序编号 分部工程名称施工单位 单元工程名称、部位施工日期年 月 日～ 年 月 日项次检验项目质量标准检查（测）记录合格数 合格率主控项目1 端点滑轮、线垂连...
