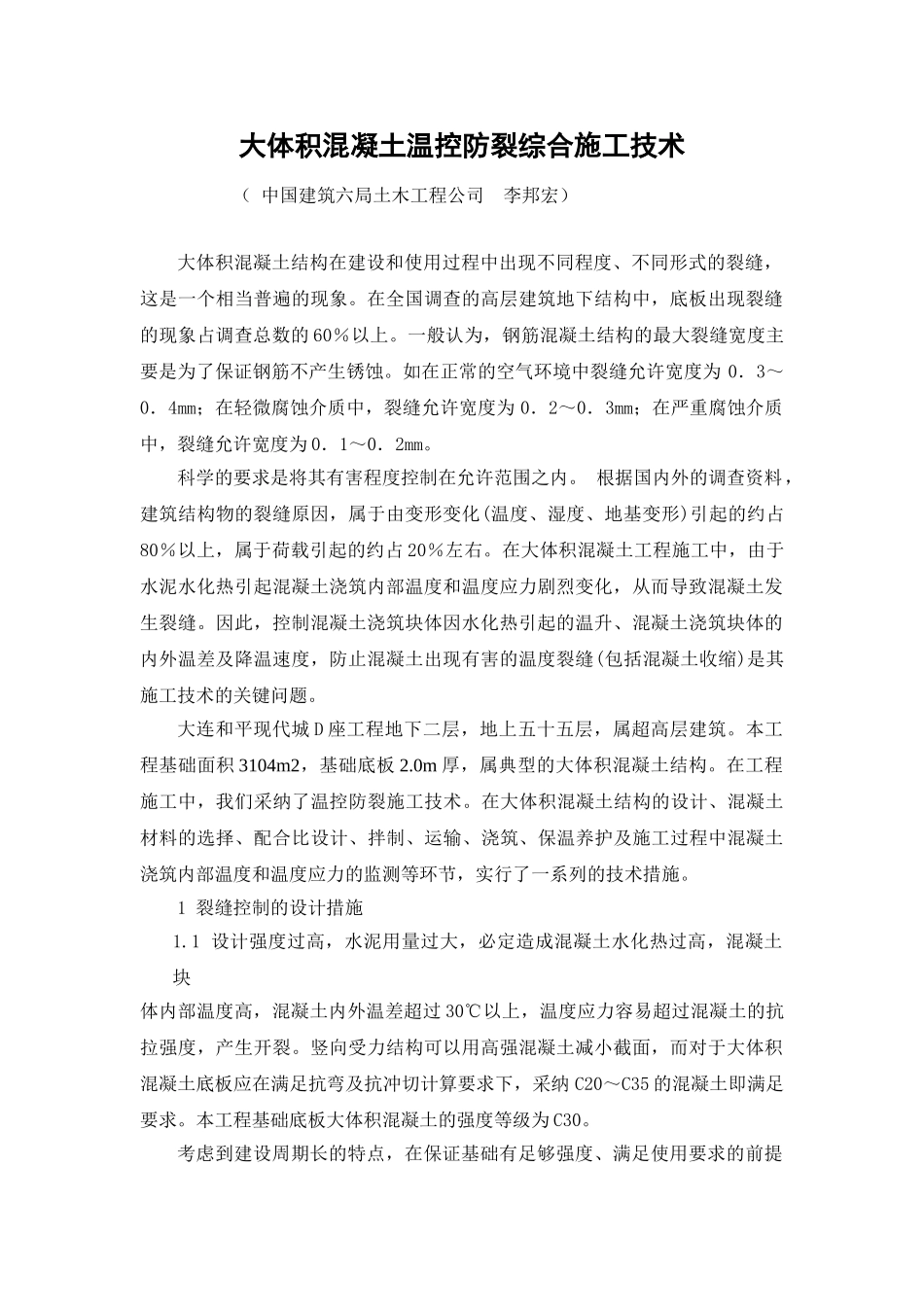

大体积混凝土温控防裂综合施工技术（ 中国建筑六局土木工程公司 李邦宏）大体积混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，这是一个相当普遍的现象
在全国调查的高层建筑地下结构中，底板出现裂缝的现象占调查总数的 60％以上
一般认为，钢筋混凝土结构的最大裂缝宽度主要是为了保证钢筋不产生锈蚀
如在正常的空气环境中裂缝允许宽度为 0．3～0．4mm；在轻微腐蚀介质中，裂缝允许宽度为 0．2～0．3mm；在严重腐蚀介质中，裂缝允许宽度为 0．1～0．2mm
科学的要求是将其有害程度控制在允许范围之内
根据国内外的调查资料，建筑结构物的裂缝原因，属于由变形变化(温度、湿度、地基变形)引起的约占80％以上，属于荷载引起的约占 20％左右
在大体积混凝土工程施工中，由于水泥水化热引起混凝土浇筑内部温度和温度应力剧烈变化，从而导致混凝土发生裂缝
因此，控制混凝土浇筑块体因水化热引起的温升、混凝土浇筑块体的内外温差及降温速度，防止混凝土出现有害的温度裂缝(包括混凝土收缩)是其施工技术的关键问题
大连和平现代城 D 座工程地下二层，地上五十五层，属超高层建筑
本工程基础面积 3104m2，基础底板 2
0m 厚，属典型的大体积混凝土结构
在工程施工中，我们采纳了温控防裂施工技术
在大体积混凝土结构的设计、混凝土材料的选择、配合比设计、拌制、运输、浇筑、保温养护及施工过程中混凝土浇筑内部温度和温度应力的监测等环节，实行了一系列的技术措施
1 裂缝控制的设计措施1
1 设计强度过高，水泥用量过大，必定造成混凝土水化热过高，混凝土块体内部温度高，混凝土内外温差超过 30℃以上，温度应力容易超过混凝土的抗拉强度，产生开裂
竖向受力结构可以用高强混凝土减小截面，而对于大体积混凝土底板应在满足抗弯及抗冲切计算要求下，采纳 C20～C35 的混凝土即满足要求

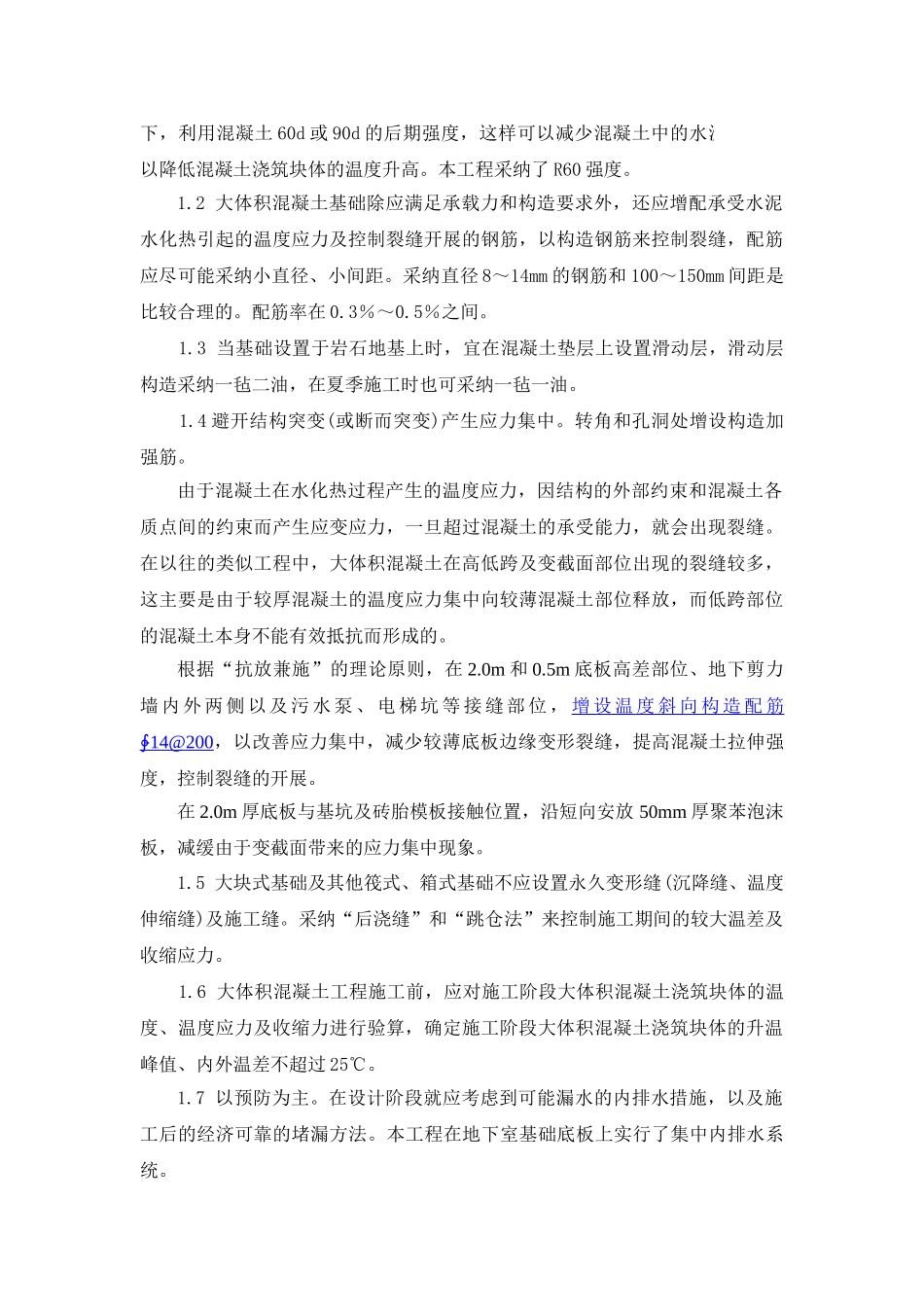

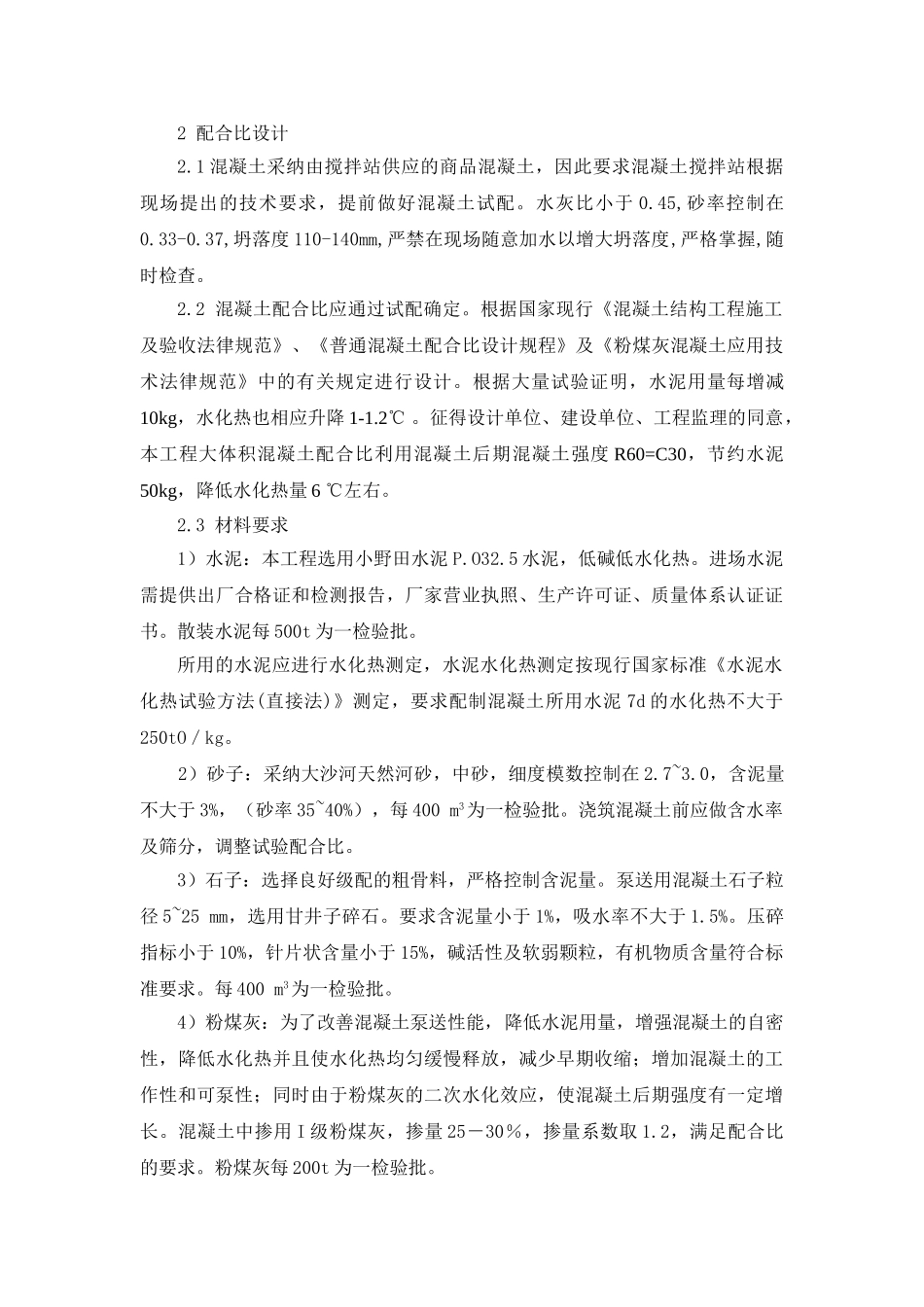

本工程基础底板大体积混凝土的强度等
