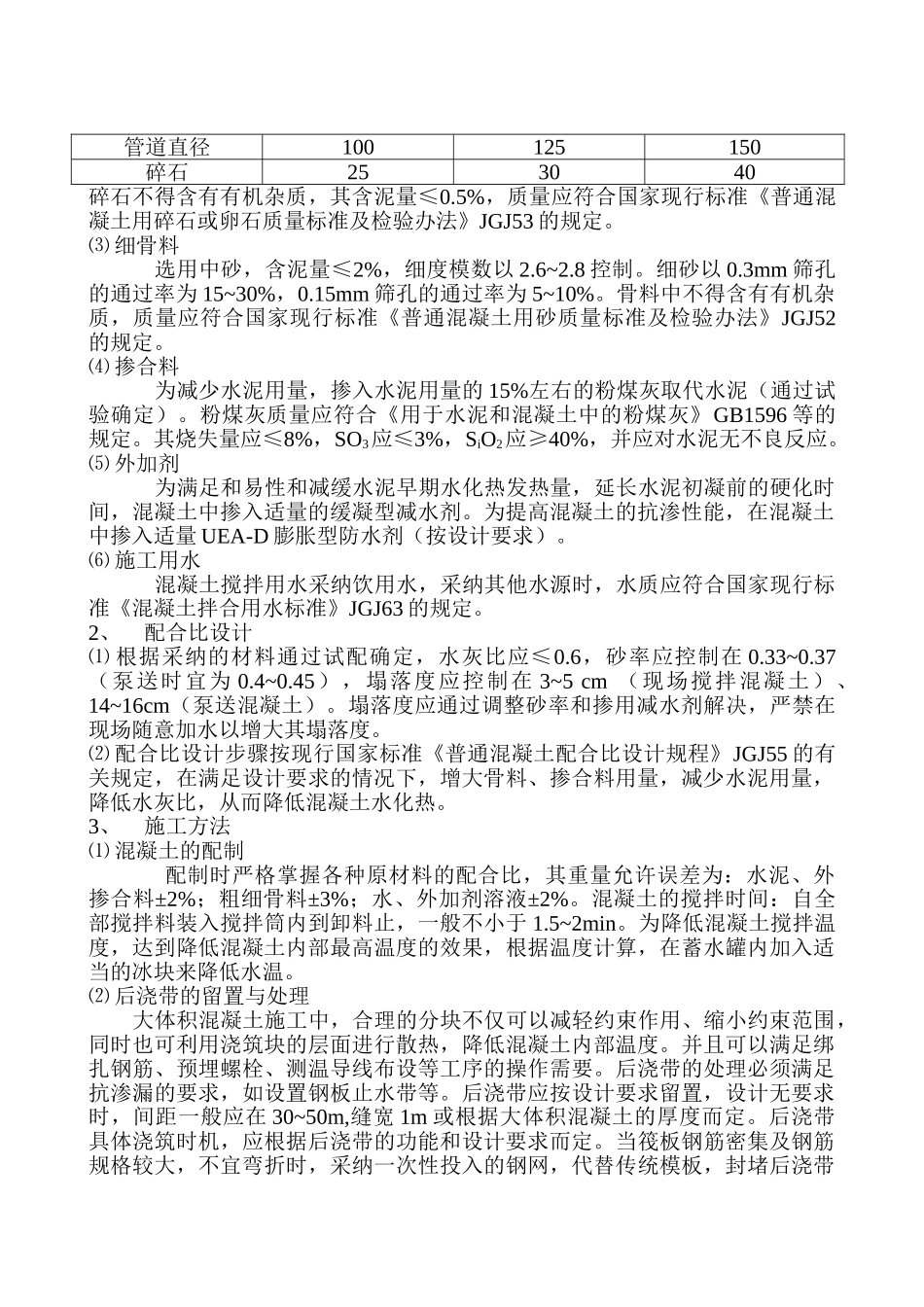

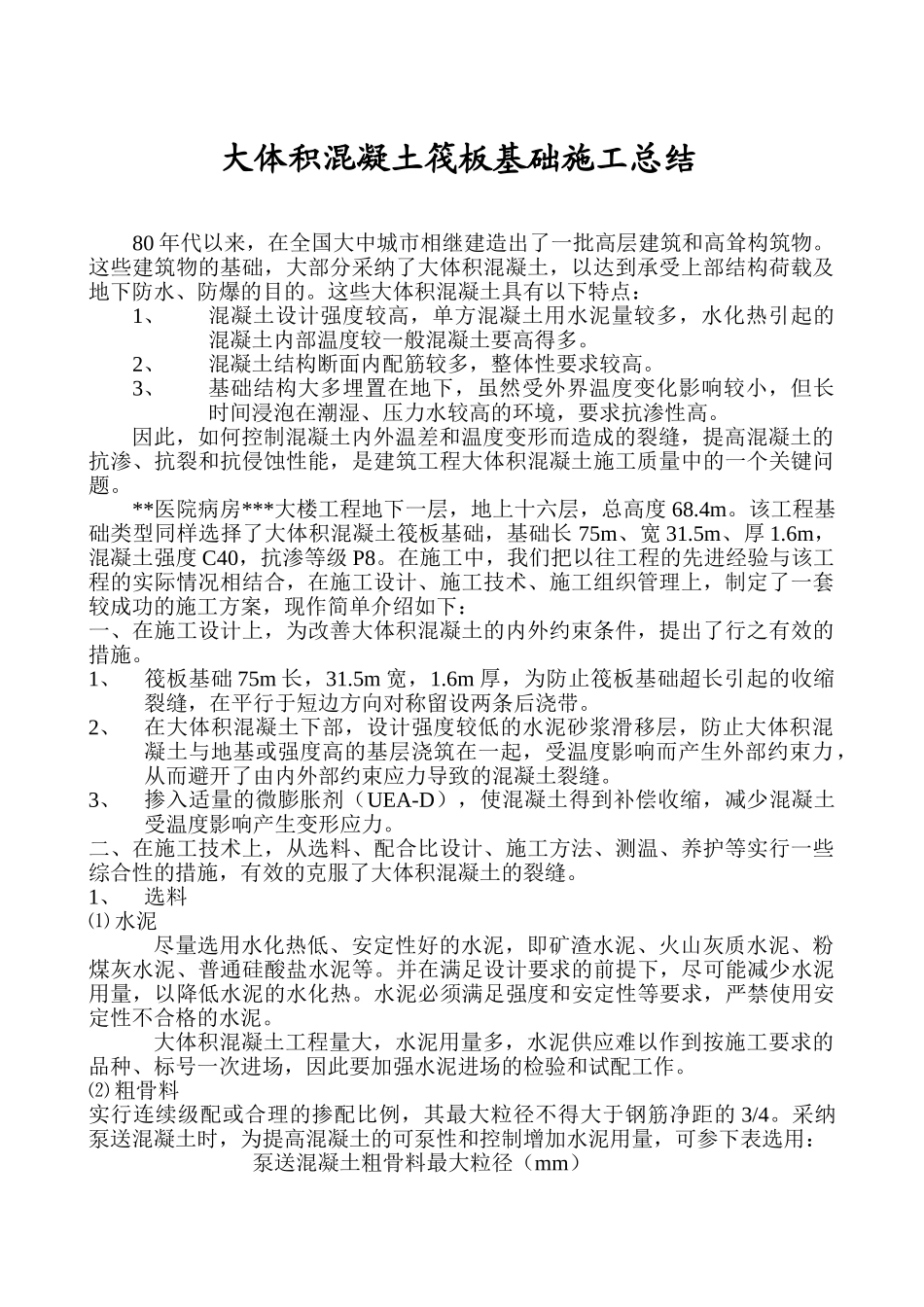

大体积混凝土筏板基础施工总结80 年代以来，在全国大中城市相继建造出了一批高层建筑和高耸构筑物。这些建筑物的基础，大部分采纳了大体积混凝土，以达到承受上部结构荷载及地下防水、防爆的目的。这些大体积混凝土具有以下特点：1、混凝土设计强度较高，单方混凝土用水泥量较多，水化热引起的混凝土内部温度较一般混凝土要高得多。2、混凝土结构断面内配筋较多，整体性要求较高。3、基础结构大多埋置在地下，虽然受外界温度变化影响较小，但长时间浸泡在潮湿、压力水较高的环境，要求抗渗性高。因此，如何控制混凝土内外温差和温度变形而造成的裂缝，提高混凝土的抗渗、抗裂和抗侵蚀性能，是建筑工程大体积混凝土施工质量中的一个关键问题。**医院病房***大楼工程地下一层，地上十六层，总高度 68.4m。该工程基础类型同样选择了大体积混凝土筏板基础，基础长 75m、宽 31.5m、厚 1.6m，混凝土强度 C40，抗渗等级 P8。在施工中，我们把以往工程的先进经验与该工程的实际情况相结合，在施工设计、施工技术、施工组织管理上，制定了一套较成功的施工方案，现作简单介绍如下：一、在施工设计上，为改善大体积混凝土的内外约束条件，提出了行之有效的措施。1、筏板基础 75m 长，31.5m 宽，1.6m 厚，为防止筏板基础超长引起的收缩裂缝，在平行于短边方向对称留设两条后浇带。2、在大体积混凝土下部，设计强度较低的水泥砂浆滑移层，防止大体积混凝土与地基或强度高的基层浇筑在一起，受温度影响而产生外部约束力，从而避开了由内外部约束应力导致的混凝土裂缝。3、掺入适量的微膨胀剂（UEA-D），使混凝土得到补偿收缩，减少混凝土受温度影响产生变形应力。二、在施工技术上，从选料、配合比设计、施工方法、测温、养护等实行一些综合性的措施，有效的克服了大体积混凝土的裂缝。1、选料⑴ 水泥尽量选用水化热低、安定性好的水泥，即矿渣水泥、火山灰质水泥、粉煤灰水泥、普通硅酸盐水泥等。并在满足设计要求的前提下，尽可能减少水泥用量，以降低水泥的水化热。水泥必须满足强度和安定性等要求，严禁使用安定性不合格的水泥。大体积混凝土工程量大，水泥用量多，水泥供应难以作到按施工要求的品种、标号一次进场，因此要加强水泥进场的检验和试配工作。⑵ 粗骨料实行连续级配或合理的掺配比例，其最大粒径不得大于钢筋净距的 3/4。采纳泵送混凝土时，为提高混凝土的可泵性和控制增加水泥用量，可参下表选用：泵送混凝土粗骨料最大粒径（mm...
