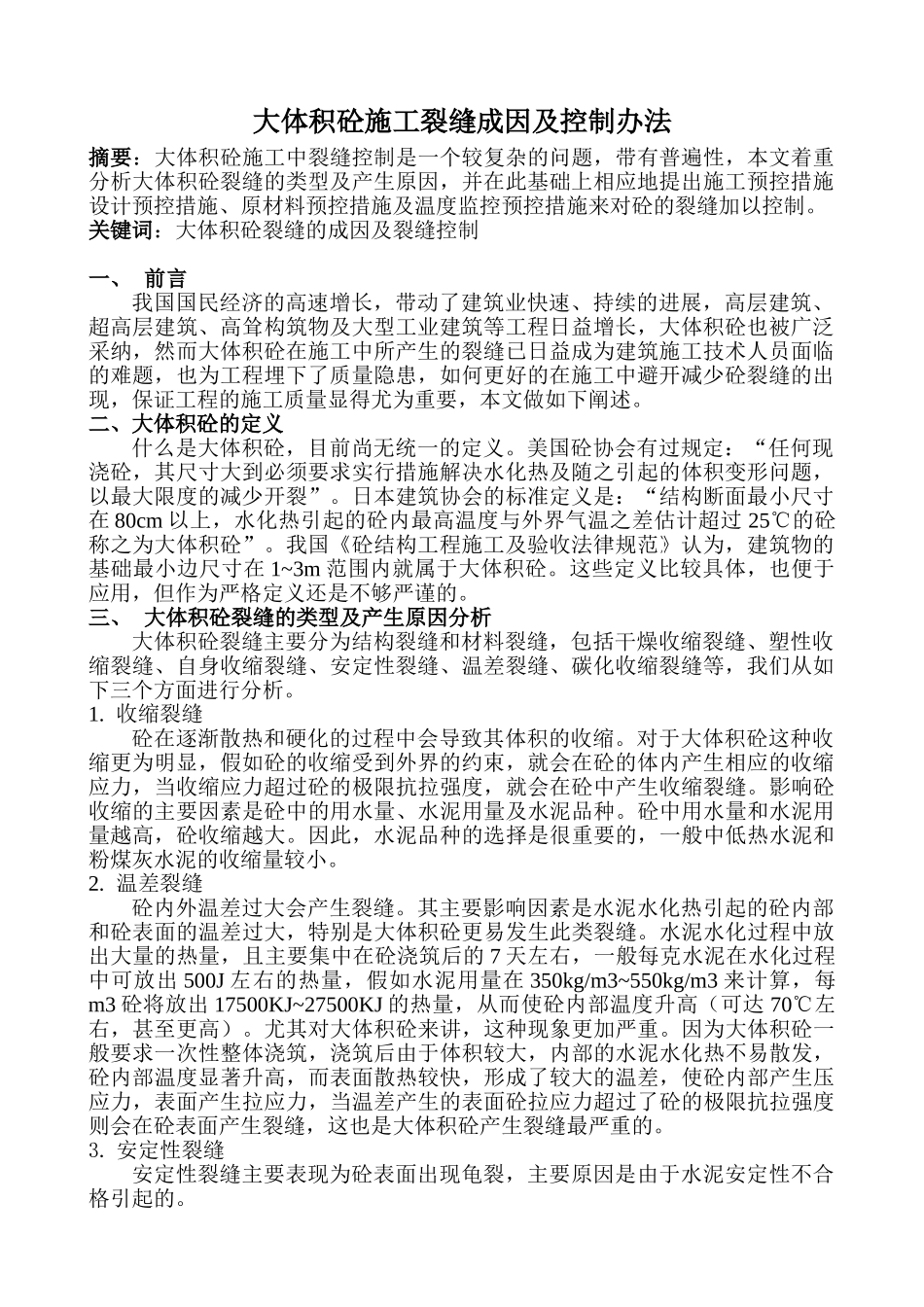

大体积砼施工裂缝成因及控制办法摘要：大体积砼施工中裂缝控制是一个较复杂的问题，带有普遍性，本文着重分析大体积砼裂缝的类型及产生原因，并在此基础上相应地提出施工预控措施设计预控措施、原材料预控措施及温度监控预控措施来对砼的裂缝加以控制。关键词：大体积砼裂缝的成因及裂缝控制一、 前言我国国民经济的高速增长，带动了建筑业快速、持续的进展，高层建筑、超高层建筑、高耸构筑物及大型工业建筑等工程日益增长，大体积砼也被广泛采纳，然而大体积砼在施工中所产生的裂缝已日益成为建筑施工技术人员面临的难题，也为工程埋下了质量隐患，如何更好的在施工中避开减少砼裂缝的出现，保证工程的施工质量显得尤为重要，本文做如下阐述。二、大体积砼的定义什么是大体积砼，目前尚无统一的定义。美国砼协会有过规定：“任何现浇砼，其尺寸大到必须要求实行措施解决水化热及随之引起的体积变形问题，以最大限度的减少开裂”。日本建筑协会的标准定义是：“结构断面最小尺寸在 80cm 以上，水化热引起的砼内最高温度与外界气温之差估计超过 25℃的砼称之为大体积砼”。我国《砼结构工程施工及验收法律规范》认为，建筑物的基础最小边尺寸在 1~3m 范围内就属于大体积砼。这些定义比较具体，也便于应用，但作为严格定义还是不够严谨的。三、 大体积砼裂缝的类型及产生原因分析大体积砼裂缝主要分为结构裂缝和材料裂缝，包括干燥收缩裂缝、塑性收缩裂缝、自身收缩裂缝、安定性裂缝、温差裂缝、碳化收缩裂缝等，我们从如下三个方面进行分析。1. 收缩裂缝砼在逐渐散热和硬化的过程中会导致其体积的收缩。对于大体积砼这种收缩更为明显，假如砼的收缩受到外界的约束，就会在砼的体内产生相应的收缩应力，当收缩应力超过砼的极限抗拉强度，就会在砼中产生收缩裂缝。影响砼收缩的主要因素是砼中的用水量、水泥用量及水泥品种。砼中用水量和水泥用量越高，砼收缩越大。因此，水泥品种的选择是很重要的，一般中低热水泥和粉煤灰水泥的收缩量较小。2. 温差裂缝砼内外温差过大会产生裂缝。其主要影响因素是水泥水化热引起的砼内部和砼表面的温差过大，特别是大体积砼更易发生此类裂缝。水泥水化过程中放出大量的热量，且主要集中在砼浇筑后的 7 天左右，一般每克水泥在水化过程中可放出 500J 左右的热量，假如水泥用量在 350kg/m3~550kg/m3 来计算，每m3 砼将放出 17500KJ~27500KJ 的热量，从而使砼内部温度升高（可达 70℃左右，甚至更...
