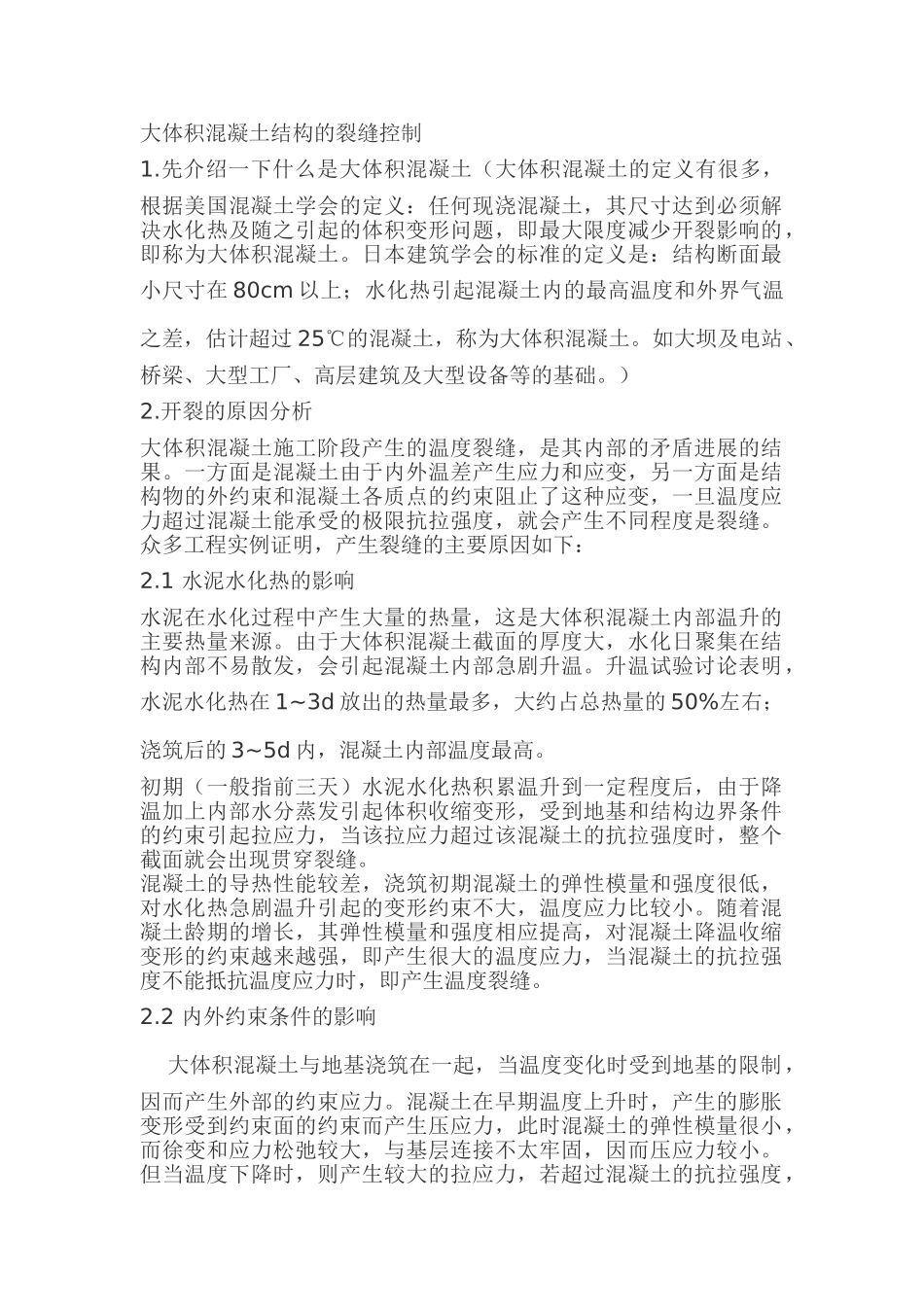

大体积混凝土结构的裂缝控制

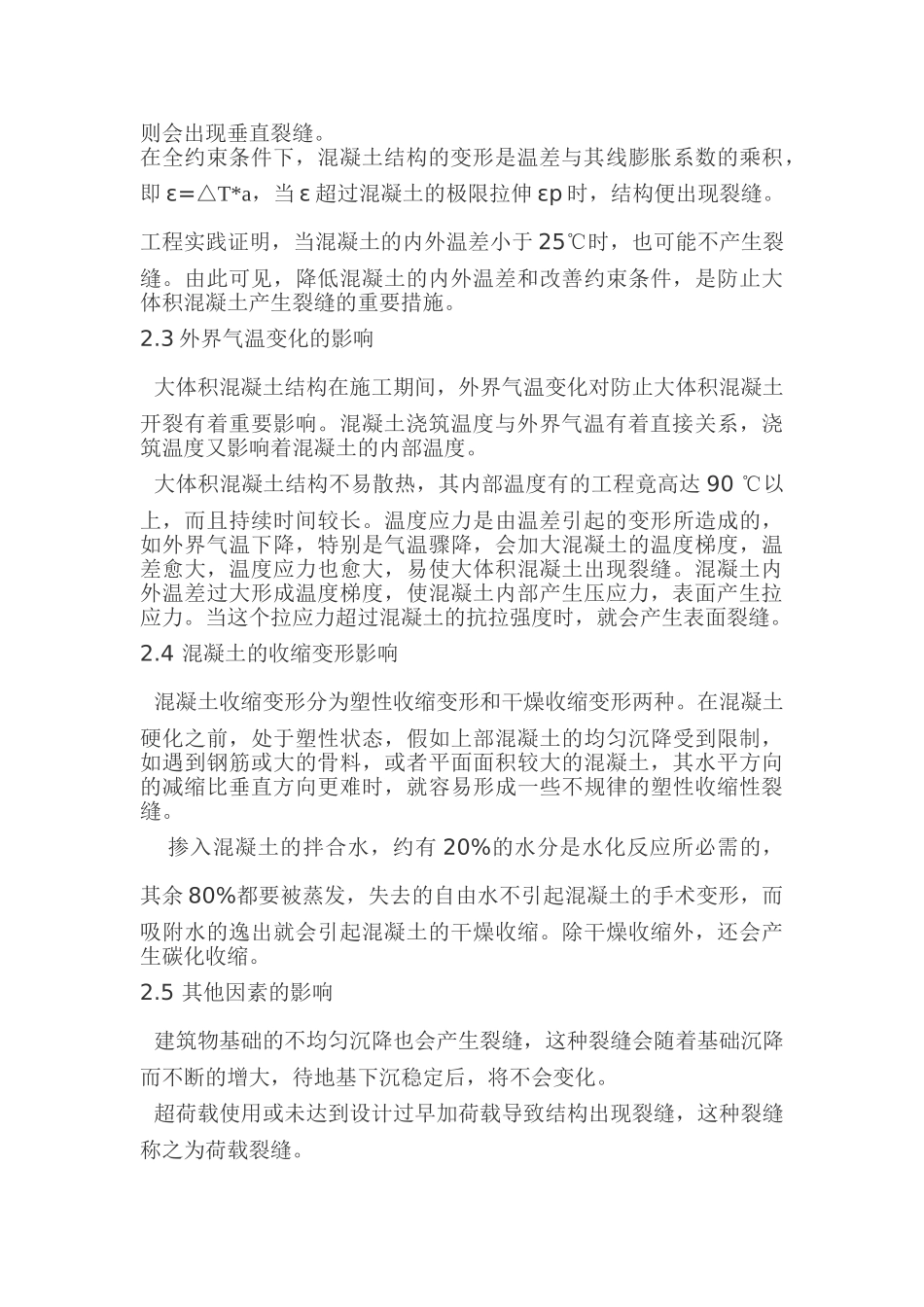

大体积混凝土结构的裂缝控制1.先介绍一下什么是大体积混凝土（大体积混凝土的定义有很多，根据美国混凝土学会的定义：任何现浇混凝土，其尺寸达到必须解决水化热及随之引起的体积变形问题，即最大限度减少开裂影响的，即称为大体积混凝土。日本建筑学会的标准的定义是：结构断面最小尺寸在 80cm 以上；水化热引起混凝土内的最高温度和外界气温之差，估计超过 25℃的混凝土，称为大体积混凝土。如大坝及电站、桥梁、大型工厂、高层建筑及大型设备等的基础。）2.开裂的原因分析大体积混凝土施工阶段产生的温度裂缝，是其内部的矛盾进展的结果。一方面是混凝土由于内外温差产生应力和应变，另一方面是结构物的外约束和混凝土各质点的约束阻止了这种应变，一旦温度应力超过混凝土能承受的极限抗拉强度，就会产生不同程度是裂缝。众多工程实例证明，产生裂缝的主要原因如下：2.1 水泥水化热的影响 水泥在水化过程中产生大量的热量，这是大体积混凝土内部温升的主要热量来源。由于大体积混凝土截面的厚度大，水化日聚集在结构内部不易散发，会引起混凝土内部急剧升温。升温试验讨论表明，水泥水化热在 1~3d 放出的热量最多，大约占总热量的 50%左右；浇筑后的 3~5d 内，混凝土内部温度最高。初期（一般指前三天）水泥水化热积累温升到一定程度后，由于降温加上内部水分蒸发引起体积收缩变形，受到地基和结构边界条件的约束引起拉应力，当该拉应力超过该混凝土的抗拉强度时，整个截面就会出现贯穿裂缝。混凝土的导热性能较差，浇筑初期混凝土的弹性模量和强度很低，对水化热急剧温升引起的变形约束不大，温度应力比较小。随着混凝土龄期的增长，其弹性模量和强度相应提高，对混凝土降温收缩变形的约束越来越强，即产生很大的温度应力，当混凝土的抗拉强度不能抵抗温度应力时，即产生温度裂缝。2.2 内外约束条件的影响 大体积混凝土与地基浇筑在一起，当温度变化时受到地基的限制，因而产生外部的约束应力。混凝土在早期温度上升时，产生的膨胀变形受到约束面的约束而产生压应力，此时混凝土的弹性模量很小，而徐变和应力松弛较大，与基层连接不太牢固，因而压应力较小。但当温度下降时，则产生较大的拉应力，若超过混凝土的抗拉强度，则会出现垂直裂缝。在全约束条件下，混凝土结构的变形是温差与其线膨胀系数的乘积，即 ε=△T*a，当 ε 超过混凝土的极限拉伸 εp 时，结构便出现裂缝。工程实践证明，当混凝土的内外温差小于 25℃时，...
