大体积混凝土结构裂缝的控制技术研究

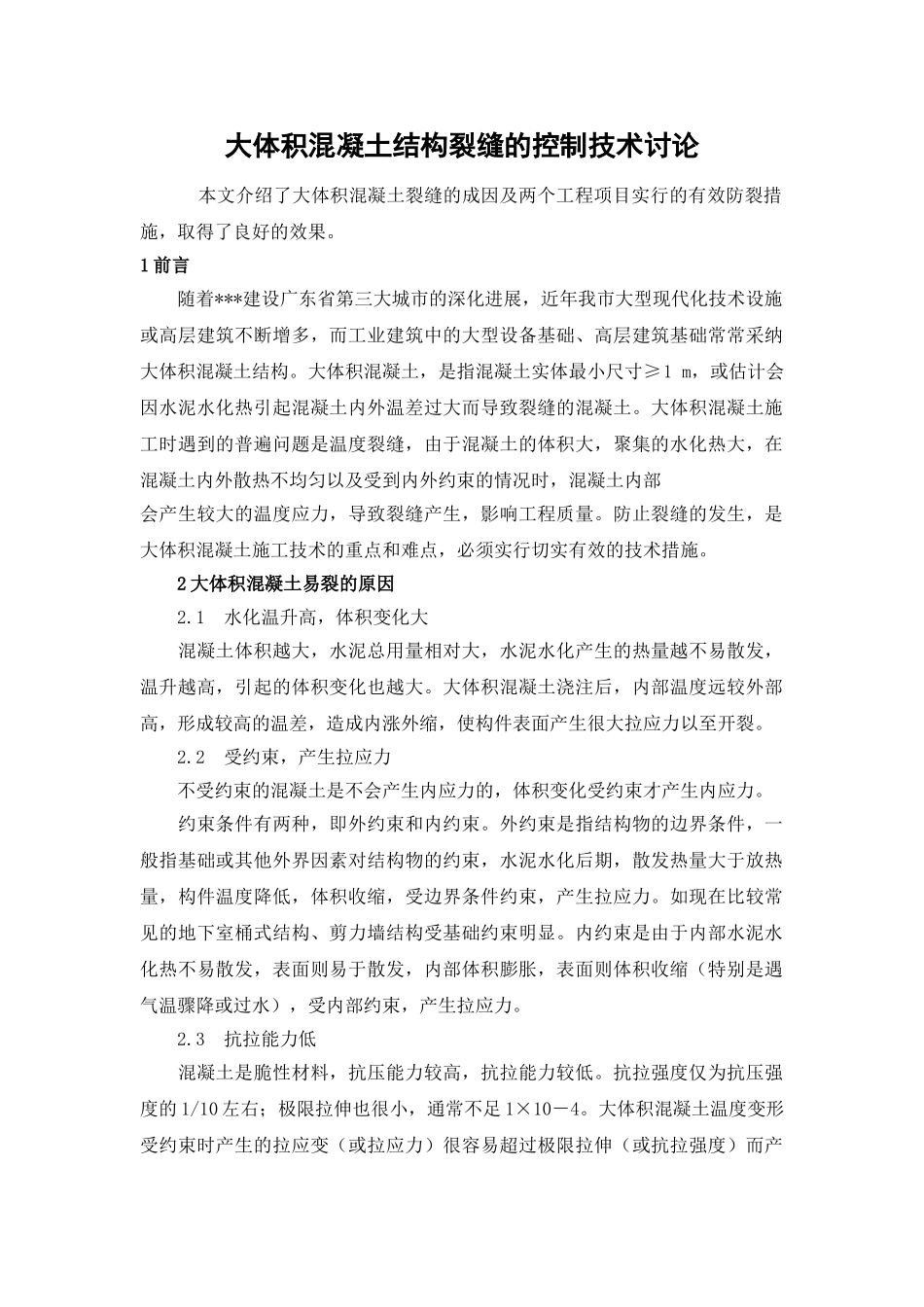

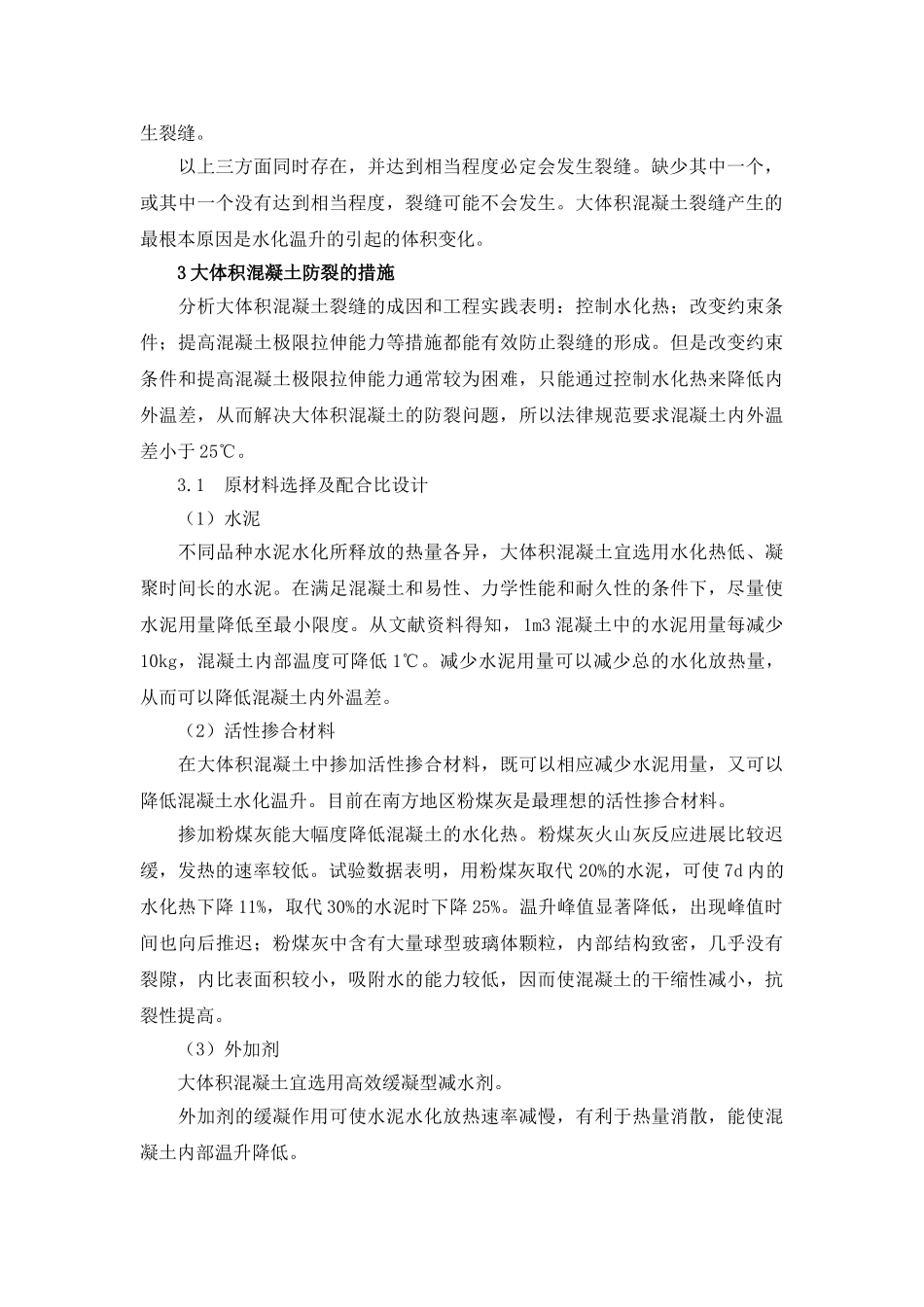

大体积混凝土结构裂缝的控制技术讨论 本文介绍了大体积混凝土裂缝的成因及两个工程项目实行的有效防裂措施，取得了良好的效果。 1 前言 随着***建设广东省第三大城市的深化进展，近年我市大型现代化技术设施或高层建筑不断增多，而工业建筑中的大型设备基础、高层建筑基础常常采纳大体积混凝土结构。大体积混凝土，是指混凝土实体最小尺寸≥1 m，或估计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。大体积混凝土施工时遇到的普遍问题是温度裂缝，由于混凝土的体积大，聚集的水化热大，在混凝土内外散热不均匀以及受到内外约束的情况时，混凝土内部 会产生较大的温度应力，导致裂缝产生，影响工程质量。防止裂缝的发生，是大体积混凝土施工技术的重点和难点，必须实行切实有效的技术措施。 2 大体积混凝土易裂的原因 2.1 水化温升高，体积变化大 混凝土体积越大，水泥总用量相对大，水泥水化产生的热量越不易散发，温升越高，引起的体积变化也越大。大体积混凝土浇注后，内部温度远较外部高，形成较高的温差，造成内涨外缩，使构件表面产生很大拉应力以至开裂。 2.2 受约束，产生拉应力 不受约束的混凝土是不会产生内应力的，体积变化受约束才产生内应力。 约束条件有两种，即外约束和内约束。外约束是指结构物的边界条件，一般指基础或其他外界因素对结构物的约束，水泥水化后期，散发热量大于放热量，构件温度降低，体积收缩，受边界条件约束，产生拉应力。如现在比较常见的地下室桶式结构、剪力墙结构受基础约束明显。内约束是由于内部水泥水化热不易散发，表面则易于散发，内部体积膨胀，表面则体积收缩（特别是遇气温骤降或过水），受内部约束，产生拉应力。 2.3 抗拉能力低 混凝土是脆性材料，抗压能力较高，抗拉能力较低。抗拉强度仅为抗压强度的 1/10 左右；极限拉伸也很小，通常不足 1×10－4。大体积混凝土温度变形受约束时产生的拉应变（或拉应力）很容易超过极限拉伸（或抗拉强度）而产生裂缝。 以上三方面同时存在，并达到相当程度必定会发生裂缝。缺少其中一个，或其中一个没有达到相当程度，裂缝可能不会发生。大体积混凝土裂缝产生的最根本原因是水化温升的引起的体积变化。 3 大体积混凝土防裂的措施 分析大体积混凝土裂缝的成因和工程实践表明：控制水化热；改变约束条件；提高混凝土极限拉伸能力等措施都能有效防止裂缝的形成。但是改变约束条件和提高混凝土极限拉伸能力通常较为困难，只...
