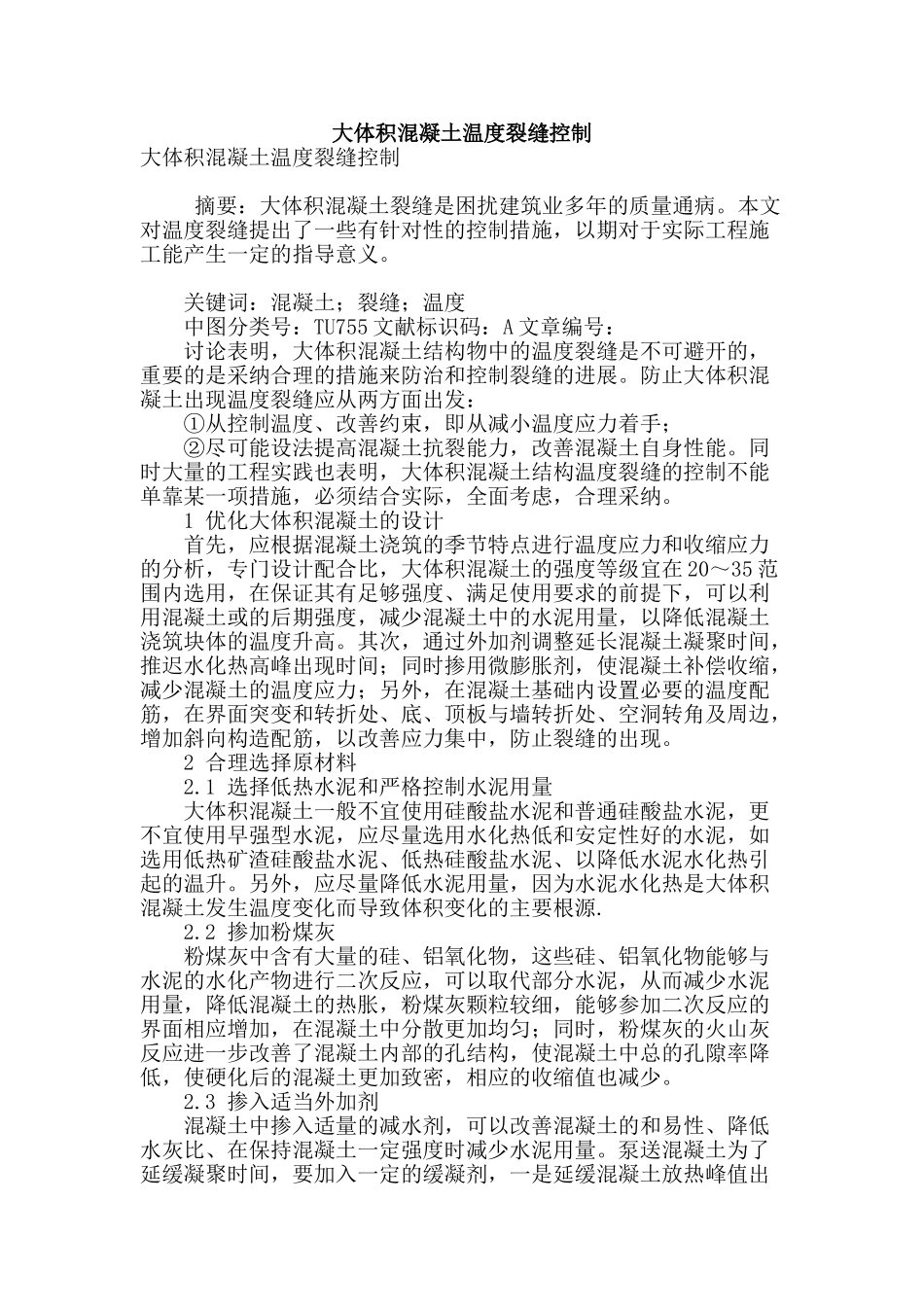

大体积混凝土温度裂缝控制大体积混凝土温度裂缝控制 摘要：大体积混凝土裂缝是困扰建筑业多年的质量通病。本文对温度裂缝提出了一些有针对性的控制措施，以期对于实际工程施工能产生一定的指导意义。 关键词：混凝土；裂缝；温度 中图分类号：TU755 文献标识码：A 文章编号： 讨论表明，大体积混凝土结构物中的温度裂缝是不可避开的，重要的是采纳合理的措施来防治和控制裂缝的进展。防止大体积混凝土出现温度裂缝应从两方面出发： ①从控制温度、改善约束，即从减小温度应力着手； ②尽可能设法提高混凝土抗裂能力，改善混凝土自身性能。同时大量的工程实践也表明，大体积混凝土结构温度裂缝的控制不能单靠某一项措施，必须结合实际，全面考虑，合理采纳。 1 优化大体积混凝土的设计 首先，应根据混凝土浇筑的季节特点进行温度应力和收缩应力的分析，专门设计配合比，大体积混凝土的强度等级宜在 20～35 范围内选用，在保证其有足够强度、满足使用要求的前提下，可以利用混凝土或的后期强度，减少混凝土中的水泥用量，以降低混凝土浇筑块体的温度升高。其次，通过外加剂调整延长混凝土凝聚时间，推迟水化热高峰出现时间；同时掺用微膨胀剂，使混凝土补偿收缩，减少混凝土的温度应力；另外，在混凝土基础内设置必要的温度配筋，在界面突变和转折处、底、顶板与墙转折处、空洞转角及周边，增加斜向构造配筋，以改善应力集中，防止裂缝的出现。 2 合理选择原材料 2.1 选择低热水泥和严格控制水泥用量 大体积混凝土一般不宜使用硅酸盐水泥和普通硅酸盐水泥，更不宜使用早强型水泥，应尽量选用水化热低和安定性好的水泥，如选用低热矿渣硅酸盐水泥、低热硅酸盐水泥、以降低水泥水化热引起的温升。另外，应尽量降低水泥用量，因为水泥水化热是大体积混凝土发生温度变化而导致体积变化的主要根源. 2.2 掺加粉煤灰 粉煤灰中含有大量的硅、铝氧化物，这些硅、铝氧化物能够与水泥的水化产物进行二次反应，可以取代部分水泥，从而减少水泥用量，降低混凝土的热胀，粉煤灰颗粒较细，能够参加二次反应的界面相应增加，在混凝土中分散更加均匀；同时，粉煤灰的火山灰反应进一步改善了混凝土内部的孔结构，使混凝土中总的孔隙率降低，使硬化后的混凝土更加致密，相应的收缩值也减少。 2.3 掺入适当外加剂 混凝土中掺入适量的减水剂，可以改善混凝土的和易性、降低水灰比、在保持混凝土一定强度时减少水泥用量。泵送混凝土为了延缓凝聚时...
