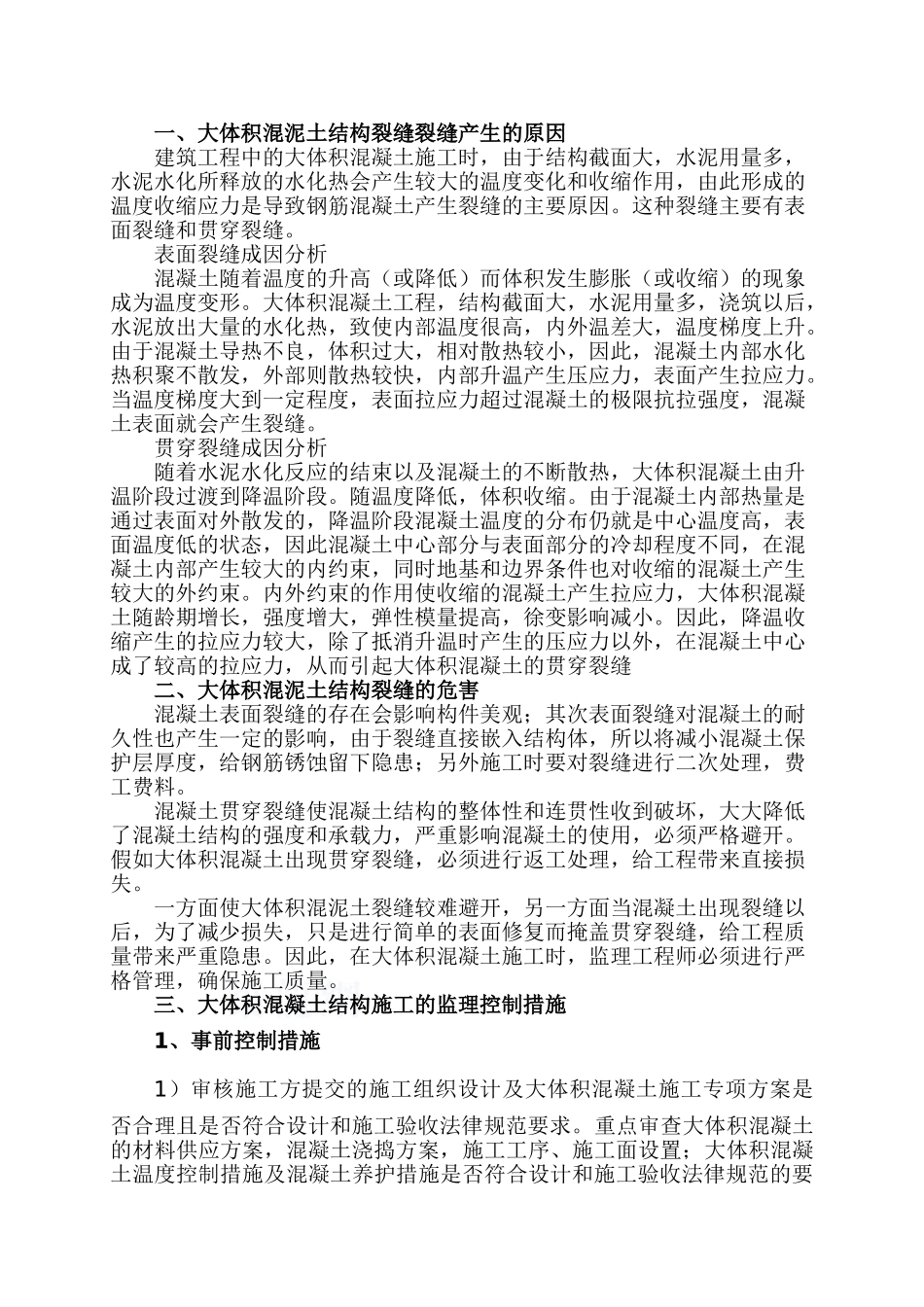

一、大体积混泥土结构裂缝裂缝产生的原因建筑工程中的大体积混凝土施工时，由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。这种裂缝主要有表面裂缝和贯穿裂缝。表面裂缝成因分析混凝土随着温度的升高（或降低）而体积发生膨胀（或收缩）的现象成为温度变形。大体积混凝土工程，结构截面大，水泥用量多，浇筑以后，水泥放出大量的水化热，致使内部温度很高，内外温差大，温度梯度上升。由于混凝土导热不良，体积过大，相对散热较小，因此，混凝土内部水化热积聚不散发，外部则散热较快，内部升温产生压应力，表面产生拉应力。当温度梯度大到一定程度，表面拉应力超过混凝土的极限抗拉强度，混凝土表面就会产生裂缝。贯穿裂缝成因分析随着水泥水化反应的结束以及混凝土的不断散热，大体积混凝土由升温阶段过渡到降温阶段。随温度降低，体积收缩。由于混凝土内部热量是通过表面对外散发的，降温阶段混凝土温度的分布仍就是中心温度高，表面温度低的状态，因此混凝土中心部分与表面部分的冷却程度不同，在混凝土内部产生较大的内约束，同时地基和边界条件也对收缩的混凝土产生较大的外约束。内外约束的作用使收缩的混凝土产生拉应力，大体积混凝土随龄期增长，强度增大，弹性模量提高，徐变影响减小。因此，降温收缩产生的拉应力较大，除了抵消升温时产生的压应力以外，在混凝土中心成了较高的拉应力，从而引起大体积混凝土的贯穿裂缝二、大体积混泥土结构裂缝的危害混凝土表面裂缝的存在会影响构件美观；其次表面裂缝对混凝土的耐久性也产生一定的影响，由于裂缝直接嵌入结构体，所以将减小混凝土保护层厚度，给钢筋锈蚀留下隐患；另外施工时要对裂缝进行二次处理，费工费料。混凝土贯穿裂缝使混凝土结构的整体性和连贯性收到破坏，大大降低了混凝土结构的强度和承载力，严重影响混凝土的使用，必须严格避开。假如大体积混凝土出现贯穿裂缝，必须进行返工处理，给工程带来直接损失。一方面使大体积混泥土裂缝较难避开，另一方面当混凝土出现裂缝以后，为了减少损失，只是进行简单的表面修复而掩盖贯穿裂缝，给工程质量带来严重隐患。因此，在大体积混凝土施工时，监理工程师必须进行严格管理，确保施工质量。三、大体积混凝土结构施工的监理控制措施1、事前控制措施1）审核施工方提交的施工组织设计及大体积混凝土施工专项方案是否合理且是否符合设...
