大体积混凝土裂缝成因及控制措施

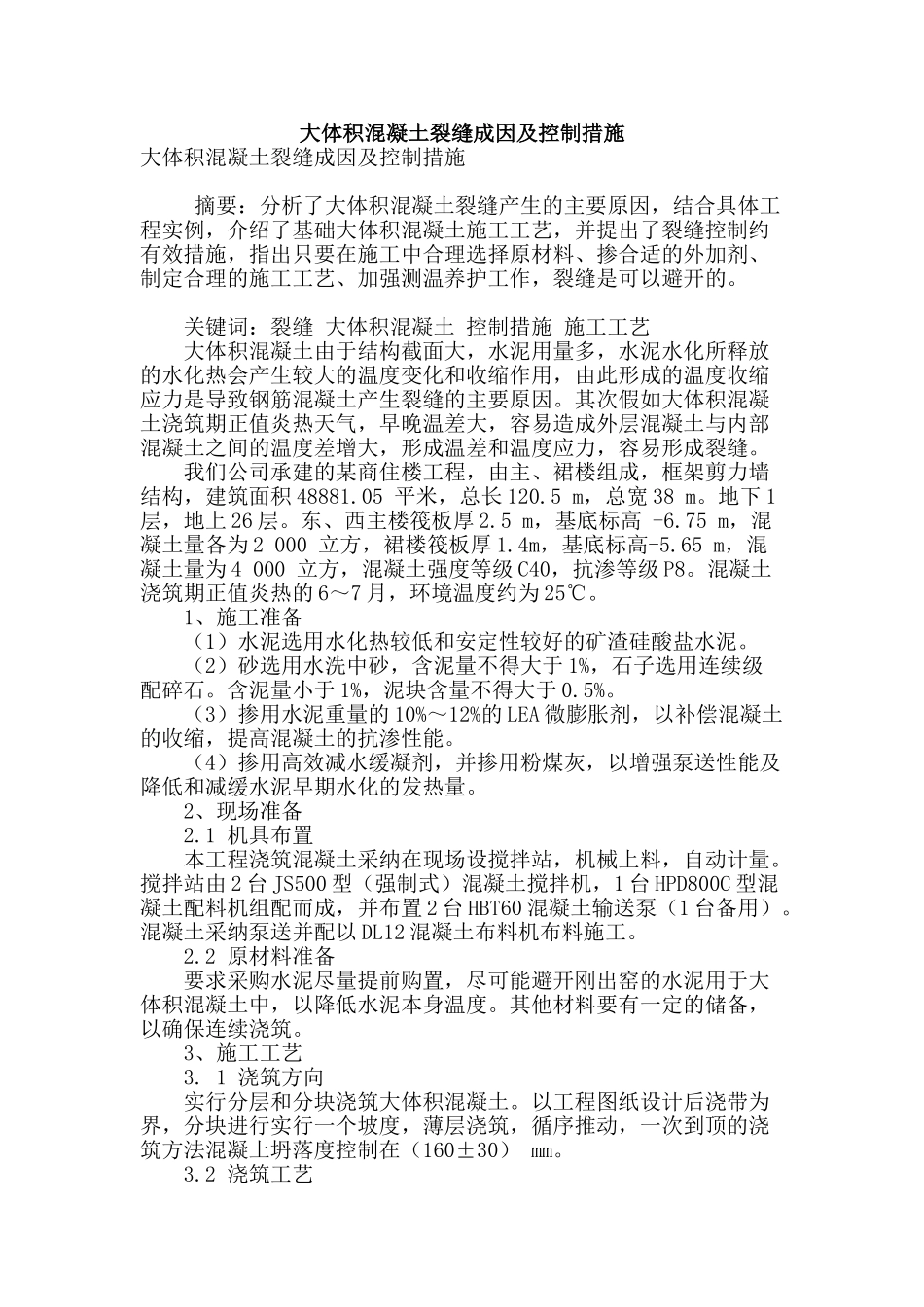

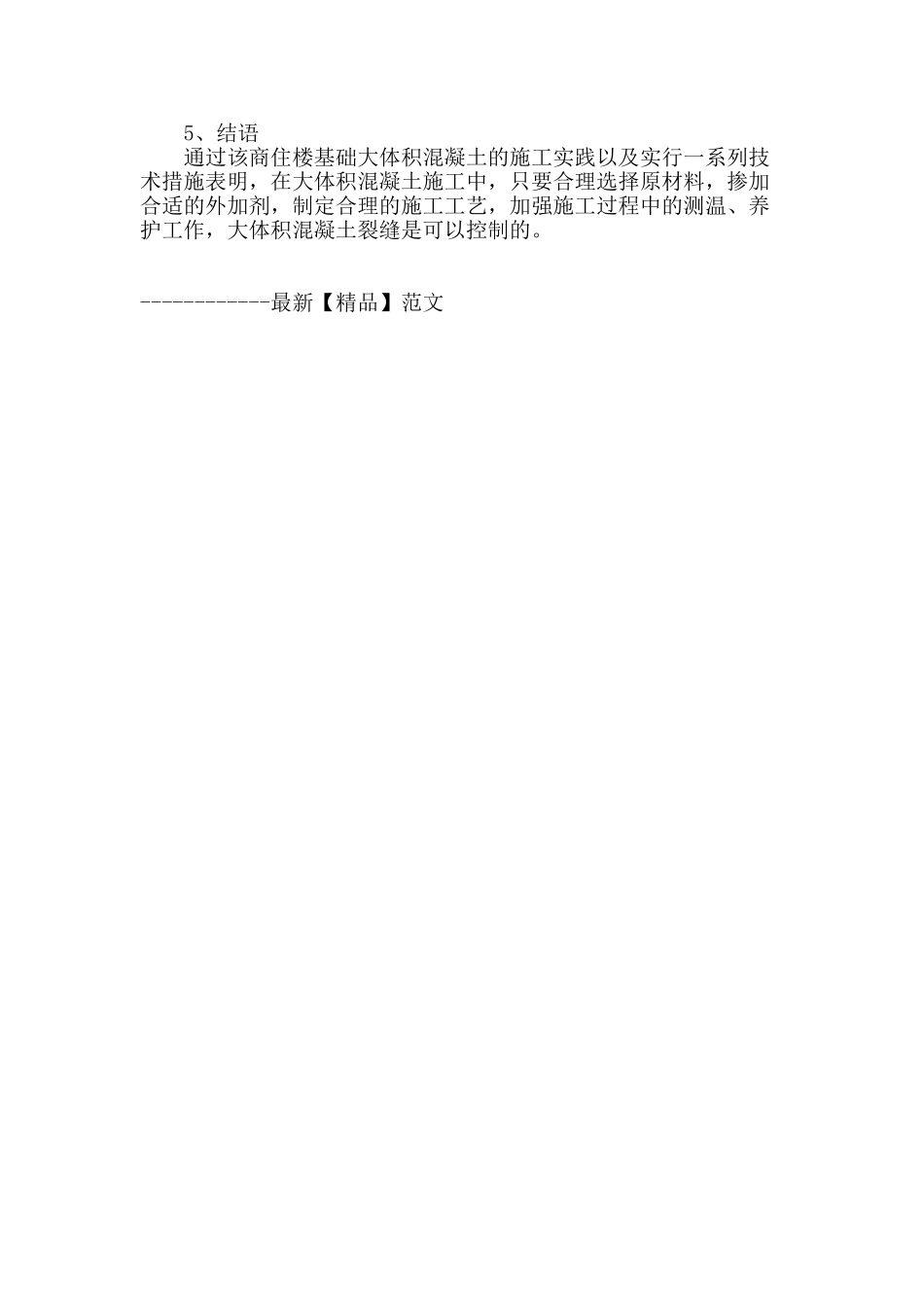

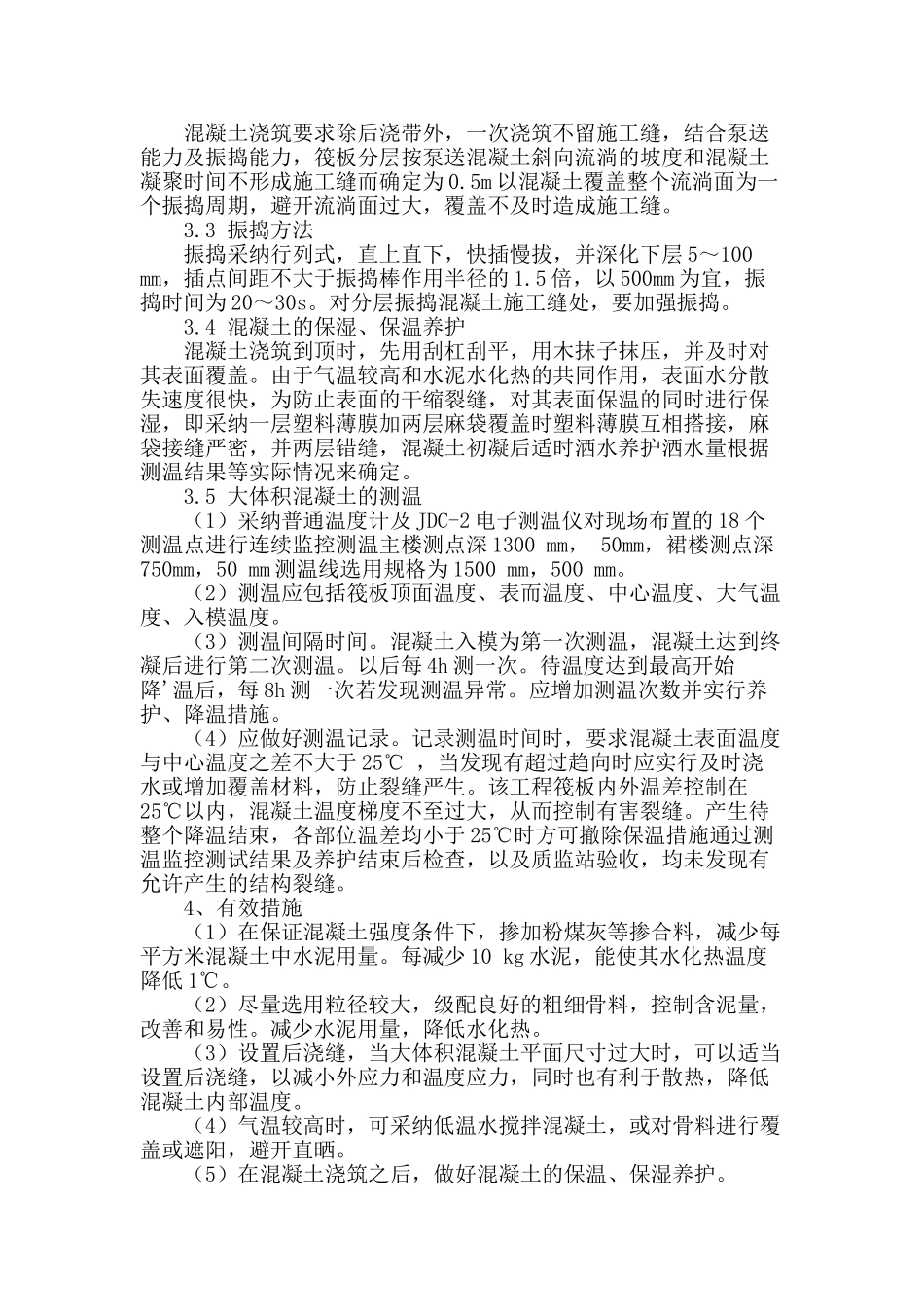

大体积混凝土裂缝成因及控制措施大体积混凝土裂缝成因及控制措施 摘要：分析了大体积混凝土裂缝产生的主要原因，结合具体工程实例，介绍了基础大体积混凝土施工工艺，并提出了裂缝控制约有效措施，指出只要在施工中合理选择原材料、掺合适的外加剂、制定合理的施工工艺、加强测温养护工作，裂缝是可以避开的。 关键词：裂缝 大体积混凝土 控制措施 施工工艺 大体积混凝土由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。其次假如大体积混凝土浇筑期正值炎热天气，早晚温差大，容易造成外层混凝土与内部混凝土之间的温度差增大，形成温差和温度应力，容易形成裂缝。 我们公司承建的某商住楼工程，由主、裙楼组成，框架剪力墙结构，建筑面积 48881.05 平米，总长 120.5 m，总宽 38 m。地下 1层，地上 26 层。东、西主楼筏板厚 2.5 m，基底标高 -6.75 m，混凝土量各为 2 000 立方，裙楼筏板厚 1.4m，基底标高-5.65 m，混凝土量为 4 000 立方，混凝土强度等级 C40，抗渗等级 P8。混凝土浇筑期正值炎热的 6～7 月，环境温度约为 25℃。 1、施工准备 （1）水泥选用水化热较低和安定性较好的矿渣硅酸盐水泥。 （2）砂选用水洗中砂，含泥量不得大于 1%，石子选用连续级配碎石。含泥量小于 1%，泥块含量不得大于 0.5%。 （3）掺用水泥重量的 10%～12%的 LEA 微膨胀剂，以补偿混凝土的收缩，提高混凝土的抗渗性能。 （4）掺用高效减水缓凝剂，并掺用粉煤灰，以增强泵送性能及降低和减缓水泥早期水化的发热量。 2、现场准备 2.1 机具布置 本工程浇筑混凝土采纳在现场设搅拌站，机械上料，自动计量。搅拌站由 2 台 JS500 型（强制式）混凝土搅拌机，1 台 HPD800C 型混凝土配料机组配而成，并布置 2 台 HBT60 混凝土输送泵（1 台备用）。混凝土采纳泵送并配以 DL12 混凝土布料机布料施工。 2.2 原材料准备 要求采购水泥尽量提前购置，尽可能避开刚出窑的水泥用于大体积混凝土中，以降低水泥本身温度。其他材料要有一定的储备，以确保连续浇筑。 3、施工工艺 3. 1 浇筑方向 实行分层和分块浇筑大体积混凝土。以工程图纸设计后浇带为界，分块进行实行一个坡度，薄层浇筑，循序推动，一次到顶的浇筑方法混凝土坍落度控制在（160±30） mm。 3.2 浇筑工艺 混凝土浇筑要求除后浇带外，一...
