大剧院工程有粘结预应力技术应用

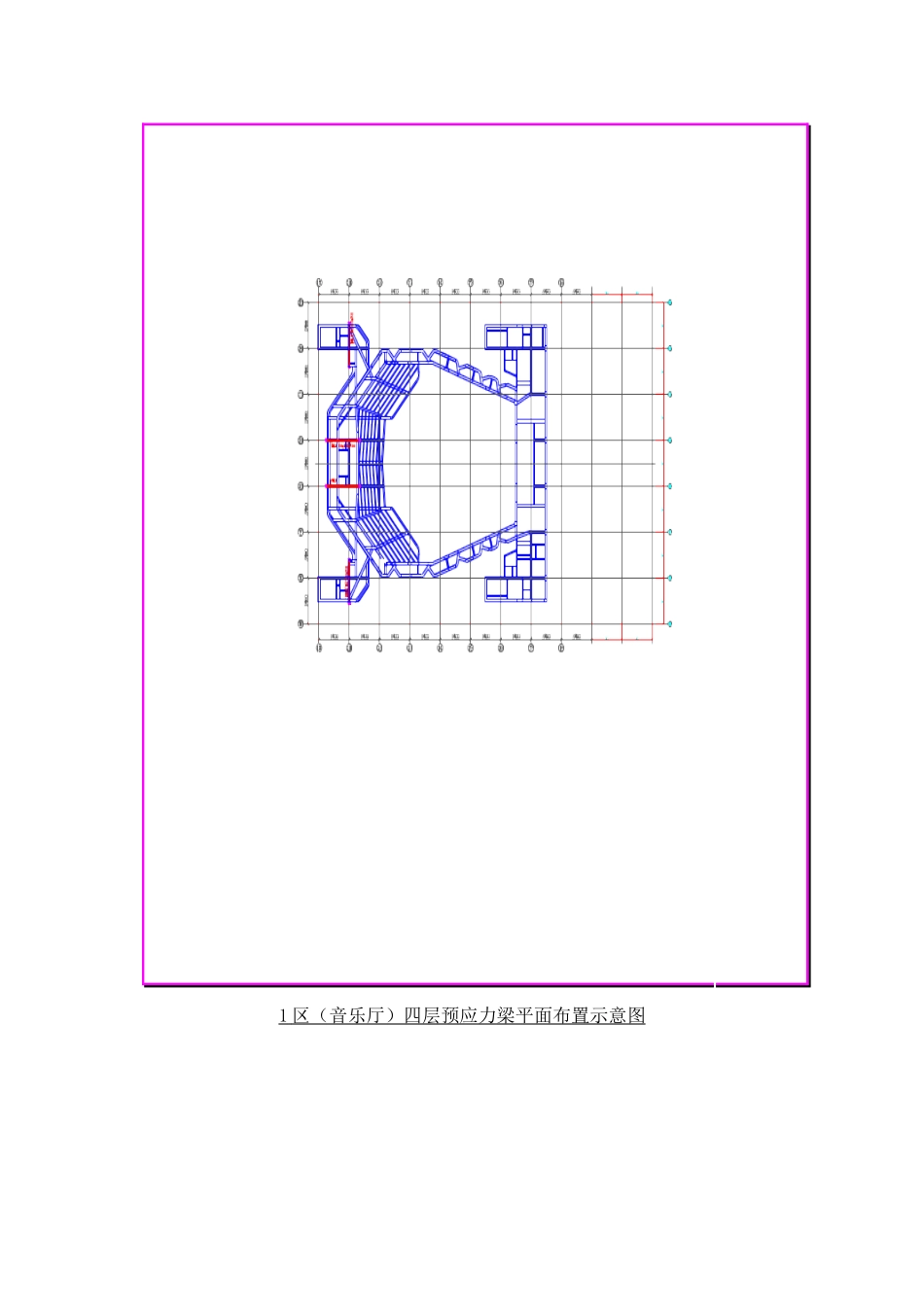

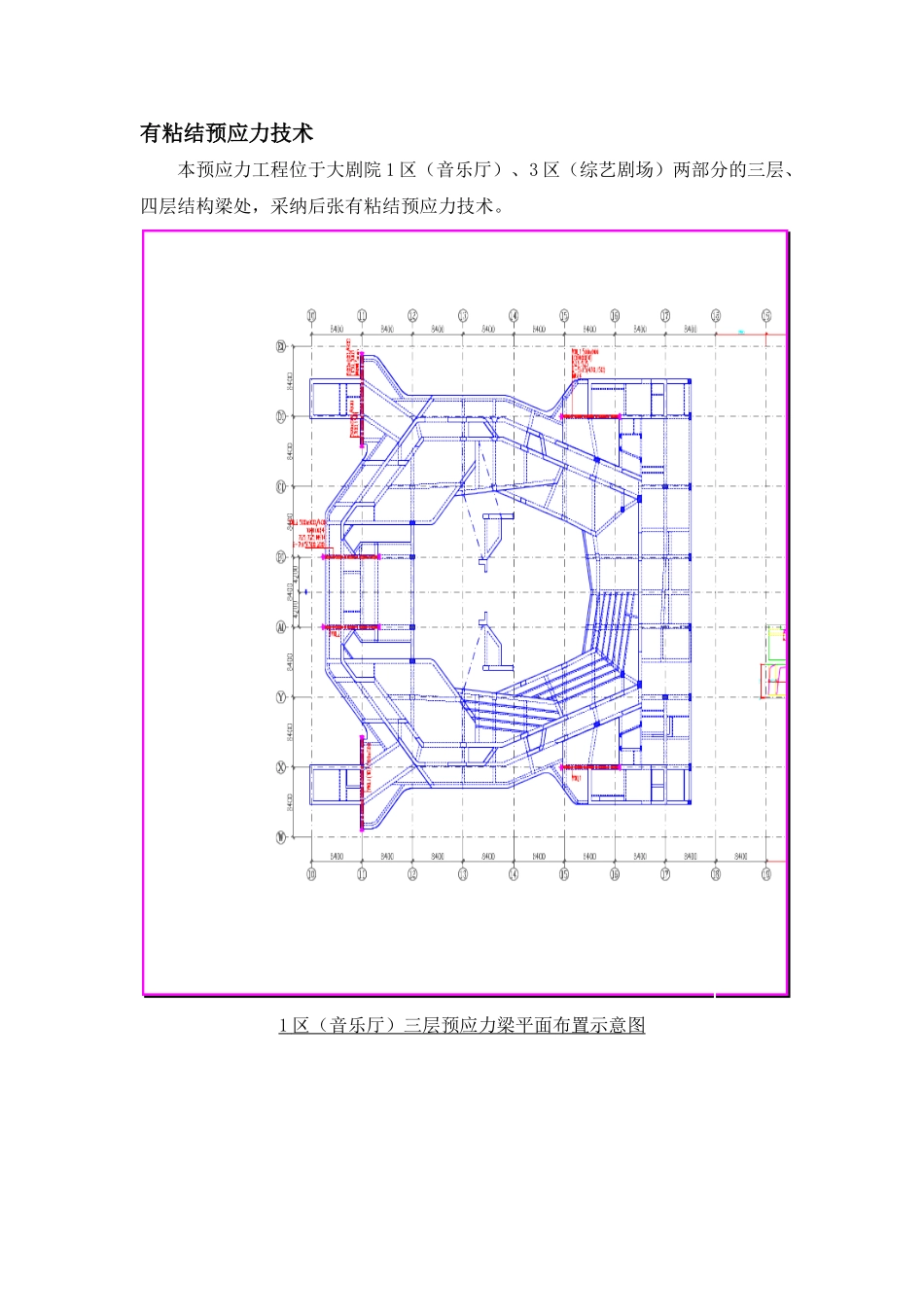

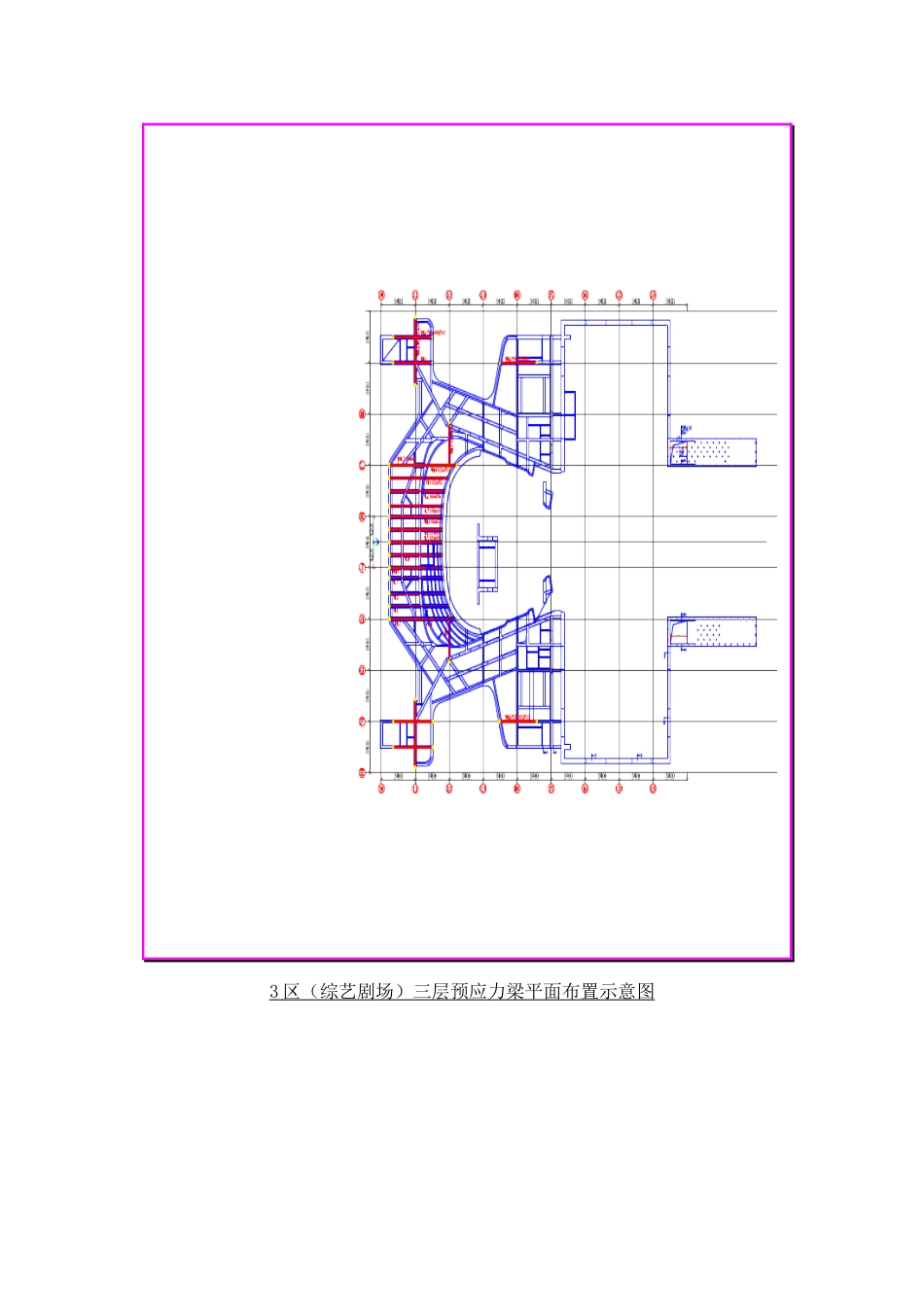

有粘结预应力技术 本预应力工程位于大剧院 1 区（音乐厅）、3 区（综艺剧场）两部分的三层、四层结构梁处，采纳后张有粘结预应力技术。1 区（音乐厅）三层预应力梁平面布置示意图 1 区（音乐厅）四层预应力梁平面布置示意图 3 区（综艺剧场）三层预应力梁平面布置示意图 3 区（综艺剧场）四层预应力梁平面布置示意图 主要材料：①、钢材：预应力筋采纳 15.2mm，极限强度标准值为 1860MPa 的低松弛预应力钢绞线。②、锚具：张拉端采纳 QM15-5/7/8 群锚、I 类，固定端采纳 15.2 挤压锚、I 类。③、波纹管：壁厚为 3.0mm 的镀锌波纹管。④.①、有粘结预应力筋制作④.①.① 在预应力筋制作（组装）时，采纳机械切割。在预应力筋旁边或对其它部件进行气割或焊接时，应防止预应力筋受焊接火花或接地电流的影响。④.①.② 预应力筋下料应在车间内进行。下料长度应采纳钢尺丈量，使用砂轮或专用切筋器切断。④.①.③ 钢绞线挤压锚具挤压前，在钢绞线端头安装异型钢丝衬套或挤压套，并在挤压套外面涂润滑油，钢绞线、挤压模和活塞杆应在同一轴心线上。液压挤压机的压力表读数按生产厂提供的参数控制，钢绞线端头应露出成型后挤压锚具外端。挤压锚具应与锚垫板固定可靠。④.② 有粘结预应力孔道成型④.②.① 后张预应力孔道成型，宜采纳预埋管法。④.②.② 镀锌波纹管的连接，可采纳大一号同型号波纹管作为接头管。接头管的长度：管径为 40-60mm 时，不小于 200mm；管径为 65-80mm 时，不小于 250mm；管径为 80-100mm 时，不小于 300mm。接头管两端应采纳胶带密封，不得漏浆。④.②.③ 镀锌波纹管安装前，应按设计要求在箍筋上标出预应力筋的曲线坐标位置，点焊 φ12-14 钢筋点位，间距 1m。波纹管安装时接头位置应错开。波纹管安装后，必须用铁丝与支托钢筋扎牢。④.②.④ 灌浆孔（泌浆孔）与波纹管的连接是波纹管上洞，覆盖海绵垫片和塑料弧形压板并用铁丝扎牢，用 φ32*2 铁管插在接口上并将其引至构件顶面以上 400-500mm。④.②.⑤ 波纹管安装后，应检查波纹管的位置与曲线形状是否符合设计要求，波纹管的固定是否牢靠、接头处是否密封、管壁有无破损等。如有破损，应及时用胶带修补。④.③ 有粘结预应力筋铺设④.③.① 预应力金属量及布筋铺设： 严格根据根据本工程设计施工图制定的预应力施工方案规定的预应力筋数量位置，铺设有粘结预应力钢绞线。④.③.② 预应力筋穿入孔道④.③.②.① 预应力筋...
