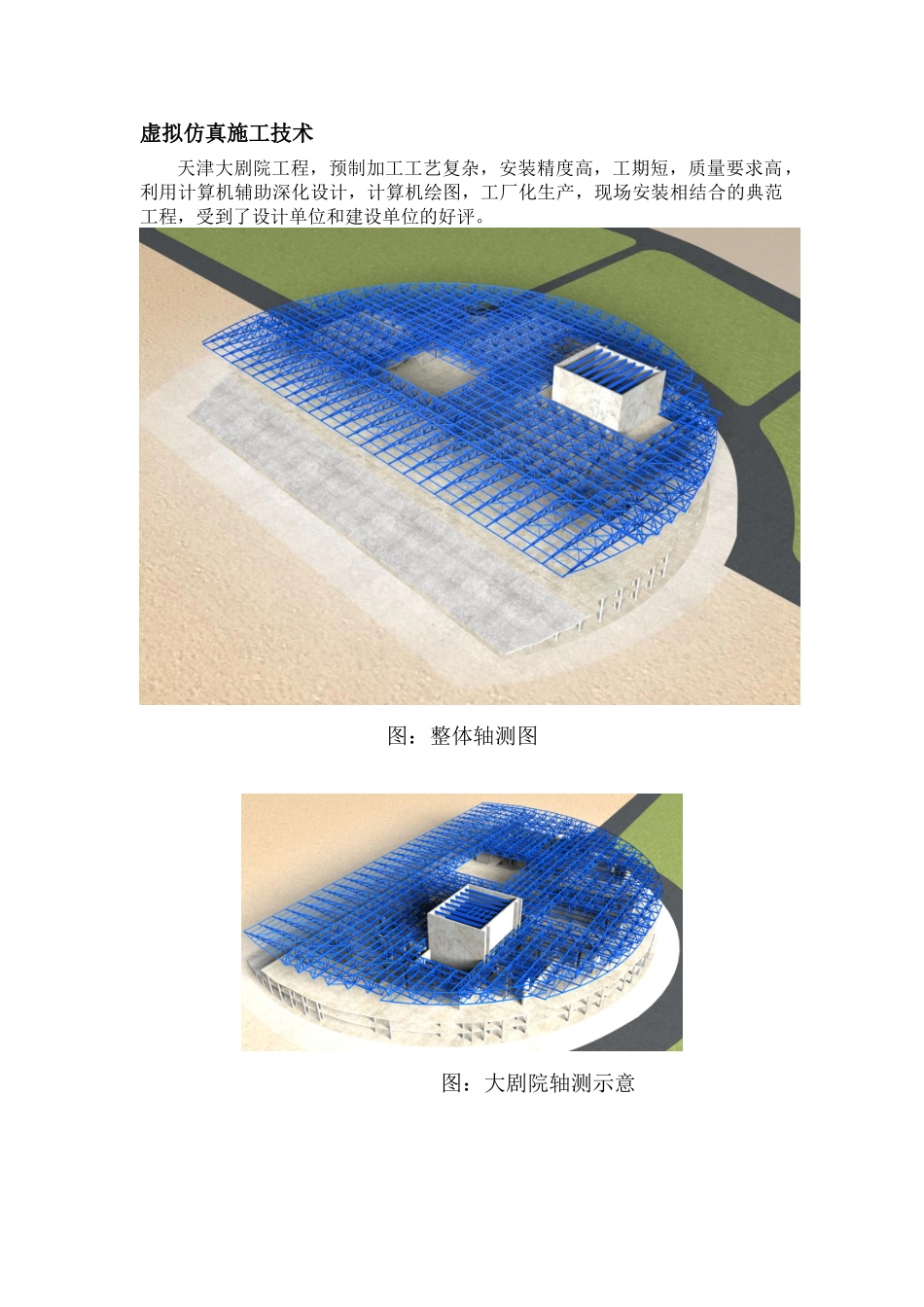

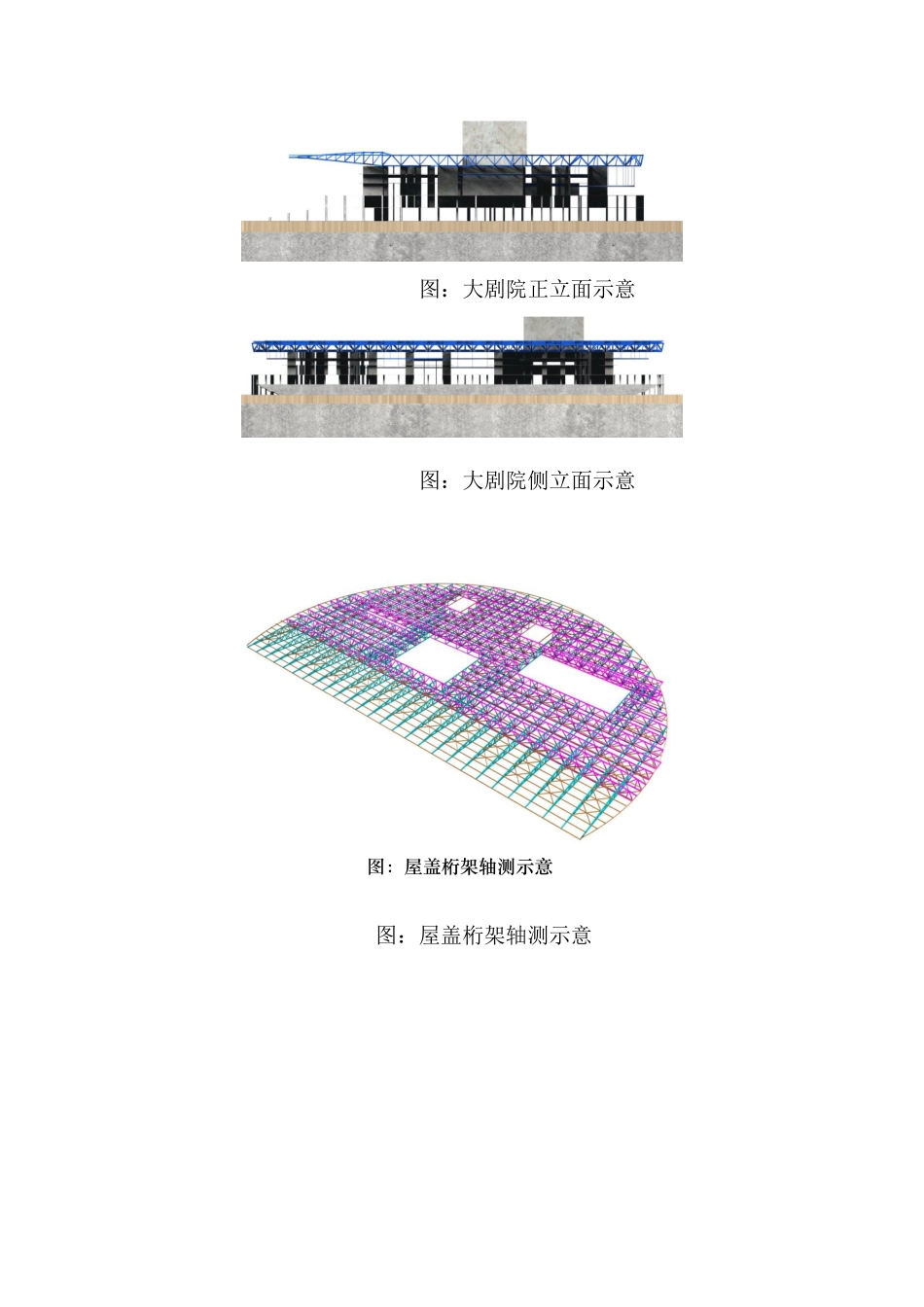

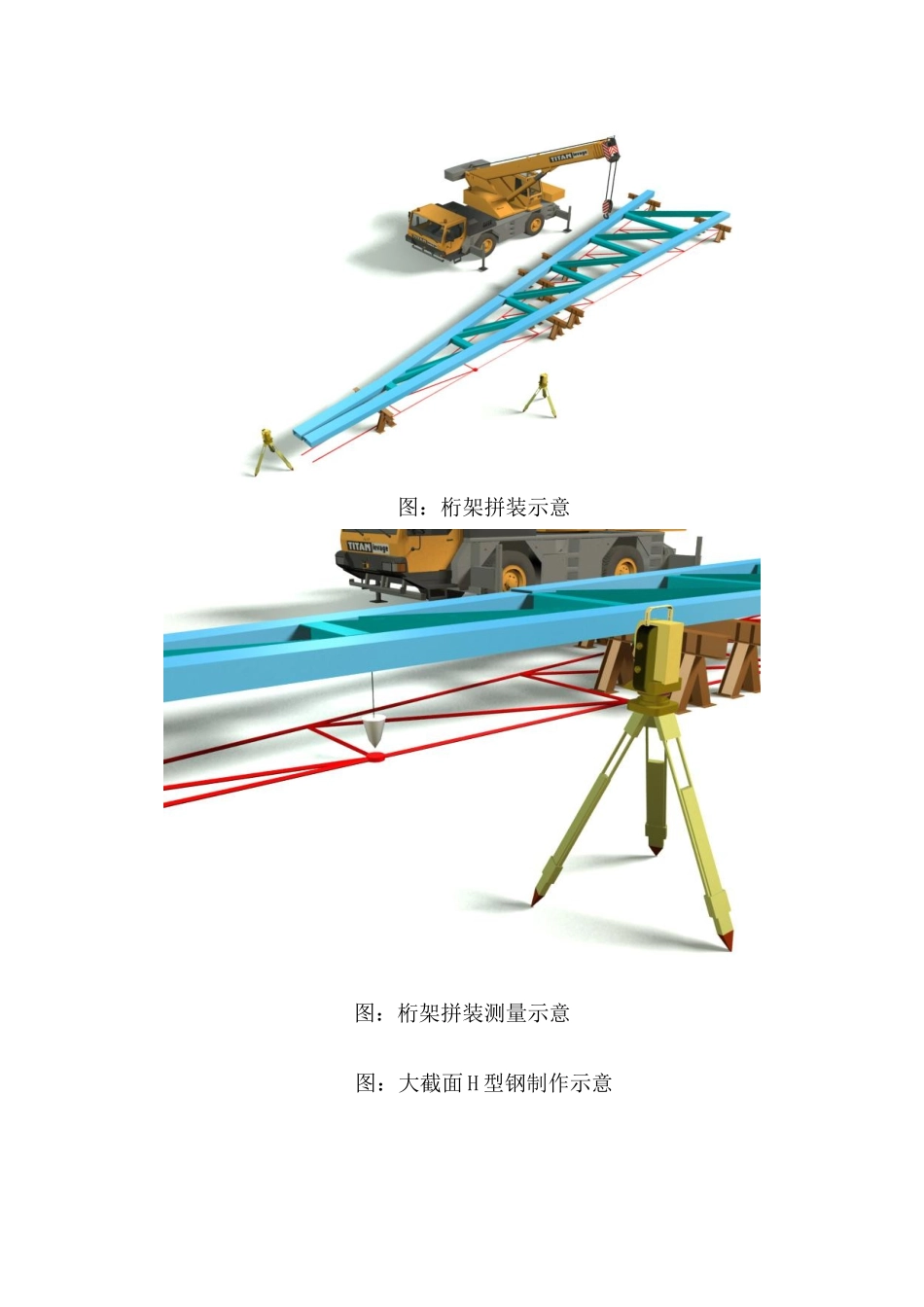

虚拟仿真施工技术 天津大剧院工程，预制加工工艺复杂，安装精度高，工期短，质量要求高，利用计算机辅助深化设计，计算机绘图，工厂化生产，现场安装相结合的典范工程，受到了设计单位和建设单位的好评。图：整体轴测图图：大剧院轴测示意图：大剧院正立面示意图：大剧院侧立面示意图：屋盖桁架轴测示意图：屋盖桁架轴测示意图：桁架拼装示意图：桁架拼装测量示意图：大截面 H 型钢制作示意图：大截面、大跨度钢梁轴测示意图：悬挑梁轴测示意图：悬挑梁履带吊吊装示意钢结构安装主要流程第一步：搭设支撑架。第二步：16.9m 标高处主梁吊装。第三步：16.9m 标高处主梁吊装。第四步：主梁之间次梁吊装，形成稳定体系。第五步：16.9m 标高处钢梁吊装。第六步：16.9m 标高处钢梁吊装。第七步：16.9m 标高处钢梁吊装。第八步：完成 16.9m 标高处钢梁吊装。第九步：搭设支撑架，进行 20.9m 和 21m 标高处钢梁安装。第十步：20.9m 和 21m 标高处钢梁安装。（20.9m 标高处钢梁安装需要搭设支撑架，详见支撑架平面布置图。）第十一步：20.9m 和 21m 标高处钢梁安装。（20.9m 标高处钢梁安装需要搭设支撑架，详见支撑架平面布置图。）第十二步：20.9m 和 21m 标高处钢梁安装。（20.9m 标高处钢梁安装需要搭设支撑架，详见支撑架平面布置图。）第十三步：完成 20.9m 标高处钢梁吊装，21m 标高处钢梁安装。第十四步： 21m 标高处钢梁安装。第十五步：完成 21m 标高处钢梁安装。第十六步：350 吨履带吊和 400 吨履带吊进场开始吊装屋盖主桁架第十七步：5 台塔吊安装屋盖主桁架间的次梁及腹杆第十八步：钢棒安装完成第十九步：大剧院钢结构的安装完成，吊装设备撤场。
