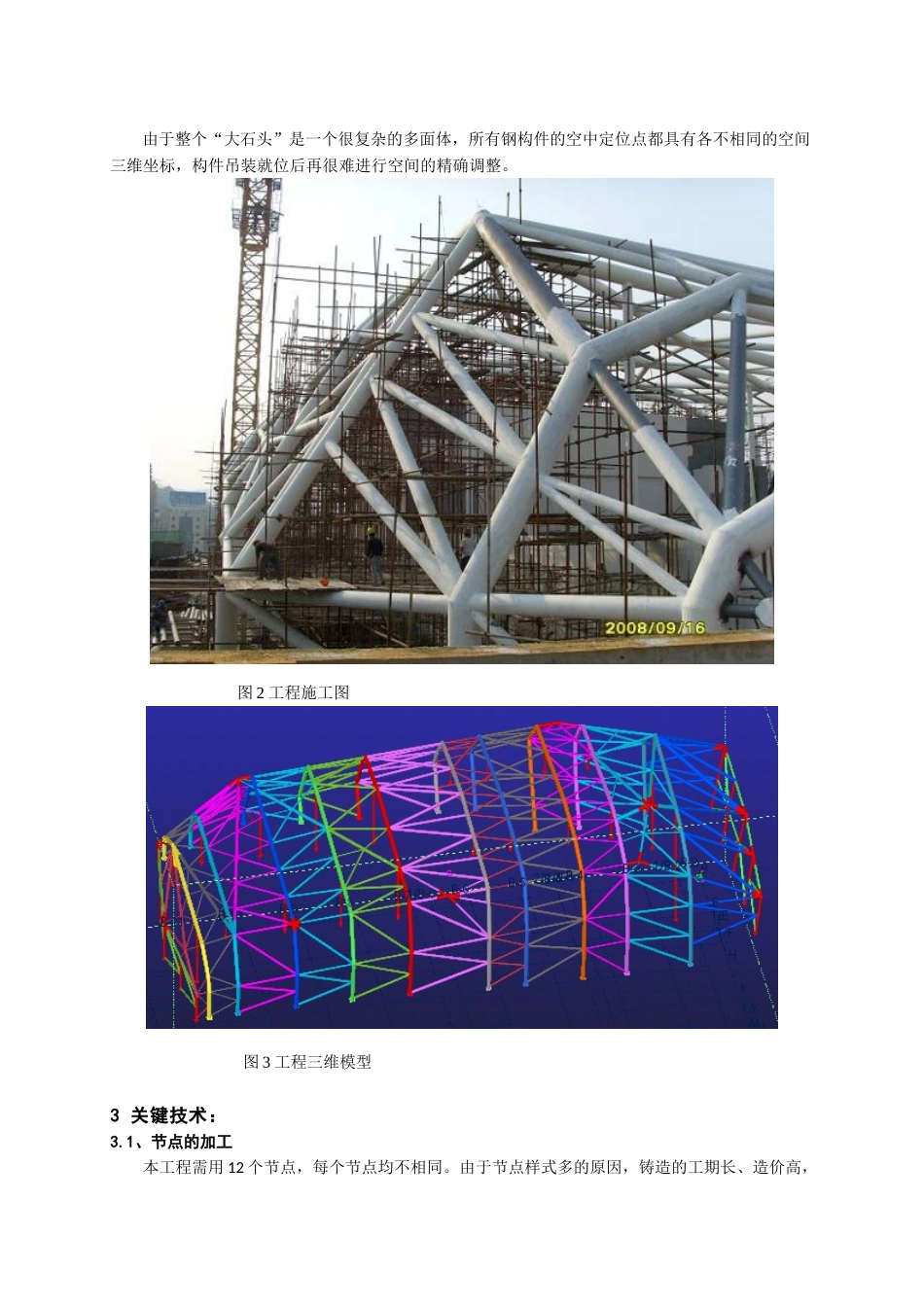

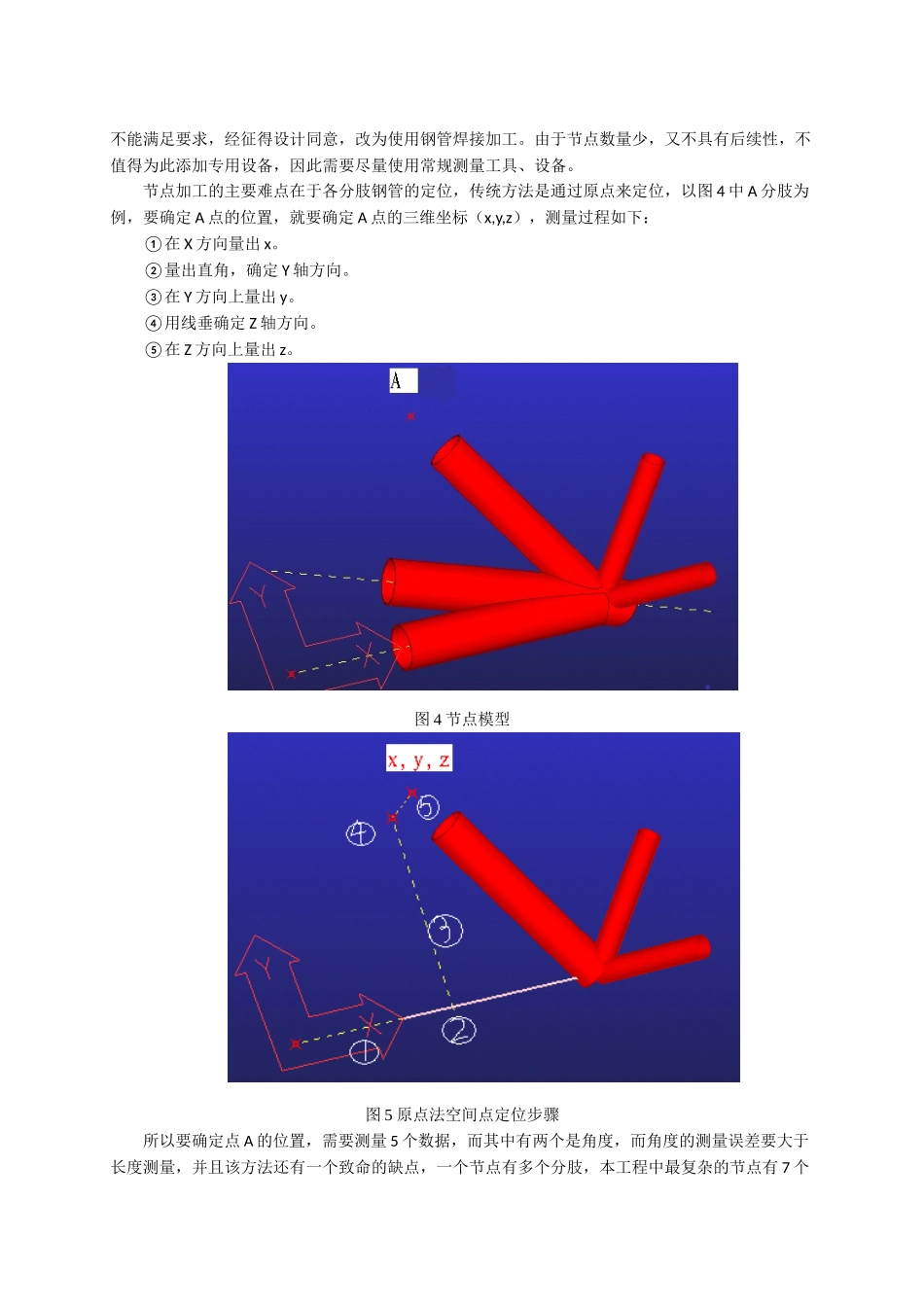

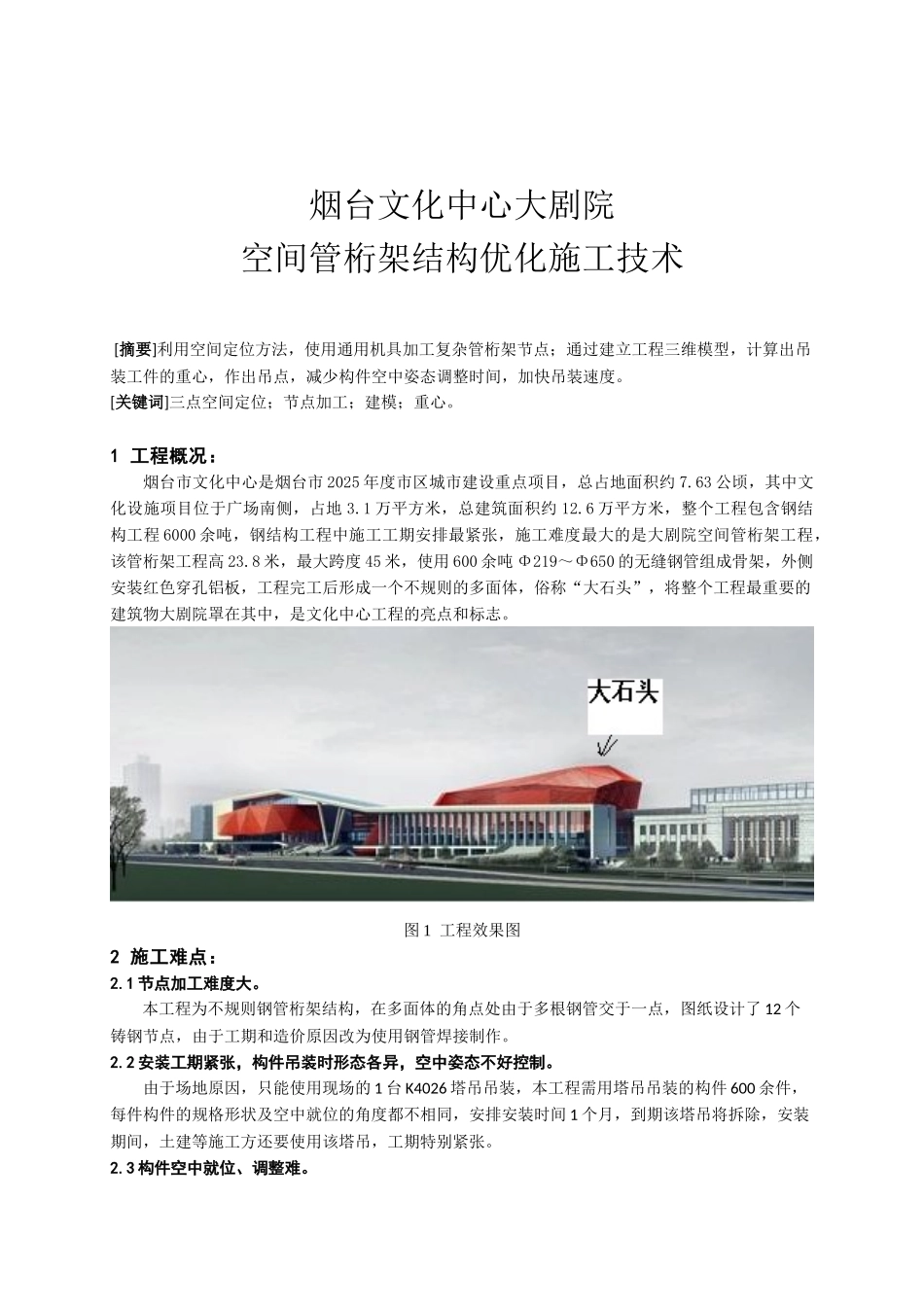

烟台文化中心大剧院空间管桁架结构优化施工技术 [摘要]利用空间定位方法，使用通用机具加工复杂管桁架节点；通过建立工程三维模型，计算出吊装工件的重心，作出吊点，减少构件空中姿态调整时间，加快吊装速度。[关键词]三点空间定位；节点加工；建模；重心。 1 工程概况：烟台市文化中心是烟台市 2025 年度市区城市建设重点项目，总占地面积约 7.63 公顷，其中文化设施项目位于广场南侧，占地 3.1 万平方米，总建筑面积约 12.6 万平方米，整个工程包含钢结构工程 6000 余吨，钢结构工程中施工工期安排最紧张，施工难度最大的是大剧院空间管桁架工程，该管桁架工程高 23.8 米，最大跨度 45 米，使用 600 余吨 Φ219～Φ650 的无缝钢管组成骨架，外侧安装红色穿孔铝板，工程完工后形成一个不规则的多面体，俗称“大石头”，将整个工程最重要的建筑物大剧院罩在其中，是文化中心工程的亮点和标志。图 1 工程效果图2 施工难点：2.1 节点加工难度大。本工程为不规则钢管桁架结构，在多面体的角点处由于多根钢管交于一点，图纸设计了 12 个铸钢节点，由于工期和造价原因改为使用钢管焊接制作。2.2 安装工期紧张，构件吊装时形态各异，空中姿态不好控制。由于场地原因，只能使用现场的 1 台 K4026 塔吊吊装，本工程需用塔吊吊装的构件 600 余件，每件构件的规格形状及空中就位的角度都不相同，安排安装时间 1 个月，到期该塔吊将拆除，安装期间，土建等施工方还要使用该塔吊，工期特别紧张。2.3 构件空中就位、调整难。由于整个“大石头”是一个很复杂的多面体，所有钢构件的空中定位点都具有各不相同的空间三维坐标，构件吊装就位后再很难进行空间的精确调整。 图 2 工程施工图 图 3 工程三维模型3 关键技术：3.1、节点的加工本工程需用 12 个节点，每个节点均不相同。由于节点样式多的原因，铸造的工期长、造价高，不能满足要求，经征得设计同意，改为使用钢管焊接加工。由于节点数量少，又不具有后续性，不值得为此添加专用设备，因此需要尽量使用常规测量工具、设备。节点加工的主要难点在于各分肢钢管的定位，传统方法是通过原点来定位，以图 4 中 A 分肢为例，要确定 A 点的位置，就要确定 A 点的三维坐标（x,y,z），测量过程如下：①在 X 方向量出 x。②量出直角，确定 Y 轴方向。③在 Y 方向上量出 y。④用线垂确定 Z 轴方向。⑤在 Z 方向上量出 z。图 4 节点模型图 5 原...
