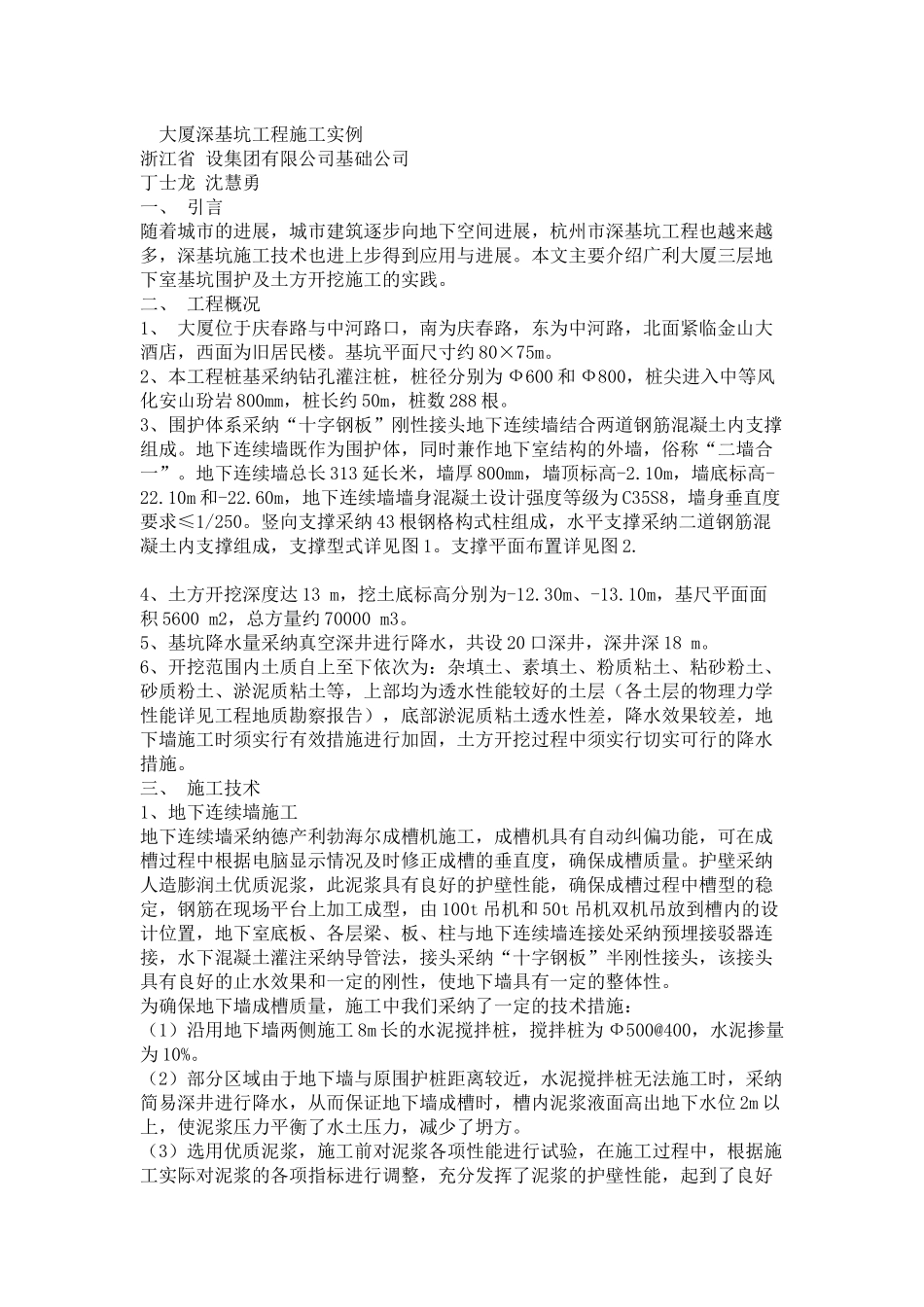

大厦深基坑工程施工实例 浙江省 设集团有限公司基础公司 丁士龙 沈慧勇 一、 引言 随着城市的进展，城市建筑逐步向地下空间进展，杭州市深基坑工程也越来越多，深基坑施工技术也进上步得到应用与进展。本文主要介绍广利大厦三层地下室基坑围护及土方开挖施工的实践。 二、 工程概况 1、 大厦位于庆春路与中河路口，南为庆春路，东为中河路，北面紧临金山大酒店，西面为旧居民楼。基坑平面尺寸约 80×75m。 2、本工程桩基采纳钻孔灌注桩，桩径分别为 Ф600 和 Ф800，桩尖进入中等风化安山玢岩 800mm，桩长约 50m，桩数 288 根。 3、围护体系采纳“十字钢板”刚性接头地下连续墙结合两道钢筋混凝土内支撑组成。地下连续墙既作为围护体，同时兼作地下室结构的外墙，俗称“二墙合一”。地下连续墙总长 313 延长米，墙厚 800mm，墙顶标高-2.10m，墙底标高-22.10m 和-22.60m，地下连续墙墙身混凝土设计强度等级为 C35S8，墙身垂直度要求≤1/250。竖向支撑采纳 43 根钢格构式柱组成，水平支撑采纳二道钢筋混凝土内支撑组成，支撑型式详见图 1。支撑平面布置详见图 2. 4、土方开挖深度达 13 m，挖土底标高分别为-12.30m、-13.10m，基尺平面面积 5600 m2，总方量约 70000 m3。 5、基坑降水量采纳真空深井进行降水，共设 20 口深井，深井深 18 m。 6、开挖范围内土质自上至下依次为：杂填土、素填土、粉质粘土、粘砂粉土、砂质粉土、淤泥质粘土等，上部均为透水性能较好的土层（各土层的物理力学性能详见工程地质勘察报告），底部淤泥质粘土透水性差，降水效果较差，地下墙施工时须实行有效措施进行加固，土方开挖过程中须实行切实可行的降水措施。 三、 施工技术 1、地下连续墙施工 地下连续墙采纳德产利勃海尔成槽机施工，成槽机具有自动纠偏功能，可在成槽过程中根据电脑显示情况及时修正成槽的垂直度，确保成槽质量。护壁采纳人造膨润土优质泥浆，此泥浆具有良好的护壁性能，确保成槽过程中槽型的稳定，钢筋在现场平台上加工成型，由 100t 吊机和 50t 吊机双机吊放到槽内的设计位置，地下室底板、各层梁、板、柱与地下连续墙连接处采纳预埋接驳器连接，水下混凝土灌注采纳导管法，接头采纳“十字钢板”半刚性接头，该接头具有良好的止水效果和一定的刚性，使地下墙具有一定的整体性。 为确保地下墙成槽质量，施工中我们采纳了一定的技术措施： （1）沿用地下墙两侧施工 8m 长的水泥搅拌桩，搅拌...
