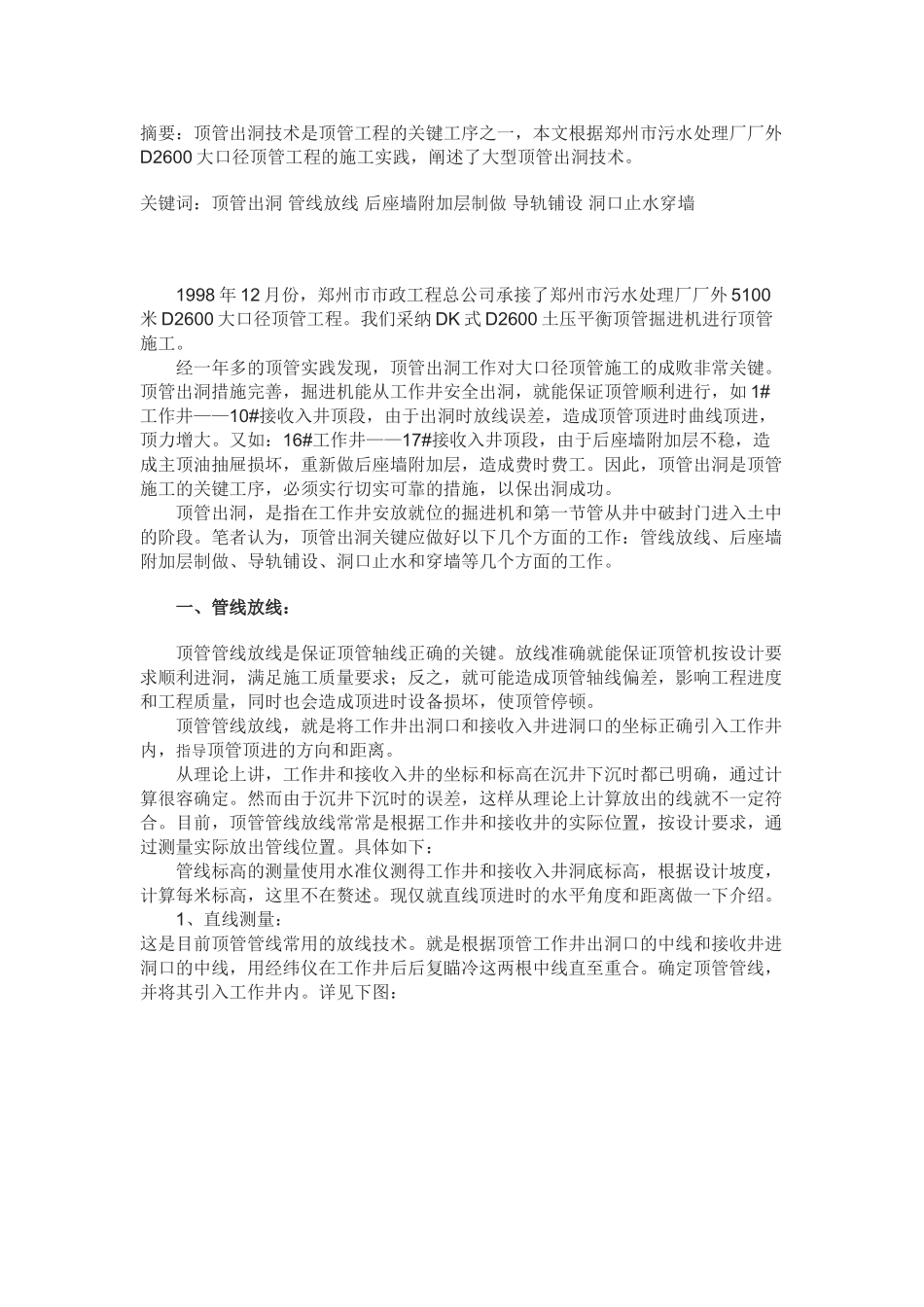

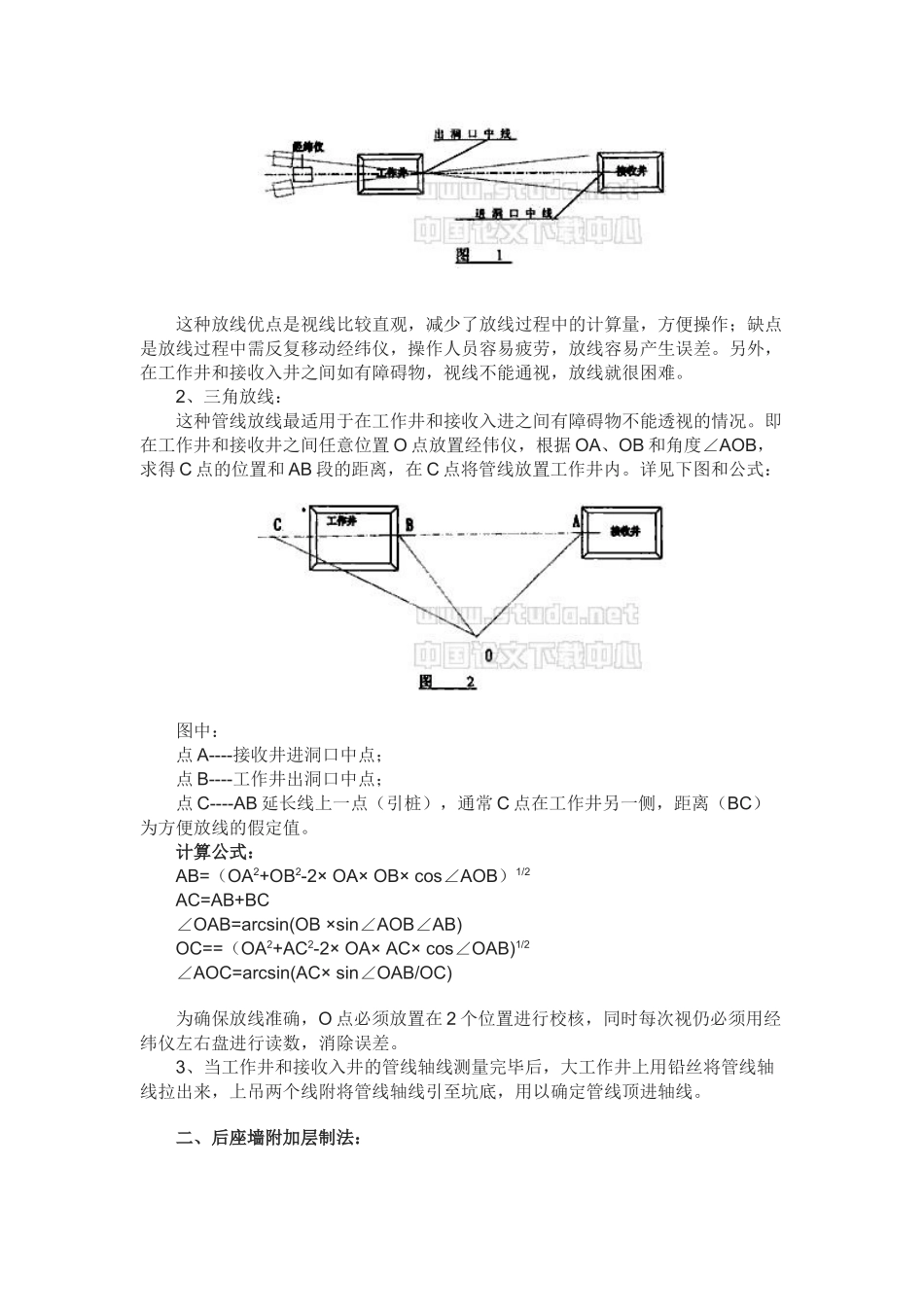

摘要：顶管出洞技术是顶管工程的关键工序之一，本文根据郑州市污水处理厂厂外D2600 大口径顶管工程的施工实践，阐述了大型顶管出洞技术。 关键词：顶管出洞 管线放线 后座墙附加层制做 导轨铺设 洞口止水穿墙 1998 年 12 月份，郑州市市政工程总公司承接了郑州市污水处理厂厂外 5100米 D2600 大口径顶管工程。我们采纳 DK 式 D2600 土压平衡顶管掘进机进行顶管施工。 经一年多的顶管实践发现，顶管出洞工作对大口径顶管施工的成败非常关键。顶管出洞措施完善，掘进机能从工作井安全出洞，就能保证顶管顺利进行，如 1#工作井——10#接收入井顶段，由于出洞时放线误差，造成顶管顶进时曲线顶进，顶力增大。又如：16#工作井——17#接收入井顶段，由于后座墙附加层不稳，造成主顶油抽屉损坏，重新做后座墙附加层，造成费时费工。因此，顶管出洞是顶管施工的关键工序，必须实行切实可靠的措施，以保出洞成功。 顶管出洞，是指在工作井安放就位的掘进机和第一节管从井中破封门进入土中的阶段。笔者认为，顶管出洞关键应做好以下几个方面的工作：管线放线、后座墙附加层制做、导轨铺设、洞口止水和穿墙等几个方面的工作。 一、管线放线： 顶管管线放线是保证顶管轴线正确的关键。放线准确就能保证顶管机按设计要求顺利进洞，满足施工质量要求；反之，就可能造成顶管轴线偏差，影响工程进度和工程质量，同时也会造成顶进时设备损坏，使顶管停顿。 顶管管线放线，就是将工作井出洞口和接收入井进洞口的坐标正确引入工作井内，指导顶管顶进的方向和距离。 从理论上讲，工作井和接收入井的坐标和标高在沉井下沉时都已明确，通过计算很容确定。然而由于沉井下沉时的误差，这样从理论上计算放出的线就不一定符合。目前，顶管管线放线常常是根据工作井和接收井的实际位置，按设计要求，通过测量实际放出管线位置。具体如下： 管线标高的测量使用水准仪测得工作井和接收入井洞底标高，根据设计坡度，计算每米标高，这里不在赘述。现仅就直线顶进时的水平角度和距离做一下介绍。 1、直线测量：这是目前顶管管线常用的放线技术。就是根据顶管工作井出洞口的中线和接收井进洞口的中线，用经纬仪在工作井后后复瞄冷这两根中线直至重合。确定顶管管线，并将其引入工作井内。详见下图： 这种放线优点是视线比较直观，减少了放线过程中的计算量，方便操作；缺点是放线过程中需反复移动经纬仪，操作人员容易疲劳，放线容易产生误差。另外，在工...
