扁担沟沉管灌注桩施工组织设计

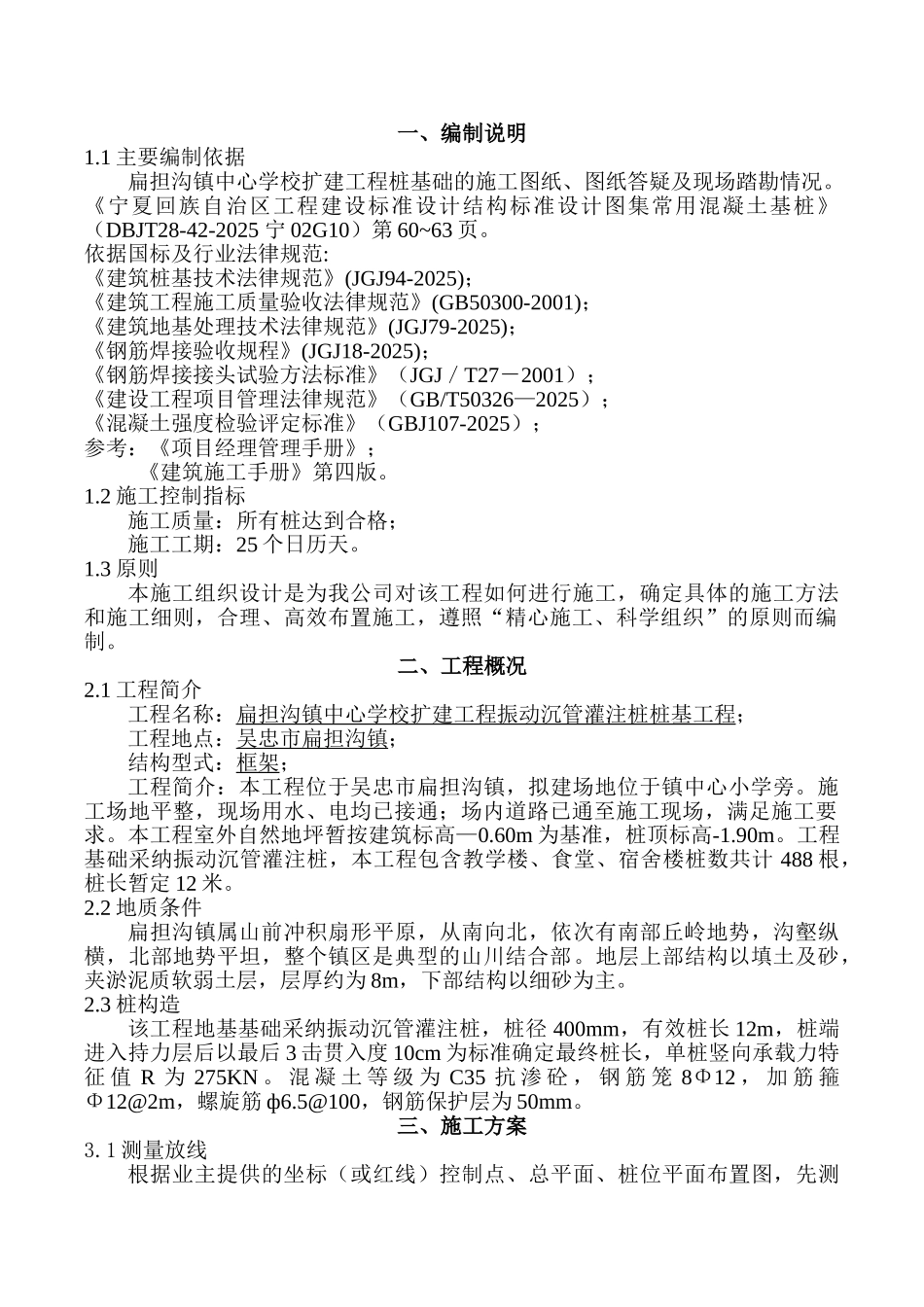

一、编制说明1.1 主要编制依据扁担沟镇中心学校扩建工程桩基础的施工图纸、图纸答疑及现场踏勘情况。《宁夏回族自治区工程建设标准设计结构标准设计图集常用混凝土基桩》（DBJT28-42-2025 宁 02G10）第 60~63 页。依据国标及行业法律规范:《建筑桩基技术法律规范》(JGJ94-2025)；《建筑工程施工质量验收法律规范》(GB50300-2001)；《建筑地基处理技术法律规范》(JGJ79-2025)；《钢筋焊接验收规程》(JGJ18-2025)；《钢筋焊接接头试验方法标准》（JGJ／T27－2001）；《建设工程项目管理法律规范》（GB/T50326—2025）；《混凝土强度检验评定标准》（GBJ107-2025）；参考：《项目经理管理手册》；《建筑施工手册》第四版。1.2 施工控制指标施工质量：所有桩达到合格；施工工期：25 个日历天。1.3 原则本施工组织设计是为我公司对该工程如何进行施工，确定具体的施工方法和施工细则，合理、高效布置施工，遵照“精心施工、科学组织”的原则而编制。二、工程概况2.1 工程简介工程名称：扁担沟镇中心学校扩建工程振动沉管灌注桩 桩基工程 ；工程地点：吴忠市扁担沟镇；结构型式：框架；工程简介：本工程位于吴忠市扁担沟镇，拟建场地位于镇中心小学旁。施工场地平整，现场用水、电均已接通；场内道路已通至施工现场，满足施工要求。本工程室外自然地坪暂按建筑标高—0.60m 为基准，桩顶标高-1.90m。工程基础采纳振动沉管灌注桩，本工程包含教学楼、食堂、宿舍楼桩数共计 488 根，桩长暂定 12 米。2.2 地质条件扁担沟镇属山前冲积扇形平原，从南向北，依次有南部丘岭地势，沟壑纵横，北部地势平坦，整个镇区是典型的山川结合部。地层上部结构以填土及砂，夹淤泥质软弱土层，层厚约为 8m，下部结构以细砂为主。2.3 桩构造该工程地基基础采纳振动沉管灌注桩，桩径 400mm，有效桩长 12m，桩端进入持力层后以最后 3 击贯入度 10cm 为标准确定最终桩长，单桩竖向承载力特征 值 R 为 275KN 。 混 凝 土 等 级 为 C35 抗 渗 砼 ， 钢 筋 笼 8Φ12 ， 加 筋 箍Φ12@2m，螺旋筋 ф6.5@100，钢筋保护层为 50mm。三、施工方案3.1 测量放线根据业主提供的坐标（或红线）控制点、总平面、桩位平面布置图，先测放建筑物主轴线交点和利于保护的轴线控制点，然后依次测放各桩点，并做好引测标志，以便在成桩时控制成桩轴线及桩顶标高。桩位放样和标高引测后先进行自查（轴线点的误差控制 20mm 以内，桩位误差控制在...
