扬州某发电公司2×600MW扩建工程钢屋架制作安装施工方案

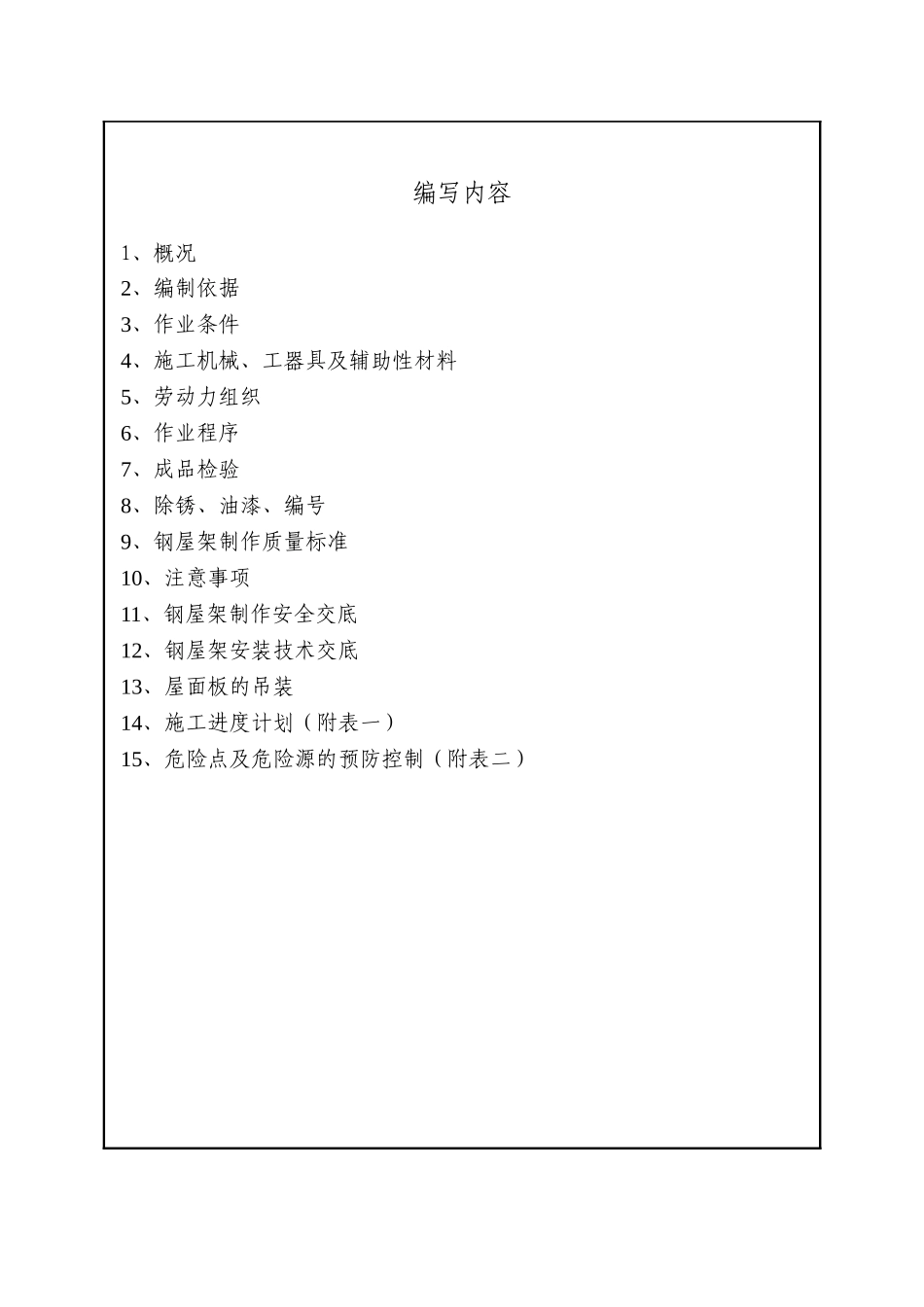

施工技术方案第 1 页共 9 页编写内容1、概况2、编制依据3、作业条件4、施工机械、工器具及辅助性材料5、劳动力组织6、作业程序7、成品检验8、除锈、油漆、编号9、钢屋架制作质量标准10、注意事项11、钢屋架制作安全交底12、钢屋架安装技术交底13、屋面板的吊装14、施工进度计划（附表一）15、危险点及危险源的预防控制（附表二）施工技术方案第 2 页共 9 页1、概况1． 1 本工程是扬州**发电有限责任公司二期工程 4×600MW 烟气脱硫工程的石膏存放库，工程为单层单跨工业厂房，排架结构，跨度为 24m，柱距为 5.4m、5.1m，全长为 27.32m，现浇钢筋混凝土矩形柱，屋架采纳国家标准图集梯形钢屋架 97G511，选用屋架为 GWJ24—6A1，屋面结构采纳预应力钢筋混凝土大型屋面板，拟采纳预制工厂定制加工，地震裂度为 7 级，按常规施工方法进行钢屋架制作。2、编制依据2．1．1《石膏脱水及废水处理综合楼》2．1．2《扬州**发电责任公司脱硫工程组织设计》2．2 引用技术法律规范及标准2．2．1《电力建设施工及验收法律规范》（火力发电厂焊接篇）DL/T5007—922．2．2〈电厂建设安全工作规程〉（火力电厂部分）DL/5009.20252．2．3《钢结构工程施工质量验收法律规范》GB50205—20013、作业条件3．1 材料已全部到位，并已经向甲方及监理申报确认3．2 施工机具、施工人员到位，具备制作安装能力3．3 凡影响设备安装的建筑施工应完工，施工现场清洁无杂物，并做好土建交付安装中间验收交接书3．4 屋架基础上已做好了安装基准线与基准标高4、施工机械：工器具及辅助材料的配备4．1 施工机械：工器具的配备，详见下表序号种类规格型号单位数量1塔吊QTZ63台12汽车吊50T台13汽车吊25T台14施工线φ1㎜m2005水平尺500㎜把26水平仪DZS3台17经纬仪J2台18其它常用工具若干4．2 辅助性材料的配备脚手板：100 块脚手管：500 米倒链：6 个钢丝绳：100m施工技术方案第 3 页共 9 页5、劳动力组织，详见下表工种人数安装和起重班长各 1 名安装和起重组长各 1 名安装作业人员10 名起重作业4 名电工1 名架子工5 名焊工3 名合计：25 人6、作业程序现场放样→下料→装配→拼装→焊接→成品检验→油漆防腐→安装6．1 放样：根据施工图放实样，放样时要预留焊接收缩量，采纳屋架焊接工法规定的表 1 数值，保证几何尺寸，合理的用料，下料采纳氧割或锯切，其公差定为±2。㎜6．2．1 下料前必须先进行原材料的矫正，矫正后的偏差不应超过...
