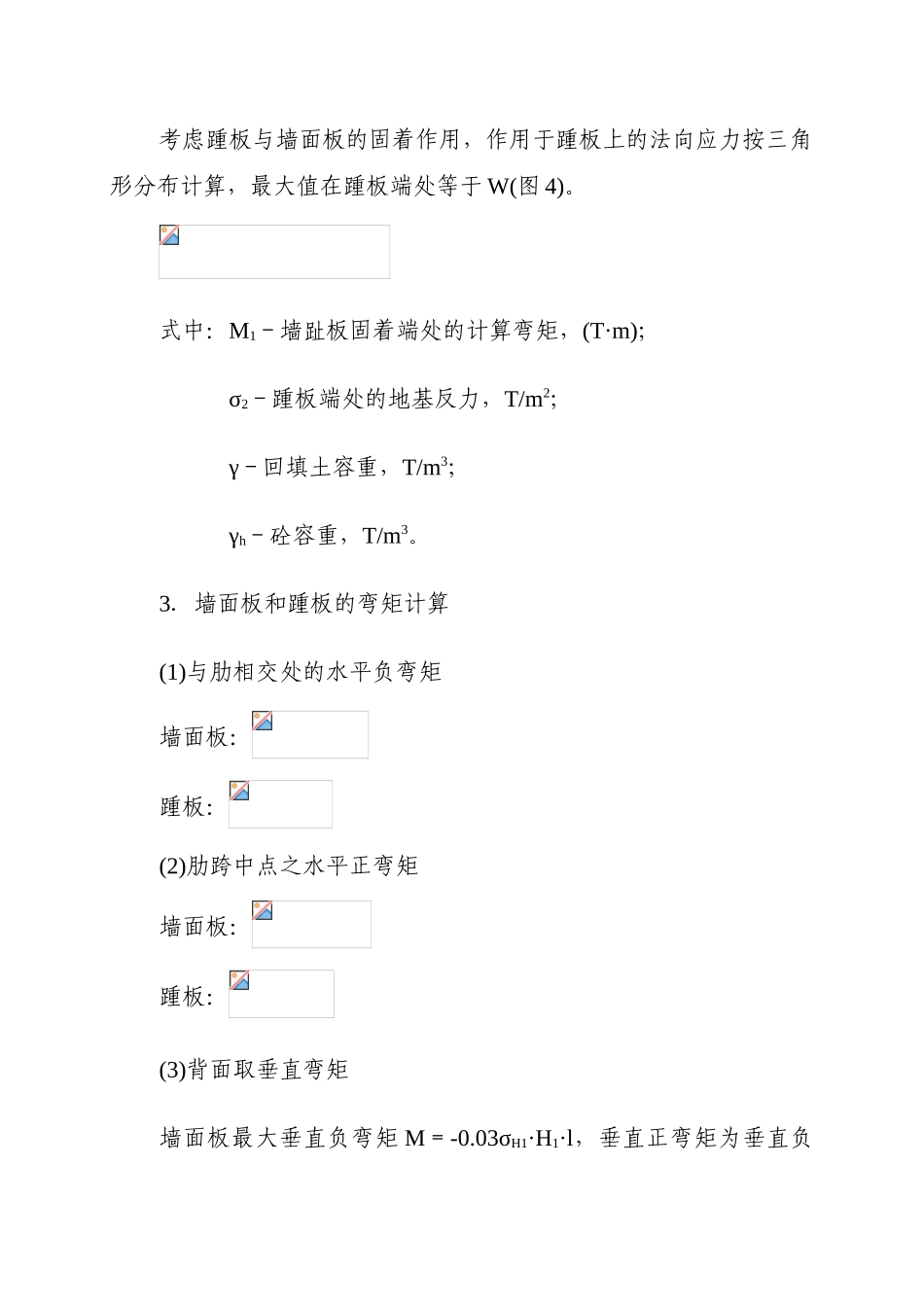

扶壁式挡土墙计算书溢洪闸的上下游连接段边墙较高，采纳 C20 扶壁式挡土墙。墙高自 12.2～17.4m 高不等，在此选用 17.4m 墙高为例进行计算。其余计算方法相同，不再一一列出。(一)基本设计资料1．钢筋砼扶壁式挡土墙，墙高 H＝17.4m，埋入土中深度 h＝1.4m，墙趾板根据无覆盖土考虑。2．墙后回填土参数考虑墙过高，土压力过大，采纳水泥土回填，容重取用 γ=1.8T/m3。要求等值内摩擦角 ψ≥55°。等值内摩擦角是指把粘聚力计入内摩擦角内的数值，其值可以用下式计算：式中：ψ′，C 为现场实测回填土的内摩擦角和粘聚力。3．抗滑稳定系数 KC≥1.3，倾覆稳定系数 K0≥1.5，滑动摩擦系数 f＝0.4。4．C20 砼抗压强度 fC＝10.0N/mm2；抗拉强度 f1＝1.10N/mm2II 级钢筋抗拉强度［σg］＝310N/mm2。II 级钢筋弹性模量 Eg＝2.0×105 N/mm25．砼裂缝容许开展宽度 δmax＝0.25mm(二)计算方法1．计算的一般方法扶壁式挡圭墙由趾板、踵板、墙面板及肋四部分组成，设计时取两肋跨中到跨中或肋中到肋中为一计算单元；对于趾板和肋分别按矩形或肋形悬壁梁考虑；对于墙面板和踵板是三向固定板，属超静定结构，按简化假定的近似方法进行计算。具体计算采纳《城市道路设计手册》中挡土墙设计的有关章节提供的简化方法。2．墙面板和踵板计算荷载(1)墙面板为简化计算，近似采纳图 1 中的梯形 ABCDE 来代替相应的法向应力图，外力图形中假设。对于两肋中点的正弯矩采纳跨中1/2 段承受最大土压力 σPj(图 2)；对于墙面板与肋固着端的负弯矩，采纳第三个 H1段承受最大土压力 σPj(图 3)。(2)踵板考虑踵板与墙面板的固着作用，作用于踵板上的法向应力按三角形分布计算，最大值在踵板端处等于 W(图 4)。式中：M1－墙趾板固着端处的计算弯矩，(T·m)； σ2－踵板端处的地基反力，T/m2； γ－回填土容重，T/m3； γh－砼容重，T/m3。3．墙面板和踵板的弯矩计算(1)与肋相交处的水平负弯矩墙面板：踵板：(2)肋跨中点之水平正弯矩墙面板：踵板：(3)背面取垂直弯矩墙面板最大垂直负弯矩 M＝-0.03σH1·H1·l，垂直正弯矩为垂直负弯矩的 1/4。4．肋上的作用荷载及其厚度计算取跨中一段的墙面板与肋共同作用，构成一变截面的悬壁式 T 形梁，其弯矩和剪力如下：ENfj＝γHiSwi(0.5Hi+hi)λMHi＝式中：Swi为 T 形梁的受压区有效翼缘宽度，； b－肋宽；l－跨间净距。(三)尺寸及配筋计算1．土压力计算2．基本尺寸的确定(1)节跨布置跨间净距...
