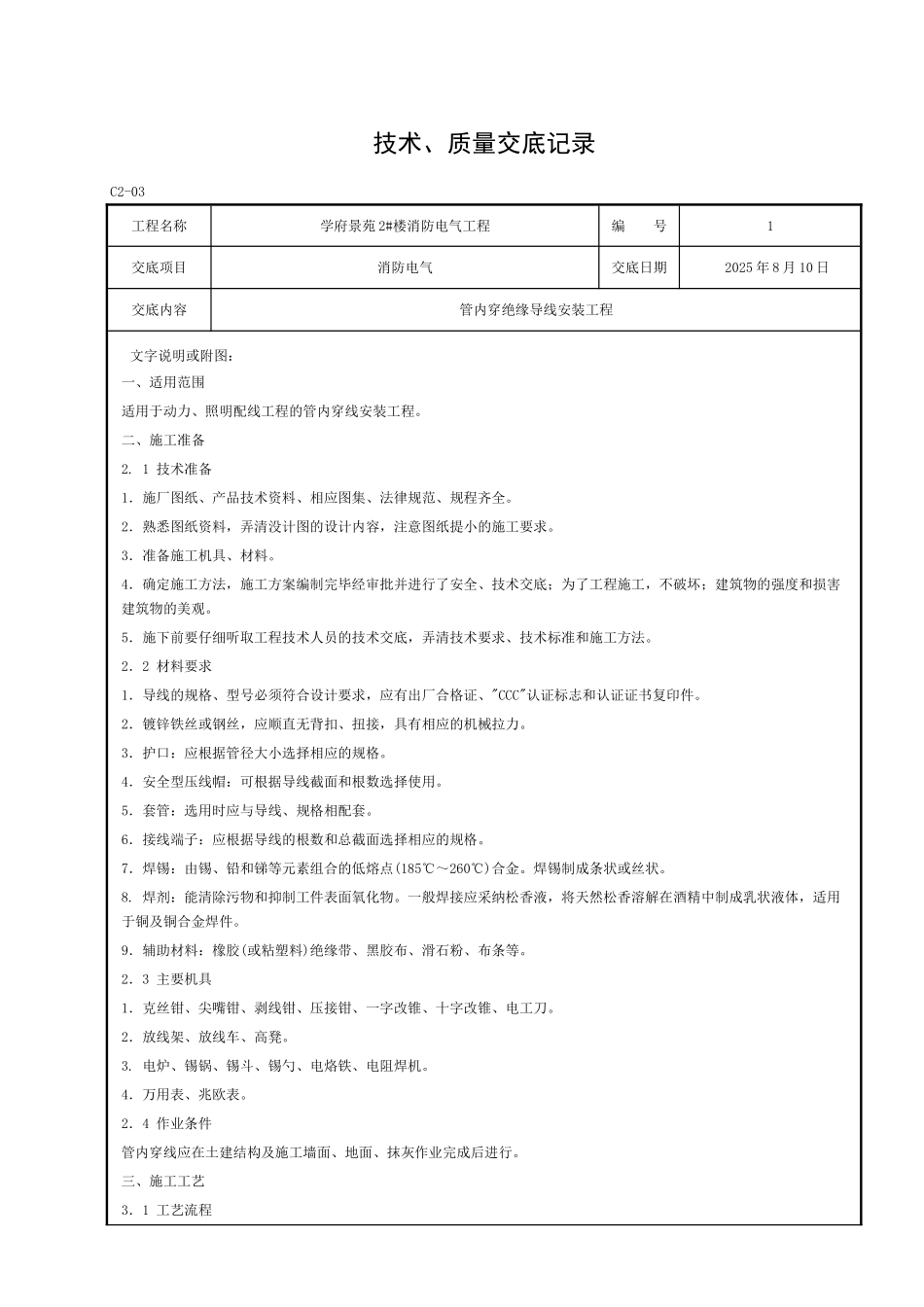

技术、质量交底记录C2-03工程名称学府景苑 2#楼消防电气工程编 号1交底项目消防电气交底日期 2025 年 8 月 10 日交底内容管内穿绝缘导线安装工程文字说明或附图：一、适用范围适用于动力、照明配线工程的管内穿线安装工程。二、施工准备2. 1 技术准备1．施厂图纸、产品技术资料、相应图集、法律规范、规程齐全。2．熟悉图纸资料，弄清没计图的设计内容，注意图纸提小的施工要求。3．准备施工机具、材料。4．确定施工方法，施工方案编制完毕经审批并进行了安全、技术交底；为了工程施工，不破坏；建筑物的强度和损害建筑物的美观。5．施下前要仔细听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。2．2 材料要求1．导线的规格、型号必须符合设计要求，应有出厂合格证、"CCC"认证标志和认证证书复印件。2．镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。3．护口：应根据管径大小选择相应的规格。4．安全型压线帽：可根据导线截面和根数选择使用。5．套管：选用时应与导线、规格相配套。6．接线端子：应根据导线的根数和总截面选择相应的规格。7．焊锡：由锡、铅和锑等元素组合的低熔点(185℃～260℃)合金。焊锡制成条状或丝状。8. 焊剂：能清除污物和抑制工件表面氧化物。一般焊接应采纳松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。9．辅助材料：橡胶(或粘塑料)绝缘带、黑胶布、滑石粉、布条等。2．3 主要机具1．克丝钳、尖嘴钳、剥线钳、压接钳、一字改锥、十字改锥、电工刀。2．放线架、放线车、高凳。3. 电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。4．万用表、兆欧表。2．4 作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。三、施工工艺3．1 工艺流程3．2 操作工艺1．选择导线(1)应根据设计图要求选择导线。（2)相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。接受人： 交底人： 张维里鸡西市建设工程质量监督站监制技术、质量交底记录C2-03工程名称学府景苑 2#楼消防电气工程编 号2交底项目消防电气交底日期 2025 年 8 月 10 日交底内容管内穿绝缘导线安装工程文字说明或附图：2．穿带线(1)穿带线的同时，检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。(2)穿带线的方法1)带线一般均采纳 φ1.2mm～φ2．Omm 的铁丝或钢...
