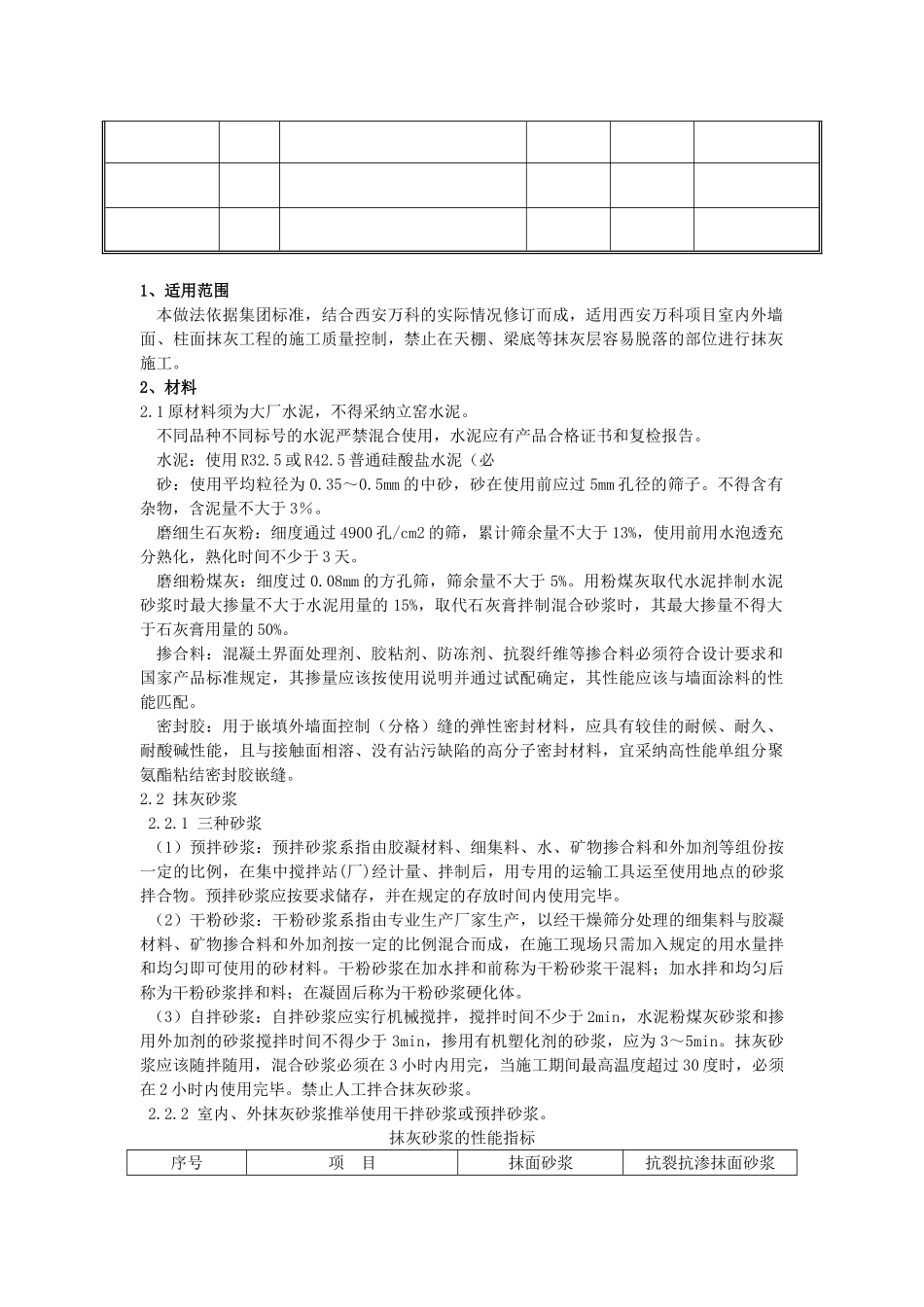

西安万科企业有限公司抹灰工程施工工艺及节点做法 修订记录日 期修订状态修改内容修改人审核人批准人1、适用范围 本做法依据集团标准，结合西安万科的实际情况修订而成，适用西安万科项目室内外墙面、柱面抹灰工程的施工质量控制，禁止在天棚、梁底等抹灰层容易脱落的部位进行抹灰施工。 2、材料 2.1 原材料须为大厂水泥，不得采纳立窑水泥。不同品种不同标号的水泥严禁混合使用，水泥应有产品合格证书和复检报告。 水泥：使用 R32.5 或 R42.5 普通硅酸盐水泥（必 砂：使用平均粒径为 0.35～0.5mm 的中砂，砂在使用前应过 5mm 孔径的筛子。不得含有杂物，含泥量不大于 3％。 磨细生石灰粉：细度通过 4900 孔/cm2 的筛，累计筛余量不大于 13%，使用前用水泡透充分熟化，熟化时间不少于 3 天。 磨细粉煤灰：细度过 0.08mm 的方孔筛，筛余量不大于 5%。用粉煤灰取代水泥拌制水泥砂浆时最大掺量不大于水泥用量的 15%，取代石灰膏拌制混合砂浆时，其最大掺量不得大于石灰膏用量的 50%。 掺合料：混凝土界面处理剂、胶粘剂、防冻剂、抗裂纤维等掺合料必须符合设计要求和国家产品标准规定，其掺量应该按使用说明并通过试配确定，其性能应该与墙面涂料的性能匹配。 密封胶：用于嵌填外墙面控制（分格）缝的弹性密封材料，应具有较佳的耐候、耐久、耐酸碱性能，且与接触面相溶、没有沾污缺陷的高分子密封材料，宜采纳高性能单组分聚氨酯粘结密封胶嵌缝。 2.2 抹灰砂浆 2.2.1 三种砂浆 （1）预拌砂浆：预拌砂浆系指由胶凝材料、细集料、水、矿物掺合料和外加剂等组份按一定的比例，在集中搅拌站(厂)经计量、拌制后，用专用的运输工具运至使用地点的砂浆拌合物。预拌砂浆应按要求储存，并在规定的存放时间内使用完毕。 （2）干粉砂浆：干粉砂浆系指由专业生产厂家生产，以经干燥筛分处理的细集料与胶凝材料、矿物掺合料和外加剂按一定的比例混合而成，在施工现场只需加入规定的用水量拌和均匀即可使用的砂材料。干粉砂浆在加水拌和前称为干粉砂浆干混料；加水拌和均匀后称为干粉砂浆拌和料；在凝固后称为干粉砂浆硬化体。 （3）自拌砂浆：自拌砂浆应实行机械搅拌，搅拌时间不少于 2min，水泥粉煤灰砂浆和掺用外加剂的砂浆搅拌时间不得少于 3min，掺用有机塑化剂的砂浆，应为 3～5min。抹灰砂浆应该随拌随用，混合砂浆必须在 3 小时内用完，当施工期间最高温度超过 30 度时，必须在 2 小时内使用完毕。禁止人...
