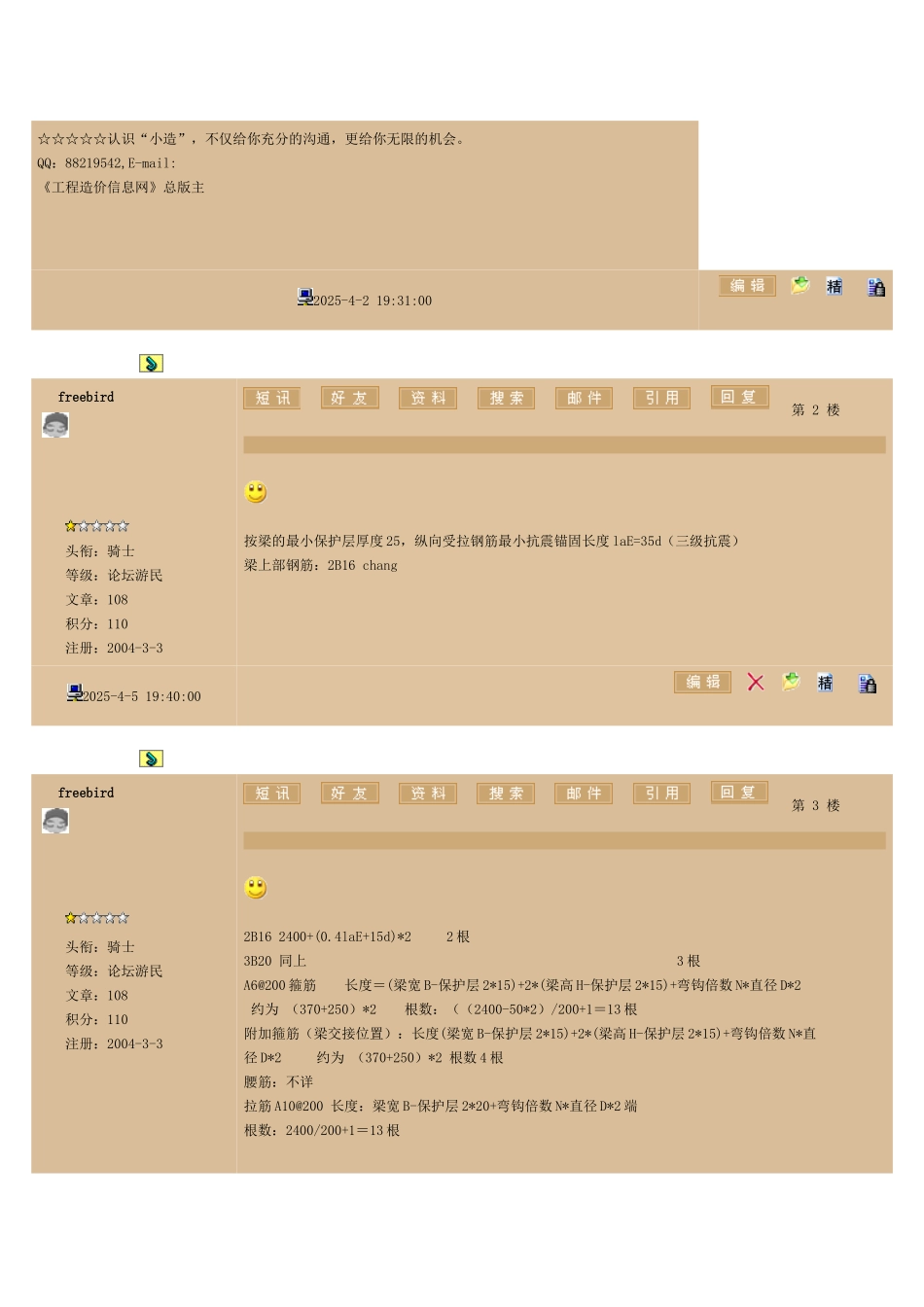

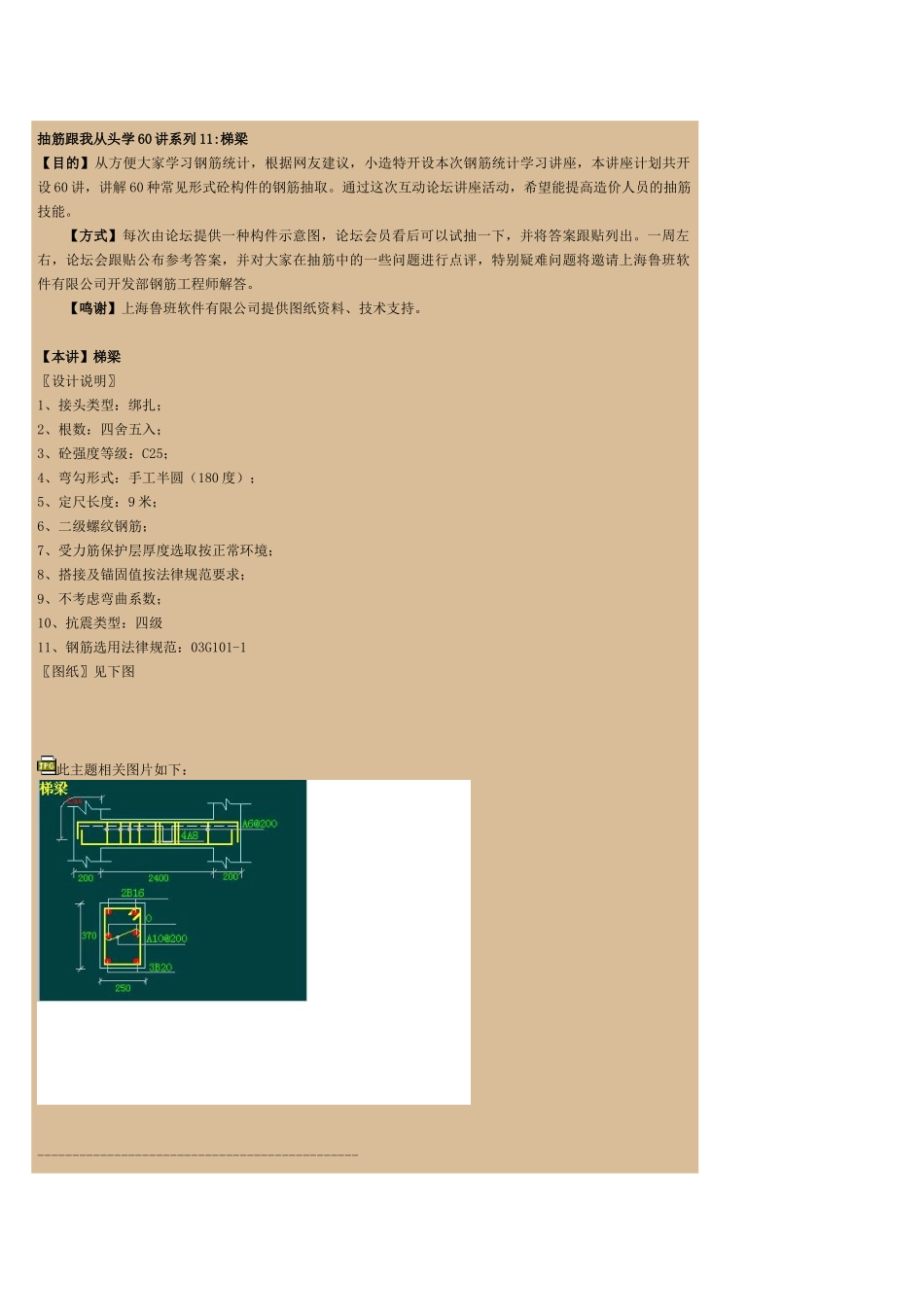

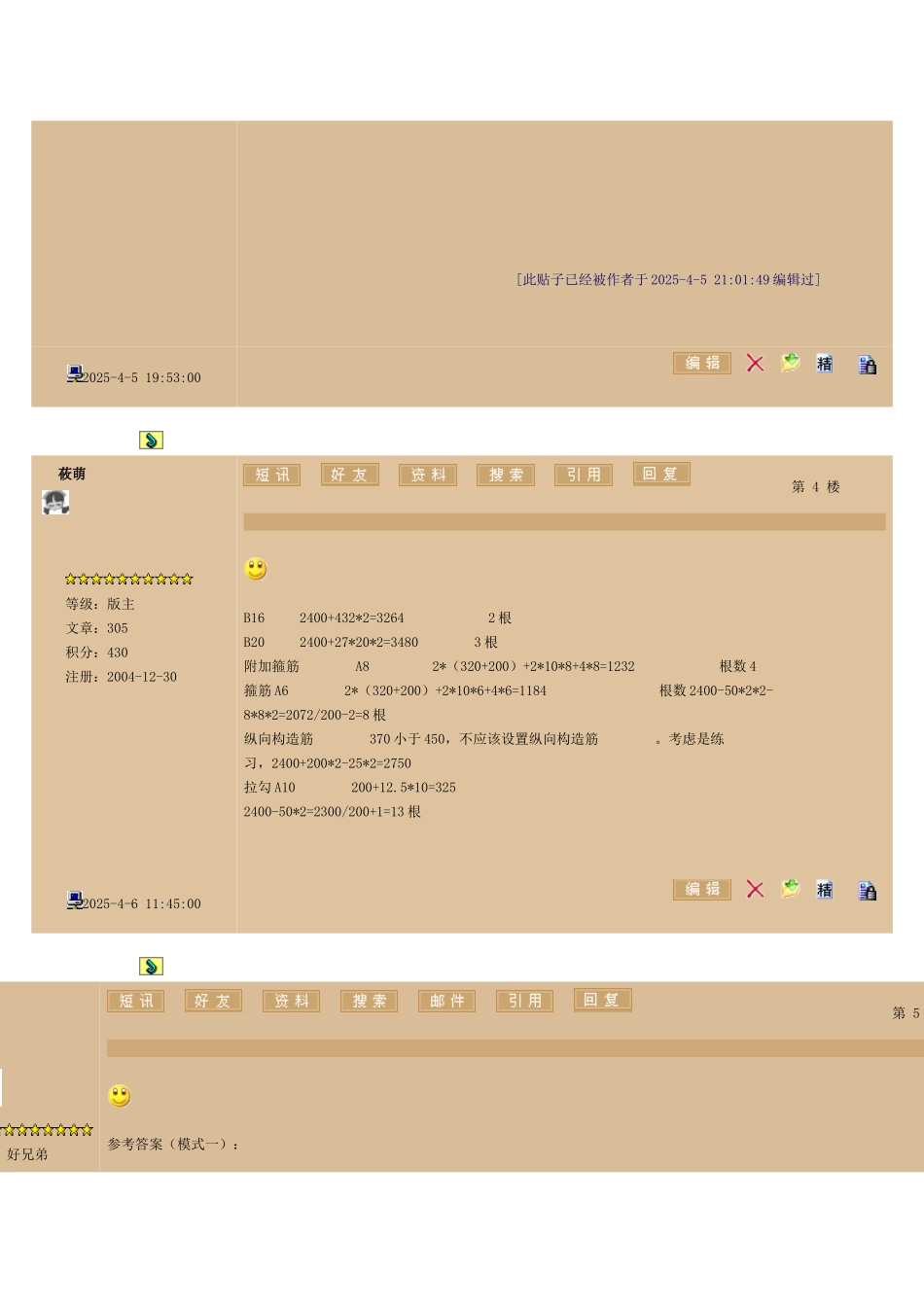

抽筋跟我从头学 60 讲系列 11:梯梁【目的】从方便大家学习钢筋统计，根据网友建议，小造特开设本次钢筋统计学习讲座，本讲座计划共开设 60 讲，讲解 60 种常见形式砼构件的钢筋抽取。通过这次互动论坛讲座活动，希望能提高造价人员的抽筋技能。 【方式】每次由论坛提供一种构件示意图，论坛会员看后可以试抽一下，并将答案跟贴列出。一周左右，论坛会跟贴公布参考答案，并对大家在抽筋中的一些问题进行点评，特别疑难问题将邀请上海鲁班软件有限公司开发部钢筋工程师解答。 【鸣谢】上海鲁班软件有限公司提供图纸资料、技术支持。 【本讲】梯梁〖设计说明〗1、接头类型：绑扎；2、根数：四舍五入；3、砼强度等级：C25；4、弯勾形式：手工半圆（180 度）；5、定尺长度：9 米；6、二级螺纹钢筋；7、受力筋保护层厚度选取按正常环境；8、搭接及锚固值按法律规范要求；9、不考虑弯曲系数；10、抗震类型：四级11、钢筋选用法律规范：03G101-1〖图纸〗见下图此主题相关图片如下：----------------------------------------------☆☆☆☆☆认识“小造”，不仅给你充分的沟通，更给你无限的机会。 QQ：88219542,E-mail: 《工程造价信息网》总版主 2025-4-2 19:31:00 freebird 头衔：骑士 等级：论坛游民 文章：108 积分：110 注册：2004-3-3 第 2 楼 按梁的最小保护层厚度 25，纵向受拉钢筋最小抗震锚固长度 laE=35d（三级抗震）梁上部钢筋：2B16 chang2025-4-5 19:40:00 freebird 头衔：骑士 等级：论坛游民 文章：108 积分：110 注册：2004-3-3 第 3 楼 2B16 2400+(0.4laE+15d)*2 2 根3B20 同上 3 根A6@200 箍筋 长度＝(梁宽 B-保护层 2*15)+2*(梁高 H-保护层 2*15)+弯钩倍数 N*直径 D*2 约为 （370+250）*2 根数：（（2400-50*2）/200+1＝13 根附加箍筋（梁交接位置）：长度(梁宽 B-保护层 2*15)+2*(梁高 H-保护层 2*15)+弯钩倍数 N*直径 D*2 约为 （370+250）*2 根数 4 根腰筋：不详拉筋 A10@200 长度：梁宽 B-保护层 2*20+弯钩倍数 N*直径 D*2 端 根数：2400/200+1＝13 根 [此贴子已经被作者于 2025-4-5 21:01:49 编辑过]2025-4-5 19:53:00 莜萌 等级：版主 文章：305 积分：430 注册：2004-12-30 第 4 楼 B16 2400+432*2=3264 2 根B20 2400+27*20*2=3480 3 根附加箍筋 A8 2*（320+200）+2*10*8+4*8=1232 根数 4箍筋 A6 2*（320+200）+2*1...
