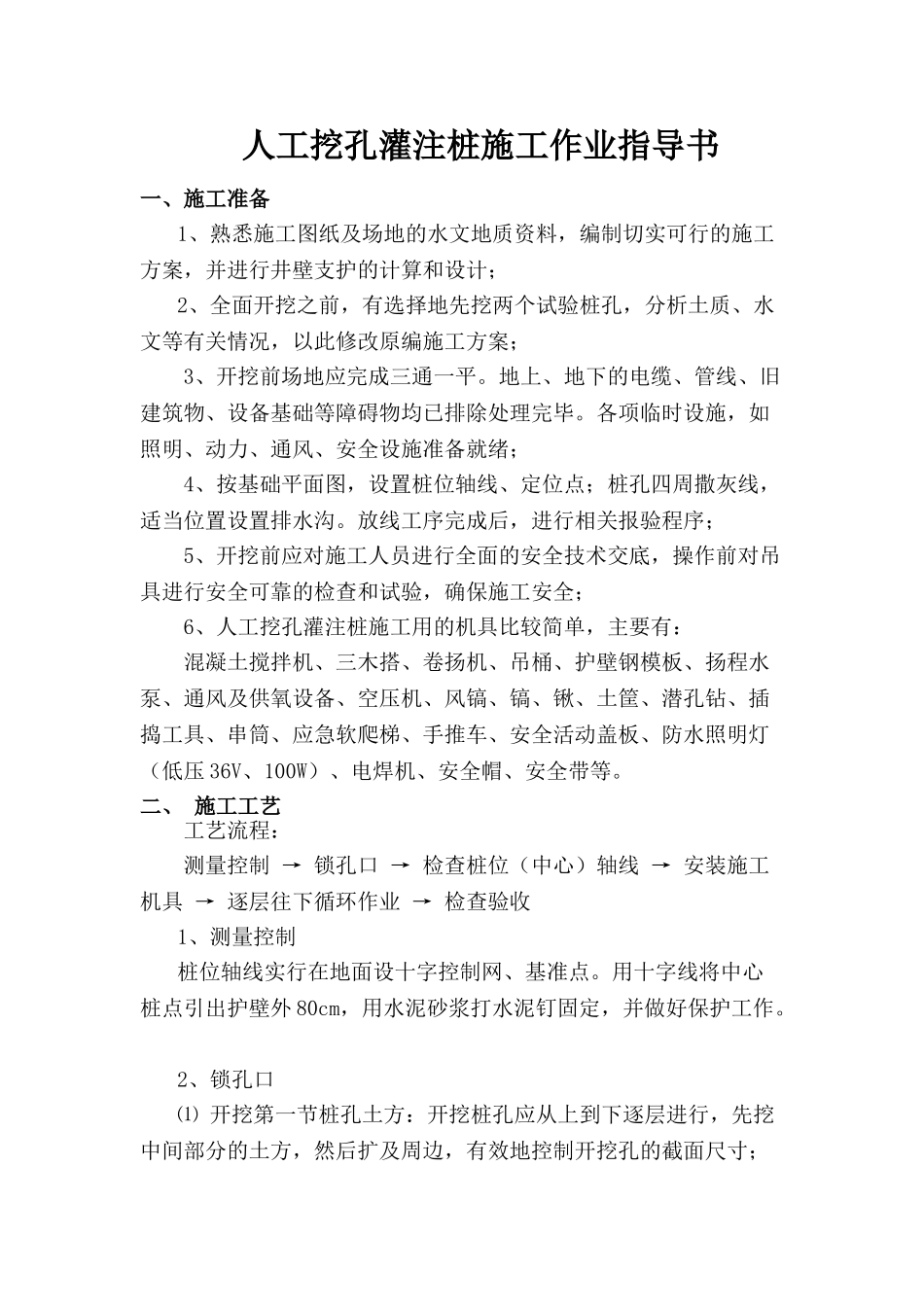

人工挖孔灌注桩施工作业指导书一、施工准备 1、熟悉施工图纸及场地的水文地质资料，编制切实可行的施工方案，并进行井壁支护的计算和设计；2、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案；3、开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪； 4、按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线，适当位置设置排水沟。放线工序完成后，进行相关报验程序； 5、开挖前应对施工人员进行全面的安全技术交底，操作前对吊具进行安全可靠的检查和试验，确保施工安全；6、人工挖孔灌注桩施工用的机具比较简单，主要有：混凝土搅拌机、三木搭、卷扬机、吊桶、护壁钢模板、扬程水泵、通风及供氧设备、空压机、风镐、镐、锹、土筐、潜孔钻、插捣工具、串筒、应急软爬梯、手推车、安全活动盖板、防水照明灯（低压 36V、100W）、电焊机、安全帽、安全带等。二、 施工工艺 工艺流程：测量控制 → 锁孔口 → 检查桩位（中心）轴线 → 安装施工机具 → 逐层往下循环作业 → 检查验收1、测量控制桩位轴线实行在地面设十字控制网、基准点。用十字线将中心桩点引出护壁外 80cm，用水泥砂浆打水泥钉固定，并做好保护工作。 2、锁孔口 ⑴ 开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸；⑵ 支护壁模板附加钢筋：为防止桩孔壁坍方，确保安全施工，成孔应设置锁口井圈，并放附加钢筋； ⑶ 浇筑第一节护壁混凝土：桩孔挖完一节后立即浇筑护壁混凝土，人工浇筑捣实。3、检查桩位（中心）轴线每节桩孔护壁做好后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度，随之进行修整。井深必须以基准点为依据，逐根引测，保证桩孔轴线位置、标高、截面尺寸满足设计要求； 4、安装施工机具⑴ 架设垂直运输架：第一节桩孔成孔以后，即着手在桩孔上口架设垂直运输支架。支架本工程采到钢管吊架形式，要求搭设稳定、牢固； ⑵ 在垂直运输架上安装电动葫芦或卷扬机； ⑶ 安装吊桶、活动盖板、照明、水泵和通风机 ① 在安装滑轮组及吊桶时，注意使吊桶与桩孔中心位置重合，作为挖土时直观控制桩位中心和护壁支模的中心线； ② 井底照明必须用低压电源、...
