挡墙抗滑桩及支挡施工方案

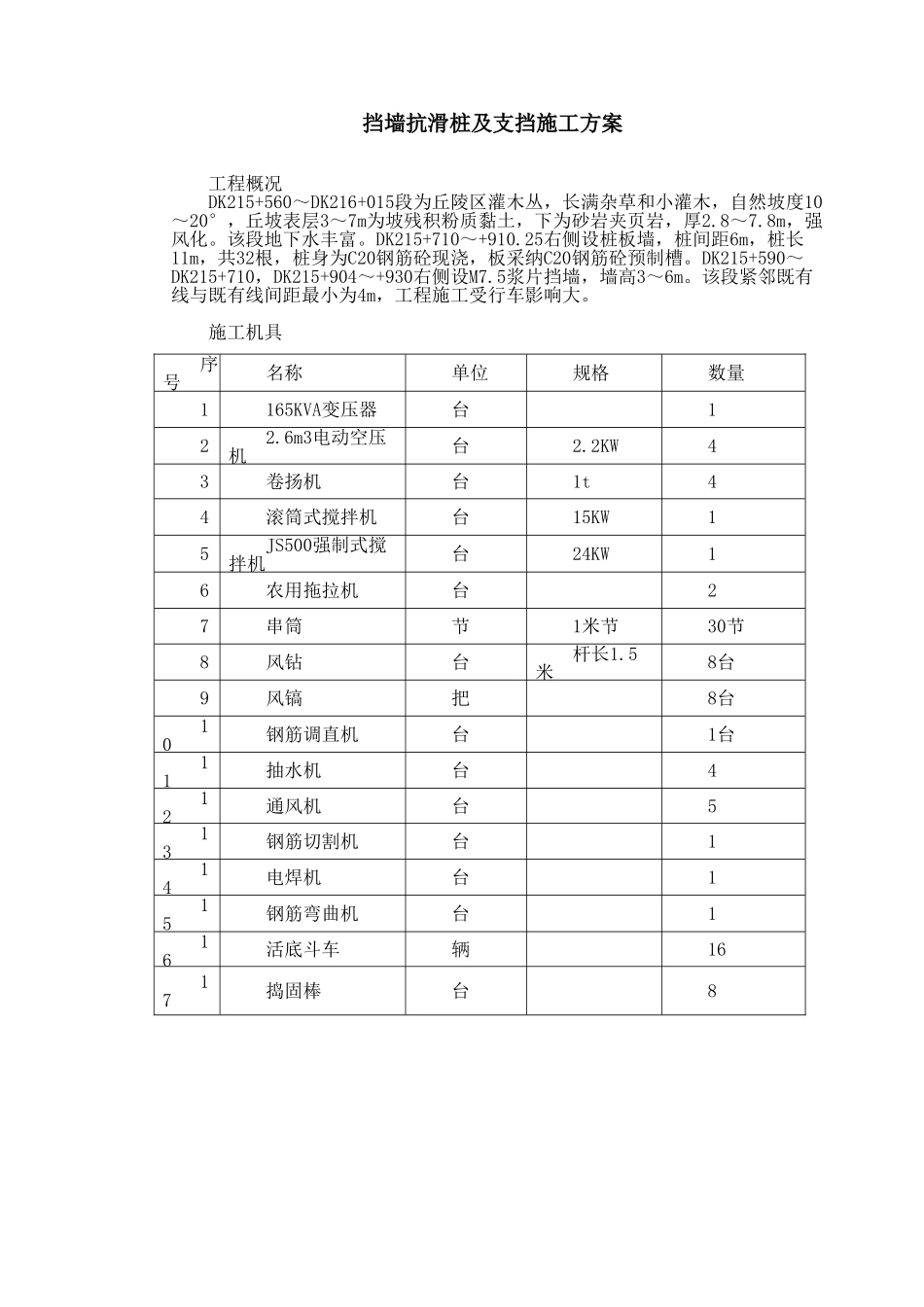

挡墙抗滑桩及支挡施工方案工程概况DK215+560～DK216+015段为丘陵区灌木丛，长满杂草和小灌木，自然坡度10～20°，丘坡表层3～7m为坡残积粉质黏土，下为砂岩夹页岩，厚2.8～7.8m，强风化。该段地下水丰富。DK215+710～+910.25右侧设桩板墙，桩间距6m，桩长11m，共32根，桩身为C20钢筋砼现浇，板采纳C20钢筋砼预制槽。DK215+590～DK215+710，DK215+904～+930右侧设M7.5浆片挡墙，墙高3～6m。该段紧邻既有线与既有线间距最小为4m，工程施工受行车影响大。施工机具序号名称单位规格数量1165KVA变压器台122.6m3电动空压机台2.2KW43卷扬机台1t44滚筒式搅拌机台15KW15JS500强制式搅拌机台24KW16农用拖拉机台27串筒节1米节30节8风钻台杆长1.5米8台9风镐把8台10钢筋调直机台1台11抽水机台412通风机台513钢筋切割机台114电焊机台115钢筋弯曲机台116活底斗车辆1617捣固棒台8夯扩桩应用实例工程概述工程所位于的xx市江干区,属于钱塘江冲积平原，地层分布较均匀。地基土上部主要由粉土组成，平均深10m处就有力学性质较好的2d砂质粉土夹粉砂土层，分布广广泛且有一定的厚度,是较理想的桩端持力层.其下边是有一定厚度的软弱土层,至深度30M左右,是力学性能较好的砂砾层,也是较稳定的持力层。该工程是多层农居公寓工程,为六层框架结构,总面积12万m2，钻探资料显示,其地质情况在所在区域具有典型的代表性(见表1) 。根据地质报告，场地地下水主要赋存于上部粉土、粉砂层中的潜水，水位较高，并受大气 降水影响，动态变化较大。地下水能引起粉土膨胀，浅基础不易控制建筑物的不均匀沉降。另外，2c土层为液化土层，也应避开用该土层作为持力层。因此在结构方案阶段就否定了浅基础方案。预制桩基固然可行，但在目前它的价格较高。此外，从地基承载力和造价上分析，灌注桩基础应该是比较理想的，但据调查因成桩难，在该地区很少应用。而将普通沉管灌注桩方法与桩端扩底技术相结合的夯扩桩，可充分发挥端承效果，而且造价相对较低，通过在相邻工程的成功应用，积累了一定的设计和施工经验,技术上较为成熟。经过分析比较，我们选用了夯扩桩基础。表1 该工程的综合地质资料土层及其名称层厚(m)主要物理性质地基土参数预制桩参数夯扩桩参数w(%)ewc(%)Ip(%)a1～2(MPa)Es(MPa)fk(kPa)qs(kPa)qp(kPa)qp(kPa)2a砂质粉土0.7～1.430.20.87631.95.30.217.0110162b砂质粉土1.6～2.725.20.7028.26.60.1212170242c砂质粉土4.4～5.828.30.77130.15.50.1411155227803a砂质粉土夹粉砂9.2...
