挡潮闸毕业设计报告

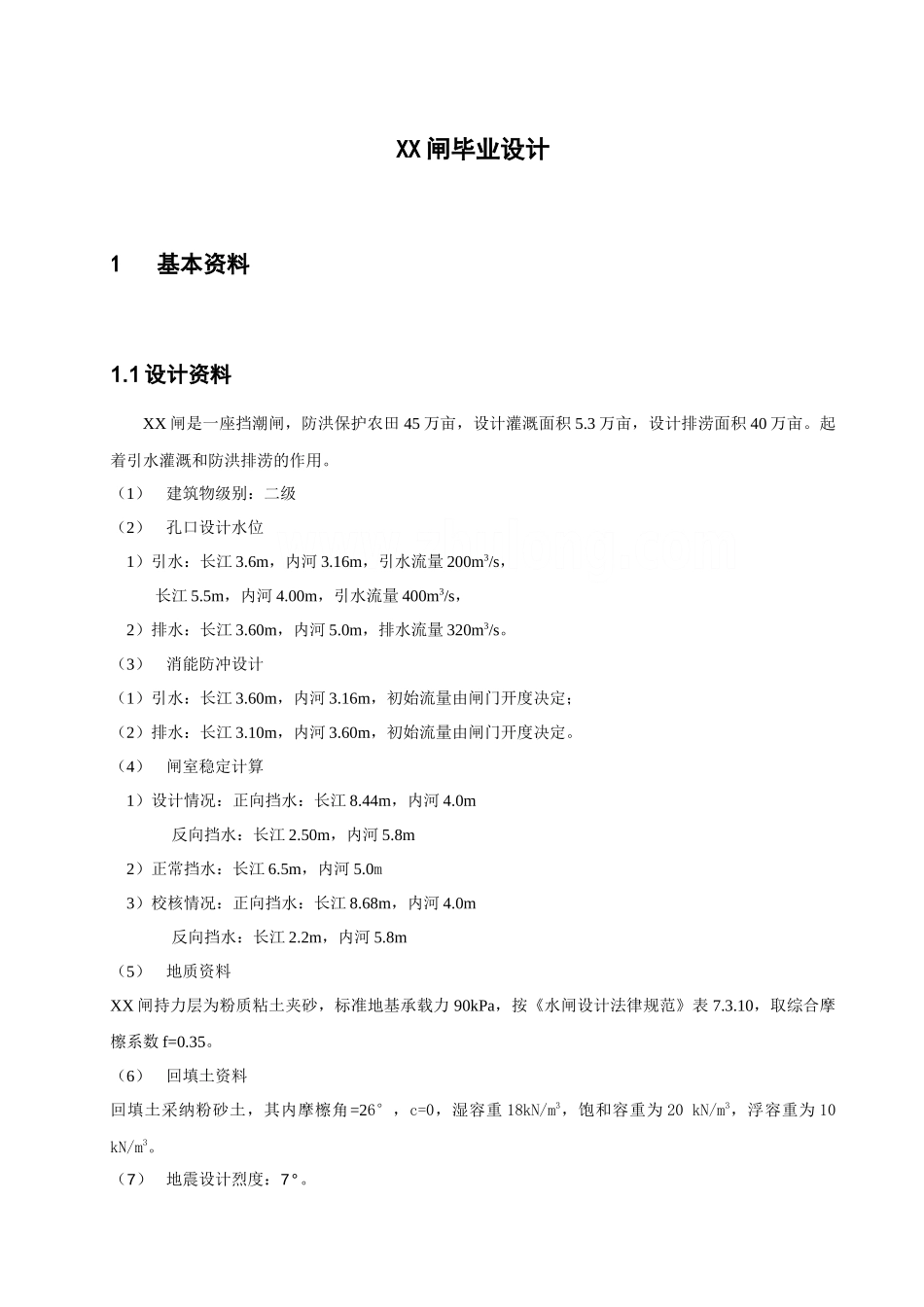

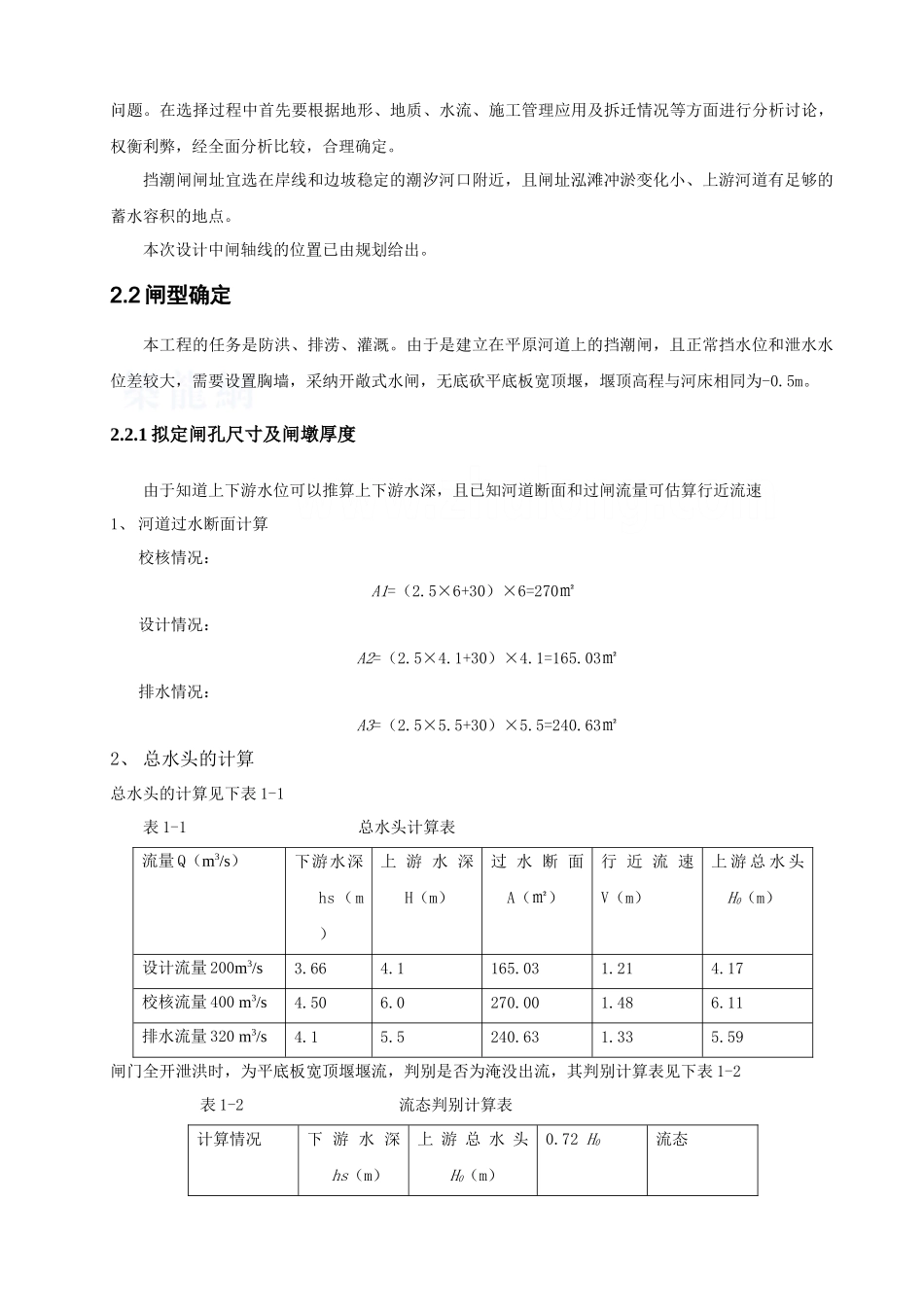

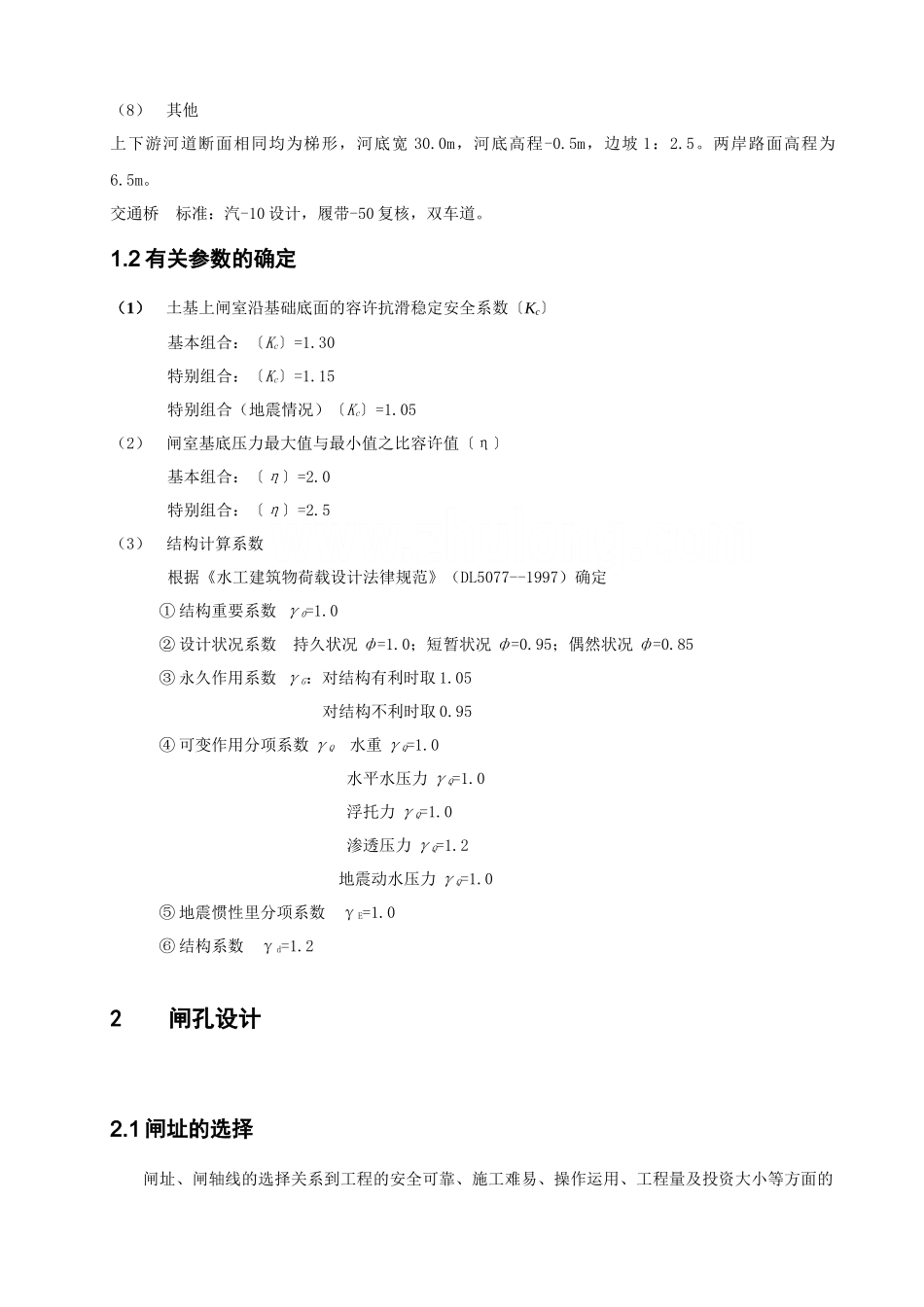

XX 闸毕业设计1 基本资料1.1 设计资料XX 闸是一座挡潮闸，防洪保护农田 45 万亩，设计灌溉面积 5.3 万亩，设计排涝面积 40 万亩。起着引水灌溉和防洪排涝的作用。（1）建筑物级别：二级（2）孔口设计水位1）引水：长江 3.6m，内河 3.16m，引水流量 200m3/s， 长江 5.5m，内河 4.00m，引水流量 400m3/s，2）排水：长江 3.60m，内河 5.0m，排水流量 320m3/s。（3）消能防冲设计（1）引水：长江 3.60m，内河 3.16m，初始流量由闸门开度决定；（2）排水：长江 3.10m，内河 3.60m，初始流量由闸门开度决定。（4）闸室稳定计算1）设计情况：正向挡水：长江 8.44m，内河 4.0m 反向挡水：长江 2.50m，内河 5.8m2）正常挡水：长江 6.5m，内河 5.0m3）校核情况：正向挡水：长江 8.68m，内河 4.0m 反向挡水：长江 2.2m，内河 5.8m（5）地质资料XX 闸持力层为粉质粘土夹砂，标准地基承载力 90kPa，按《水闸设计法律规范》表 7.3.10，取综合摩檫系数 f=0.35。（6）回填土资料回填土采纳粉砂土，其内摩檫角=26°，c=0，湿容重 18kN/m3，饱和容重为 20 kN/m3，浮容重为 10 kN/m3。（7）地震设计烈度：7°。（8）其他上下游河道断面相同均为梯形，河底宽 30.0m，河底高程-0.5m，边坡 1：2.5。两岸路面高程为6.5m。交通桥 标准：汽-10 设计，履带-50 复核，双车道。1.2 有关参数的确定（1）土基上闸室沿基础底面的容许抗滑稳定安全系数〔Kc〕基本组合：〔Kc〕=1.30特别组合：〔Kc〕=1.15特别组合（地震情况）〔Kc〕=1.05（2）闸室基底压力最大值与最小值之比容许值〔η〕基本组合：〔η〕=2.0特别组合：〔η〕=2.5（3）结构计算系数根据《水工建筑物荷载设计法律规范》（DL5077--1997）确定① 结构重要系数 γ0=1.0② 设计状况系数 持久状况 ф=1.0；短暂状况 ф=0.95；偶然状况 ф=0.85③ 永久作用系数 γG：对结构有利时取 1.05 对结构不利时取 0.95④ 可变作用分项系数 γQ 水重 γQ=1.0 水平水压力 γQ=1.0 浮托力 γQ=1.0 渗透压力 γQ=1.2 地震动水压力 γQ=1.0⑤ 地震惯性里分项系数 γE=1.0⑥ 结构系数 γd=1.2 2 闸孔设计2.1 闸址的选择闸址、闸轴线的选择关系到工程的安全可靠、施工难易、操作运用、工程量及投资大小等方面的问题。在选择过程中首先要根据地形、地质、水流、施工管理应用及拆迁情况等方面进行分析讨论，权衡利弊，经全面分析比较，合理确定。挡潮闸闸...
