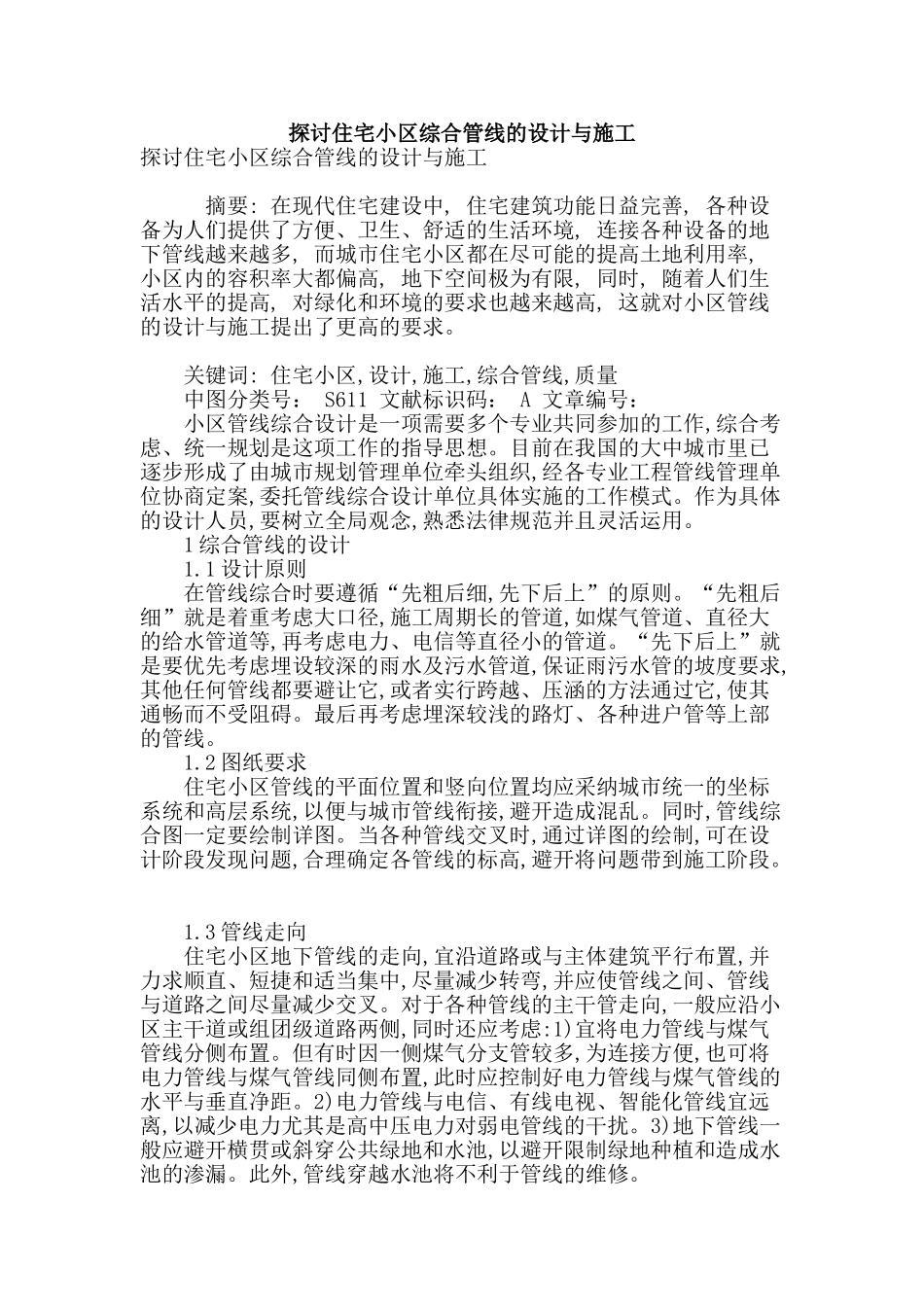

探讨住宅小区综合管线的设计与施工探讨住宅小区综合管线的设计与施工 摘要: 在现代住宅建设中, 住宅建筑功能日益完善, 各种设备为人们提供了方便、卫生、舒适的生活环境, 连接各种设备的地下管线越来越多, 而城市住宅小区都在尽可能的提高土地利用率, 小区内的容积率大都偏高, 地下空间极为有限, 同时, 随着人们生活水平的提高, 对绿化和环境的要求也越来越高, 这就对小区管线的设计与施工提出了更高的要求。 关键词: 住宅小区,设计,施工,综合管线,质量 中图分类号： S611 文献标识码： A 文章编号： 小区管线综合设计是一项需要多个专业共同参加的工作,综合考虑、统一规划是这项工作的指导思想。目前在我国的大中城市里已逐步形成了由城市规划管理单位牵头组织,经各专业工程管线管理单位协商定案,委托管线综合设计单位具体实施的工作模式。作为具体的设计人员,要树立全局观念,熟悉法律规范并且灵活运用。 1 综合管线的设计 1.1 设计原则 在管线综合时要遵循“先粗后细,先下后上”的原则。“先粗后细”就是着重考虑大口径,施工周期长的管道,如煤气管道、直径大的给水管道等,再考虑电力、电信等直径小的管道。“先下后上”就是要优先考虑埋设较深的雨水及污水管道,保证雨污水管的坡度要求,其他任何管线都要避让它,或者实行跨越、压涵的方法通过它,使其通畅而不受阻碍。最后再考虑埋深较浅的路灯、各种进户管等上部的管线。 1.2 图纸要求 住宅小区管线的平面位置和竖向位置均应采纳城市统一的坐标系统和高层系统,以便与城市管线衔接,避开造成混乱。同时,管线综合图一定要绘制详图。当各种管线交叉时,通过详图的绘制,可在设计阶段发现问题,合理确定各管线的标高,避开将问题带到施工阶段。 1.3 管线走向 住宅小区地下管线的走向,宜沿道路或与主体建筑平行布置,并力求顺直、短捷和适当集中,尽量减少转弯,并应使管线之间、管线与道路之间尽量减少交叉。对于各种管线的主干管走向,一般应沿小区主干道或组团级道路两侧,同时还应考虑:1)宜将电力管线与煤气管线分侧布置。但有时因一侧煤气分支管较多,为连接方便,也可将电力管线与煤气管线同侧布置,此时应控制好电力管线与煤气管线的水平与垂直净距。2)电力管线与电信、有线电视、智能化管线宜远离,以减少电力尤其是高中压电力对弱电管线的干扰。3)地下管线一般应避开横贯或斜穿公共绿地和水池,以避开限制绿地种植和造成水池的渗漏。此外,管线穿越水池将不利于管线的维修。 1...
