支挡结构设计书

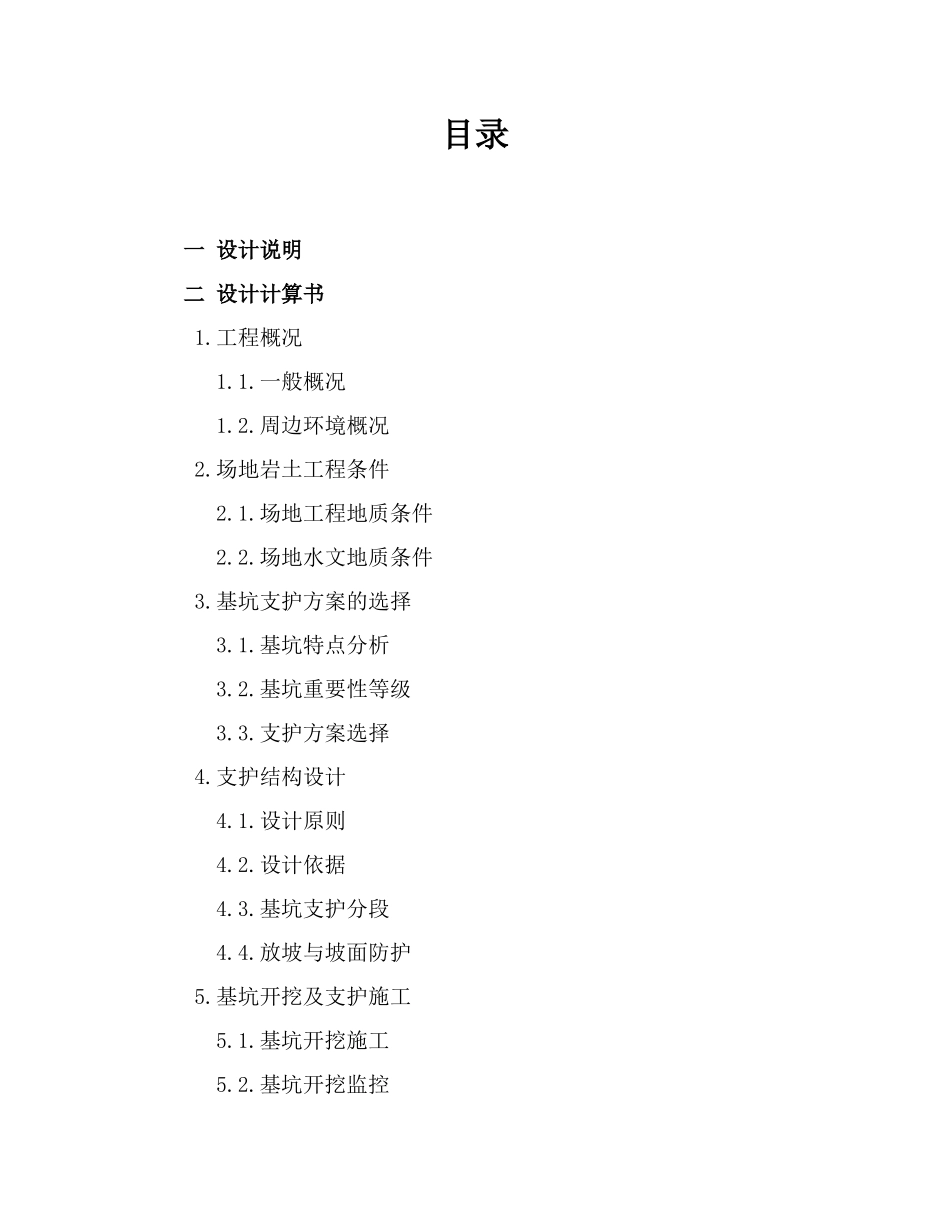

《支挡结构设计》 指导老师： 姓 名： 班 级： 学 号： 班内序号： 目录一 设计说明 二 设计计算书 1.工程概况 1.1.一般概况 1.2.周边环境概况 2.场地岩土工程条件 2.1.场地工程地质条件 2.2.场地水文地质条件 3.基坑支护方案的选择 3.1.基坑特点分析 3.2.基坑重要性等级 3.3.支护方案选择 4.支护结构设计 4.1.设计原则 4.2.设计依据 4.3.基坑支护分段 4.4.放坡与坡面防护 5.基坑开挖及支护施工 5.1.基坑开挖施工 5.2.基坑开挖监控 6.支挡结构设计计算书 三 支挡结构设计图纸 1.周边环境图 2.平面布置图 3.剖面图 一设计说明1.基坑简化处理本工程基坑平面大致呈“Z”布置，分为“Ⅰ、Ⅱ和Ⅲ区”。在进行基坑降水的过程中，只考虑潜压水降至基坑底以下 1m，并未详细考虑局部降水要求（这次课设重点在于进行支护结构的设计，降水只是了解基本知识） 2.支挡结构的选择结合荆州地区当地经验以及施工水平，并综合考虑环境条件，工程地质条件，水文地质条件，对荆州地区常用的支护结构进行分析，常用结构：1.复合喷锚 2.水泥土挡墙 3.桩撑三种支护结构。其中：1.复合喷锚支护：施工简单方便，造价低，工期短，喷锚支护可与土方开挖同步进行。2.水泥土挡墙：施工简单方便，造价一般，工期短，同时具有挡土与挡水的作用。3.桩撑：技术成熟，应用广泛，安全可靠，对土方开挖和地下结构施工影响较小。支撑设计应保证其稳定性及合理性，造价较高。Ⅲ 区南、西和北三面采纳坡率法进行放坡，同时采纳钢筋网喷水泥砂浆护面。二 设计计算书1.工程概况1.1.一般概况长江大学拟在武德路与南湖路交叉口，长江大学东校区院内兴建长江大学人才公寓项目，本项目由两栋建筑物组成，分别为人才公寓Ⅰ、Ⅱ区和人才公寓Ⅲ区，人才公寓Ⅰ、Ⅱ区地上 13 层，框架剪力墙结构，人才公寓Ⅲ区地上 13 层，地下 1 层，框架剪力墙结构，考虑到本项目Ⅰ、Ⅱ区建筑物基础埋深较大，与Ⅲ区地下室高差较大，基坑工程设计时仍然将Ⅰ、Ⅱ区纳入基坑范围设计。本工程主体建筑物设计±0.00 绝对标高为 33.00m，基坑设计时所取用的平均自然地面标高为-0.50m（绝对标高为 32.50m）。依据法律规范，Ⅰ、Ⅱ区建筑物为 PHC 管桩基础，基坑边缘承台布置较密，基坑开挖深度计算到边承台垫层底，基坑边缘承台垫层底普遍标高为 -3.30m，则实际设计计算深度为2.80m；Ⅲ区建筑物为地下室区域，承台埋深较大，且基坑边缘承台布置较密，基坑开挖深...
