支架现浇梁质量通病防治

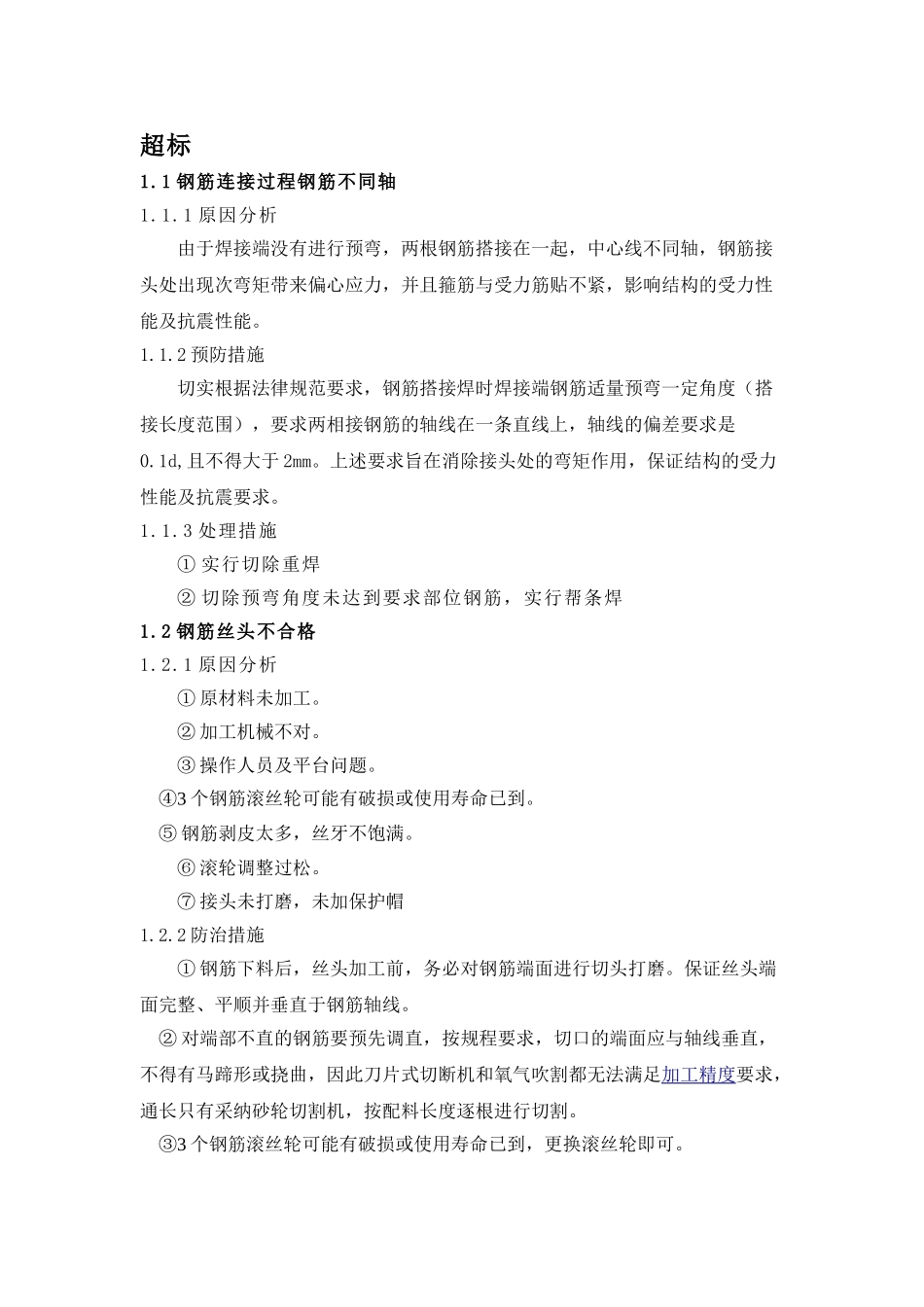

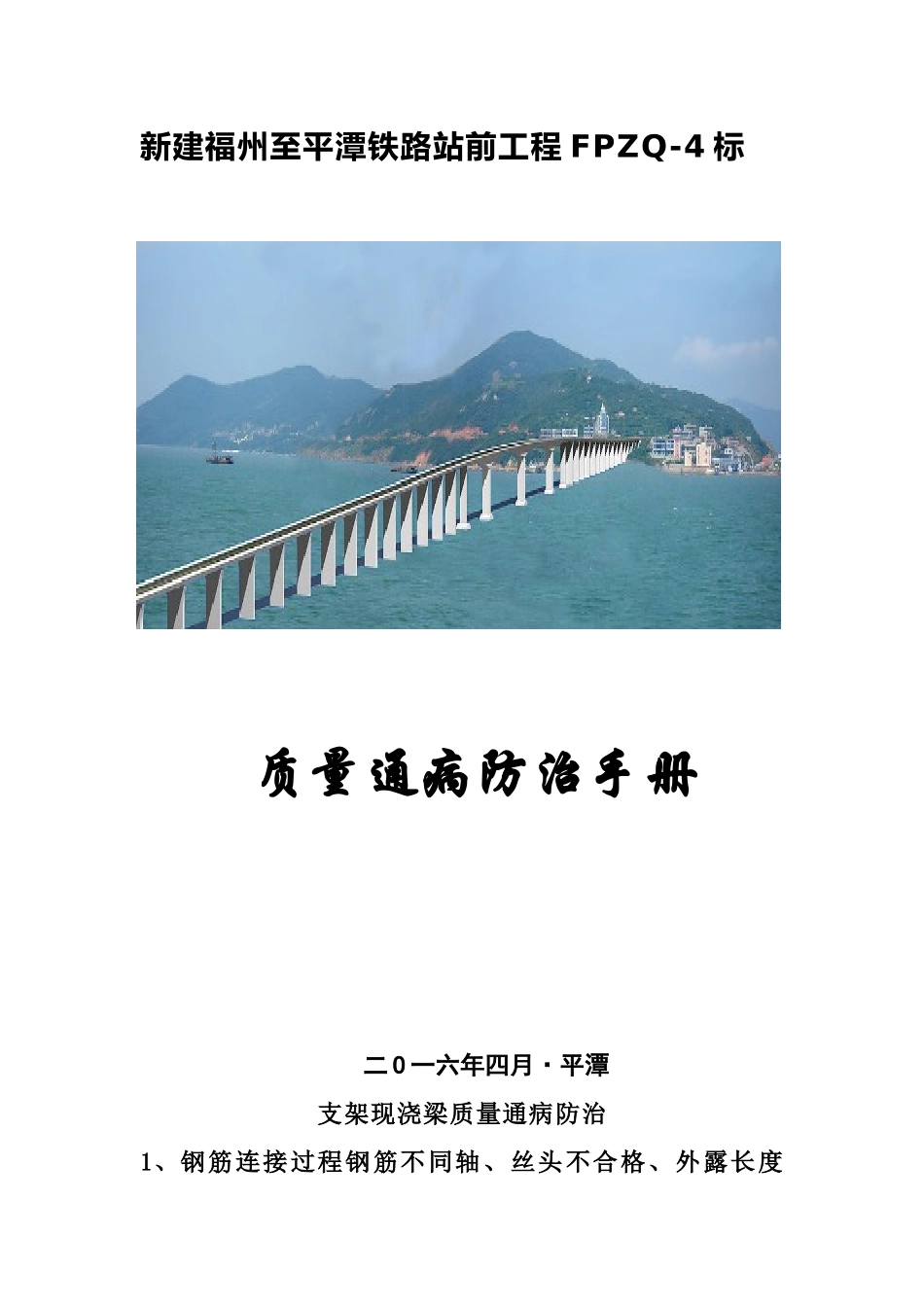

新建福州至平潭铁路站前工程 FPZQ-4 标质量通病防治手册 二 O 一六年四月·平潭支架现浇梁质量通病防治1、钢筋连接过程钢筋不同轴、丝头不合格、外露长度超标1.1 钢筋连接过程钢筋不同轴1.1.1 原因分析由于焊接端没有进行预弯，两根钢筋搭接在一起，中心线不同轴，钢筋接头处出现次弯矩带来偏心应力，并且箍筋与受力筋贴不紧，影响结构的受力性能及抗震性能。1.1.2 预防措施 切实根据法律规范要求，钢筋搭接焊时焊接端钢筋适量预弯一定角度（搭接长度范围），要求两相接钢筋的轴线在一条直线上，轴线的偏差要求是0.1d,且不得大于 2mm。上述要求旨在消除接头处的弯矩作用，保证结构的受力性能及抗震要求。1.1.3 处理措施① 实行切除重焊② 切除预弯角度未达到要求部位钢筋，实行帮条焊1.2 钢筋丝头不合格1.2.1 原因分析 ① 原材料未加工。 ② 加工机械不对。③ 操作人员及平台问题。 ④3 个钢筋滚丝轮可能有破损或使用寿命已到。 ⑤ 钢筋剥皮太多，丝牙不饱满。⑥ 滚轮调整过松。⑦ 接头未打磨，未加保护帽1.2.2 防治措施① 钢筋下料后，丝头加工前，务必对钢筋端面进行切头打磨。保证丝头端面完整、平顺并垂直于钢筋轴线。 ② 对端部不直的钢筋要预先调直，按规程要求，切口的端面应与轴线垂直，不得有马蹄形或挠曲，因此刀片式切断机和氧气吹割都无法满足加工精度要求，通长只有采纳砂轮切割机，按配料长度逐根进行切割。 ③3 个钢筋滚丝轮可能有破损或使用寿命已到，更换滚丝轮即可。 ④ 钢筋剥皮太多，丝牙不饱满，调整直螺纹滚丝机剥皮限位盘,使钢筋剥皮少一点。 ⑤ 滚轮调整过松，用试棒调试好之后，再用扳手调紧滚轮。 ⑥ 选择良好的设备和工艺是制作合格丝头的前提。钢筋直螺纹加工必须在专用的锻头机床和套螺纹机上进行。直螺纹的刀具冷却应采纳水溶性切削液，不得使用油性切削液或无切削液套螺纹。 ⑦操作工人必须经培训合格后持证上岗，且操作人员应相对固定。⑧ 随时检验：用螺纹规（通规和址规）对螺纹中径尺寸进行检验，抽检数量不小于 10%；用专用量规检查丝头长度，加工工人应逐个检查丝头的外观质量，不合格的立即纠正，合格者在连接套筒上涂已检验的标记。1.3 外露长度超标1.3.1 原因分析 （1）从材料方面来看 ① 对钢筋直螺纹套筒的保护措施不当，造成直螺纹套筒或直螺纹丝头锈蚀、油污。 ② 丝头粗糙、丝头端头不齐，使钢筋接头处存在空隙。 （2）从机械本身功能和质量上来看...
