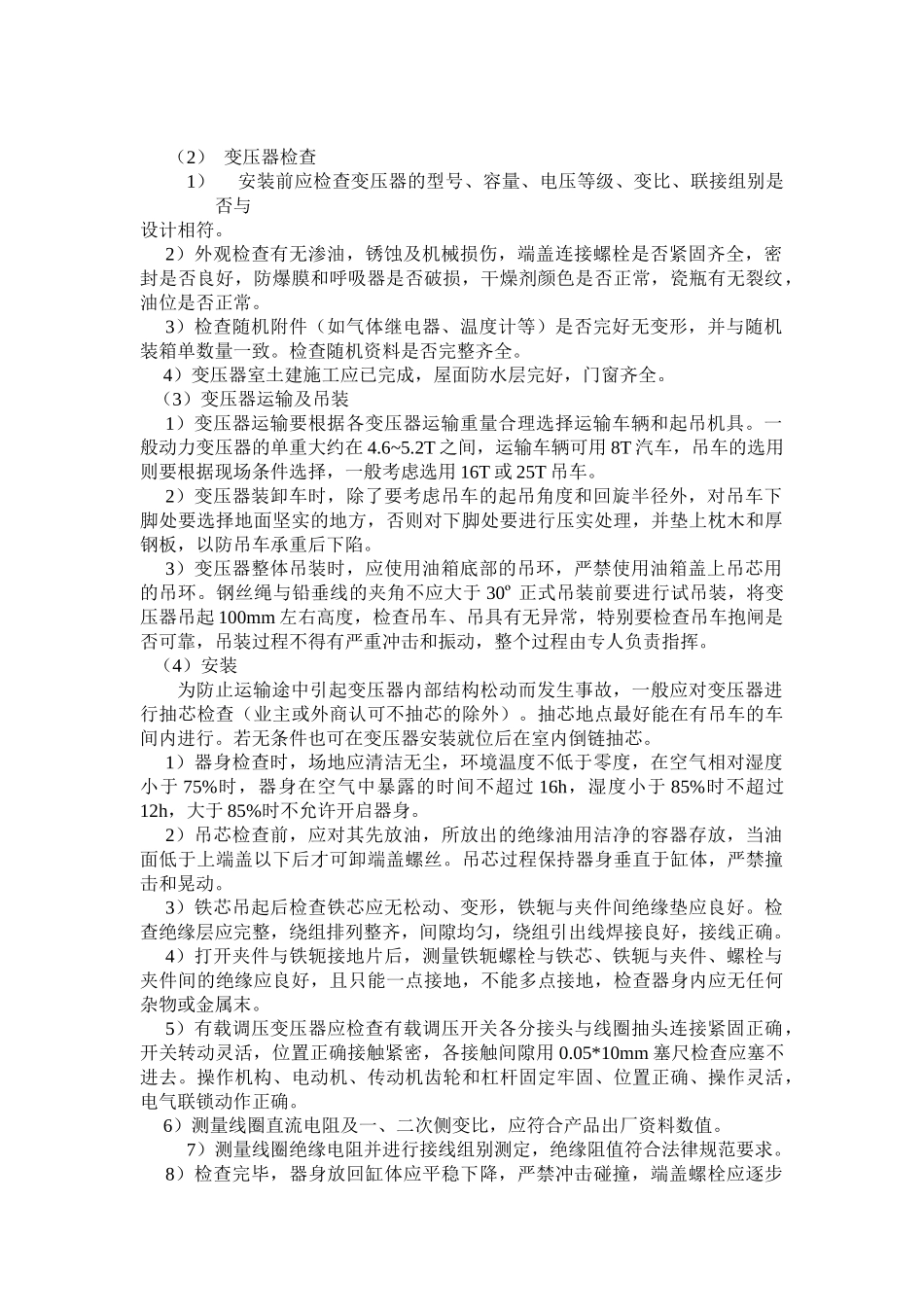

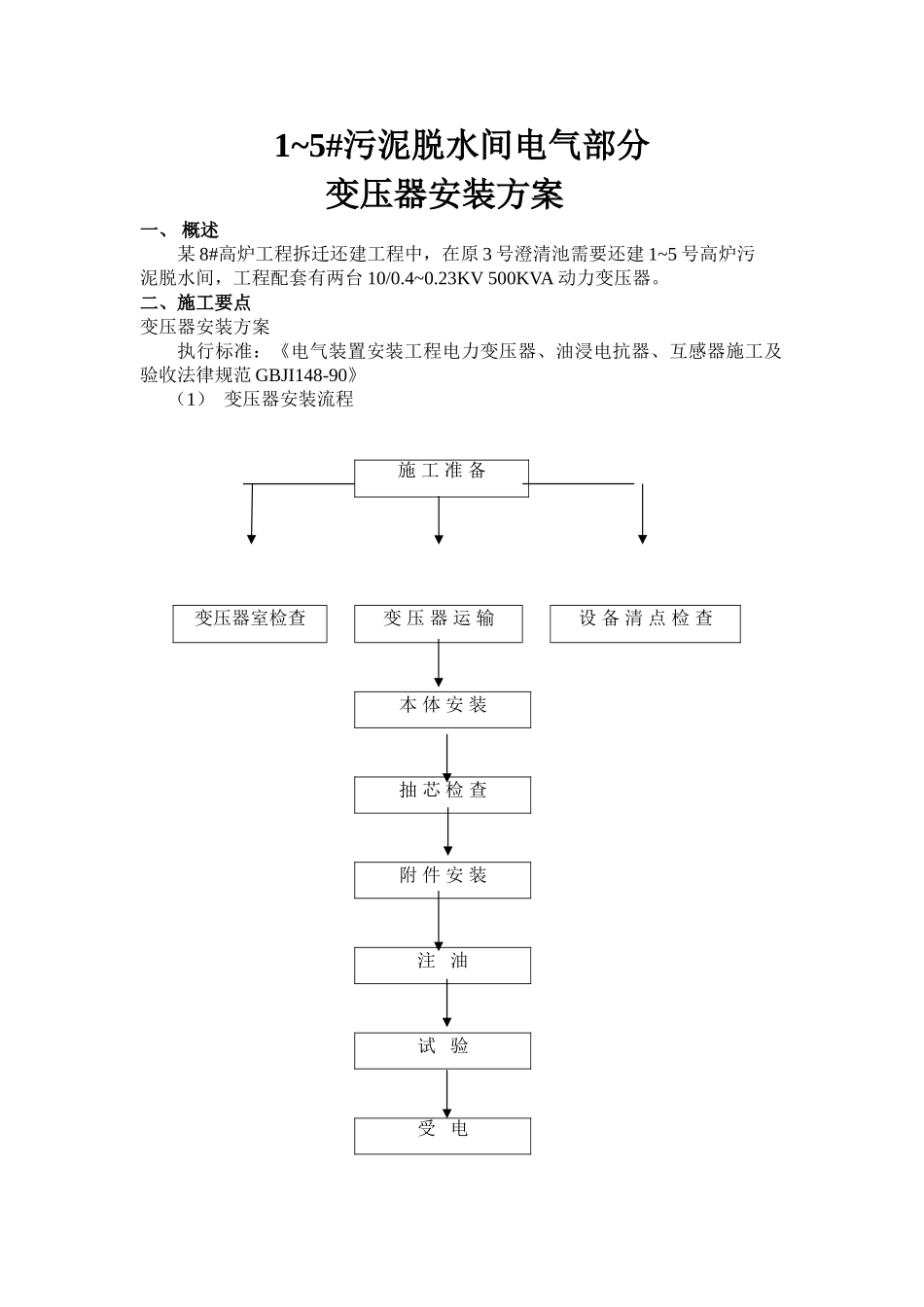

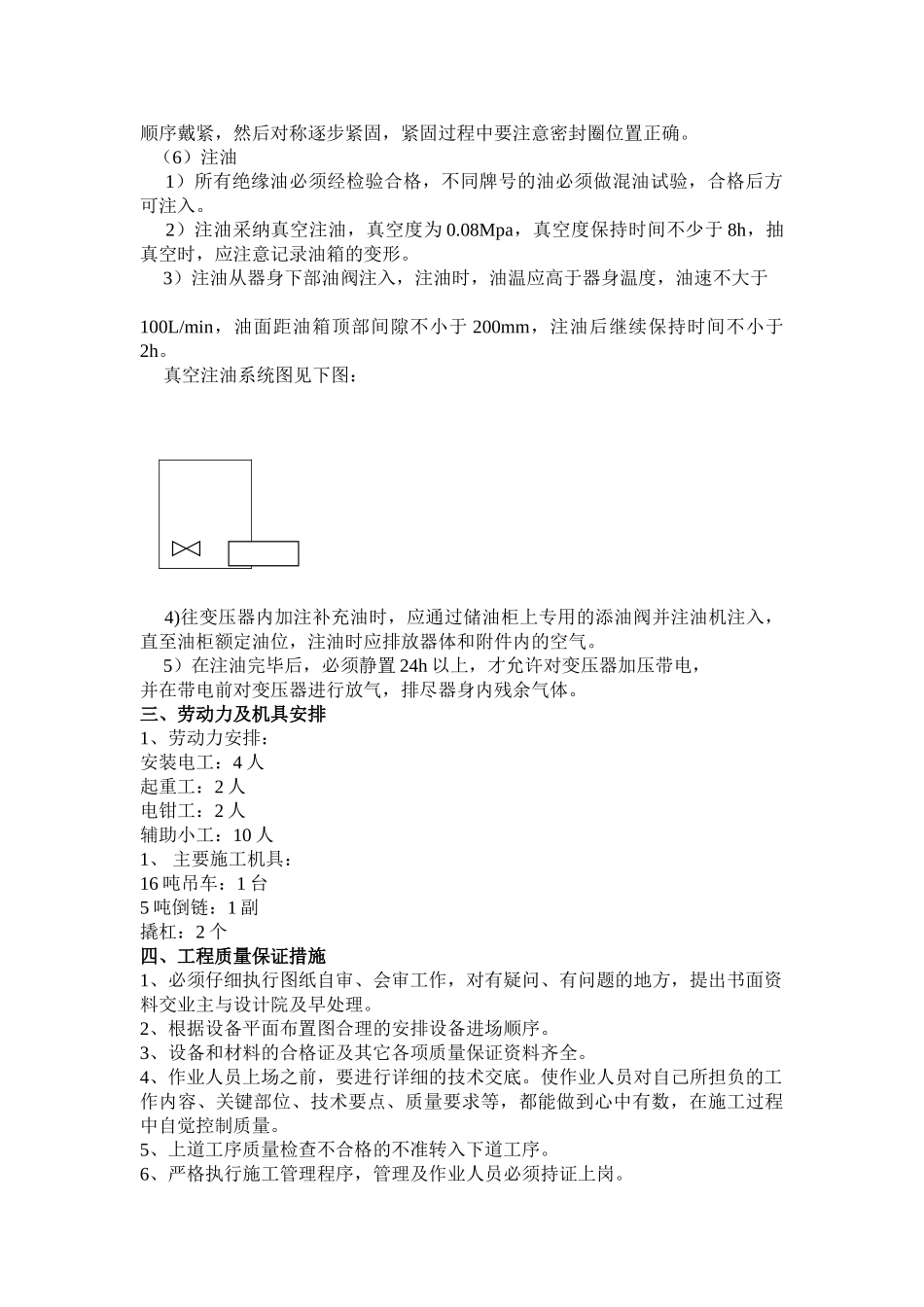

1~5#污泥脱水间电气部分变压器安装方案一、 概述某 8#高炉工程拆迁还建工程中，在原 3 号澄清池需要还建 1~5 号高炉污泥脱水间，工程配套有两台 10/0.4~0.23KV 500KVA 动力变压器。二、施工要点变压器安装方案执行标准：《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范 GBJI148-90》（1） 变压器安装流程变压器室检查变 压 器 运 输设 备 清 点 检 查本 体 安 装抽 芯 检 查附 件 安 装注 油试 验施 工 准 备受 电（2） 变压器检查1）安装前应检查变压器的型号、容量、电压等级、变比、联接组别是否与设计相符。 2）外观检查有无渗油，锈蚀及机械损伤，端盖连接螺栓是否紧固齐全，密封是否良好，防爆膜和呼吸器是否破损，干燥剂颜色是否正常，瓷瓶有无裂纹，油位是否正常。 3）检查随机附件（如气体继电器、温度计等）是否完好无变形，并与随机装箱单数量一致。检查随机资料是否完整齐全。 4）变压器室土建施工应已完成，屋面防水层完好，门窗齐全。 （3）变压器运输及吊装 1）变压器运输要根据各变压器运输重量合理选择运输车辆和起吊机具。一般动力变压器的单重大约在 4.6~5.2T 之间，运输车辆可用 8T 汽车，吊车的选用则要根据现场条件选择，一般考虑选用 16T 或 25T 吊车。 2）变压器装卸车时，除了要考虑吊车的起吊角度和回旋半径外，对吊车下脚处要选择地面坚实的地方，否则对下脚处要进行压实处理，并垫上枕木和厚钢板，以防吊车承重后下陷。 3）变压器整体吊装时，应使用油箱底部的吊环，严禁使用油箱盖上吊芯用的吊环。钢丝绳与铅垂线的夹角不应大于 30º 正式吊装前要进行试吊装，将变压器吊起 100mm 左右高度，检查吊车、吊具有无异常，特别要检查吊车抱闸是否可靠，吊装过程不得有严重冲击和振动，整个过程由专人负责指挥。 （4）安装为防止运输途中引起变压器内部结构松动而发生事故，一般应对变压器进行抽芯检查（业主或外商认可不抽芯的除外）。抽芯地点最好能在有吊车的车间内进行。若无条件也可在变压器安装就位后在室内倒链抽芯。 1）器身检查时，场地应清洁无尘，环境温度不低于零度，在空气相对湿度小于 75%时，器身在空气中暴露的时间不超过 16h，湿度小于 85%时不超过12h，大于 85%时不允许开启器身。 2）吊芯检查前，应对其先放油，所放出的绝缘油用洁净的容器存放，当油面低于上端盖以下后才可卸端盖螺丝。吊芯过程保持器身垂直于缸...
