文化市场视频监控方案

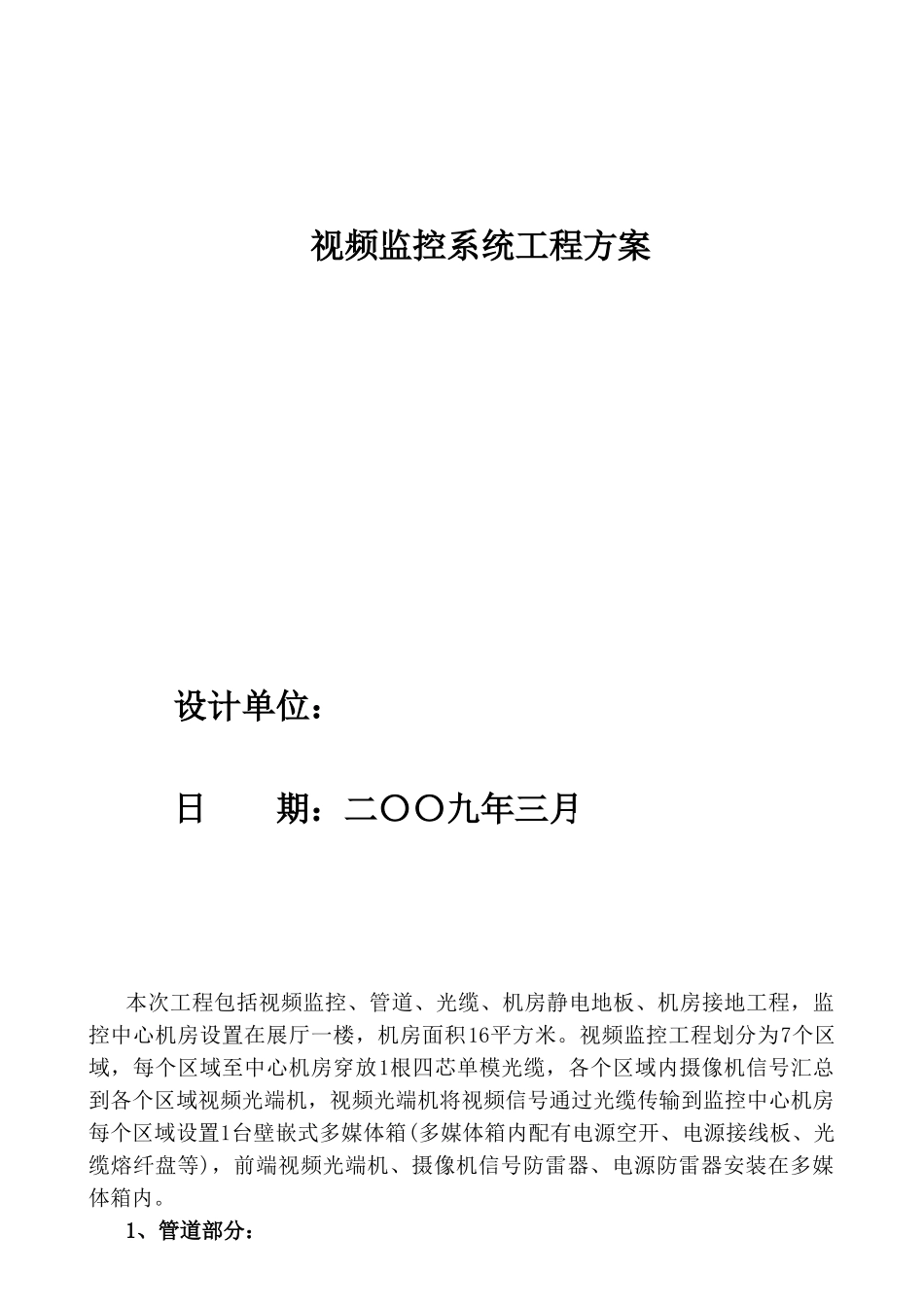

视频监控系统工程方案设计单位：日 期：二〇〇九年三月本次工程包括视频监控、管道、光缆、机房静电地板、机房接地工程，监控中心机房设置在展厅一楼，机房面积16平方米。视频监控工程划分为7个区域，每个区域至中心机房穿放1根四芯单模光缆，各个区域内摄像机信号汇总到各个区域视频光端机，视频光端机将视频信号通过光缆传输到监控中心机房每个区域设置1台壁嵌式多媒体箱(多媒体箱内配有电源空开、电源接线板、光缆熔纤盘等)，前端视频光端机、摄像机信号防雷器、电源防雷器安装在多媒体箱内。1、管道部分：铺设约2800米110mm波纹管（具体长度按设计及现场，各投标人自行核算），SSK手口井63个，SK1手口井11个,具体见图。2、光缆部分：布放约2200米四芯单模室外光缆（具体长度按设计及现场，各投标人自行核算），光缆每根四芯全熔。光缆参数：波长1300，850nm损耗：850/3.5，1300/1.0，1550/0.26 db/km规格： 50/125，62.5/125μm室外壁嵌式多媒体箱7个,多媒体箱下引4根50mm镀锌钢管与管道井4根40mm对接，多媒体箱上引2根32mmPVC线管至监控摄像机（多媒体箱、镀锌钢管、PVC线管暗埋全部由中标单位负责）。3、摄像机部分：室外高速球6台(八区31号商铺左下角1台，八区32号商铺右下角1台，八区25号商铺右上角1台，展厅左下角1台，4号加工型商铺左下角1台，北门一号商铺右上角1台)；室外一体化摄像机12台（八区31号商铺右上角1台，八区30号商铺左上角1台，八区27号商铺右上角1台，西门2号商铺左下角1台，西门1号商铺左上角1台，西门4号商铺右下角1台，西门5号商铺左上角1台，东门5号商铺左上角1台，西门1号商铺右上角1台，西门2号商铺右下角1台，4号加工型商铺左上角1台，2号加工型商铺左上角1台）；彩色高清枪式摄像机37台，图纸上不带云台的摄像机为彩色高清枪式摄像机，室外枪击护罩为防水型。合计55台监控摄像机。海康威视最高支持4CIF分辨率编码硬盘录像机4台，机架式通讯级视频光端机8路+1路反向数据7对、4路+1路反向数据2对，3KVA在线2小时不间断UPS电源1套，2合一信号防雷器37个，三合一信号防雷器 18个。监控设备具体型号参数见附件14、机房地板及接地部分:机房面积16平方米，设计区域内，地面做防尘处理，要求满铺安装600X600X35全钢抗静电活动地板，集中载荷567KG，均布载荷6967KN/M2，不小于45KG重物在1M的高度落在地板上表面25X25MM面积上时，落点处不破坏，表面变形不小于1.5MM。机房静电地板下安装5mx40mmx600mm等电位接地铜排一...
