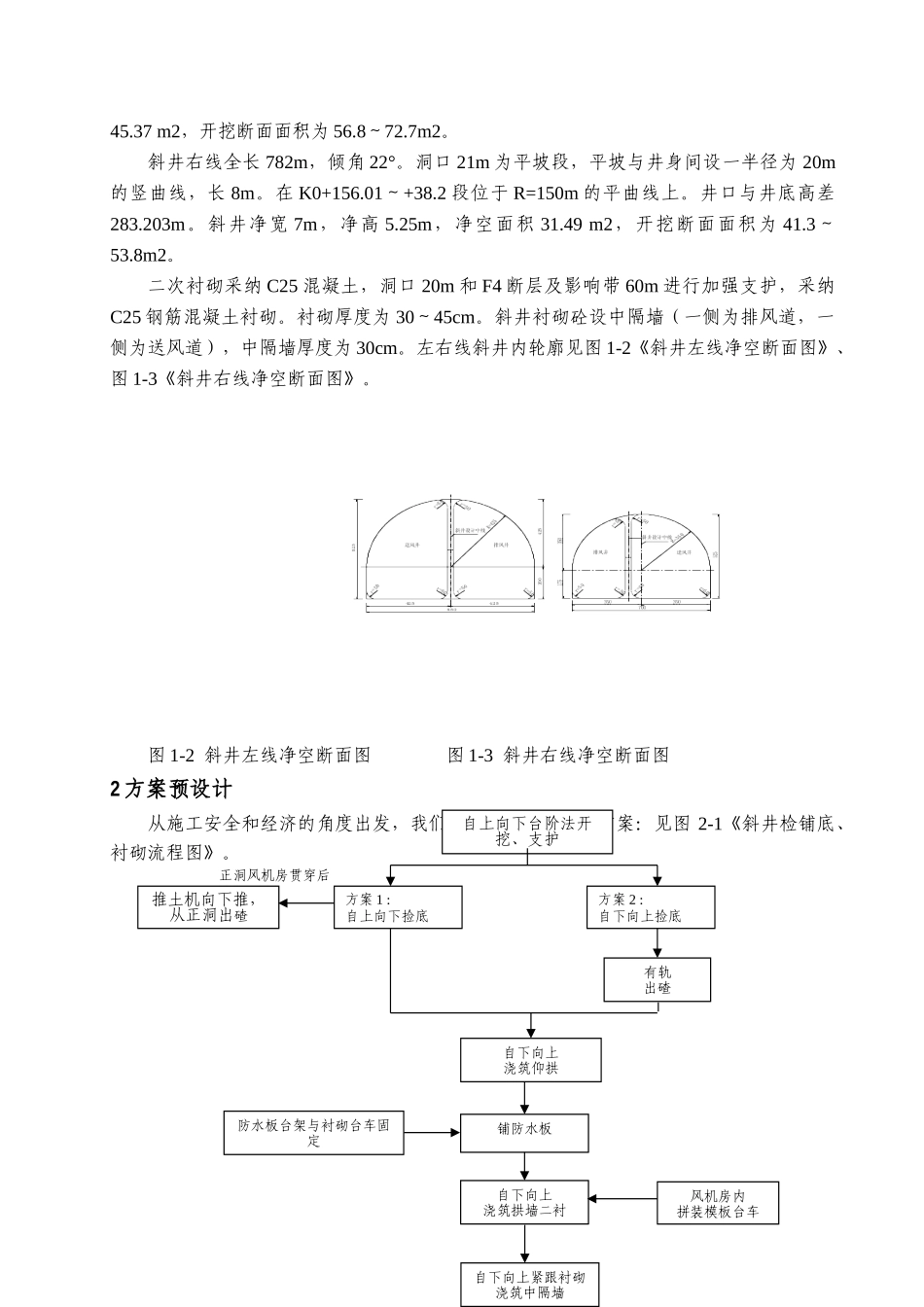

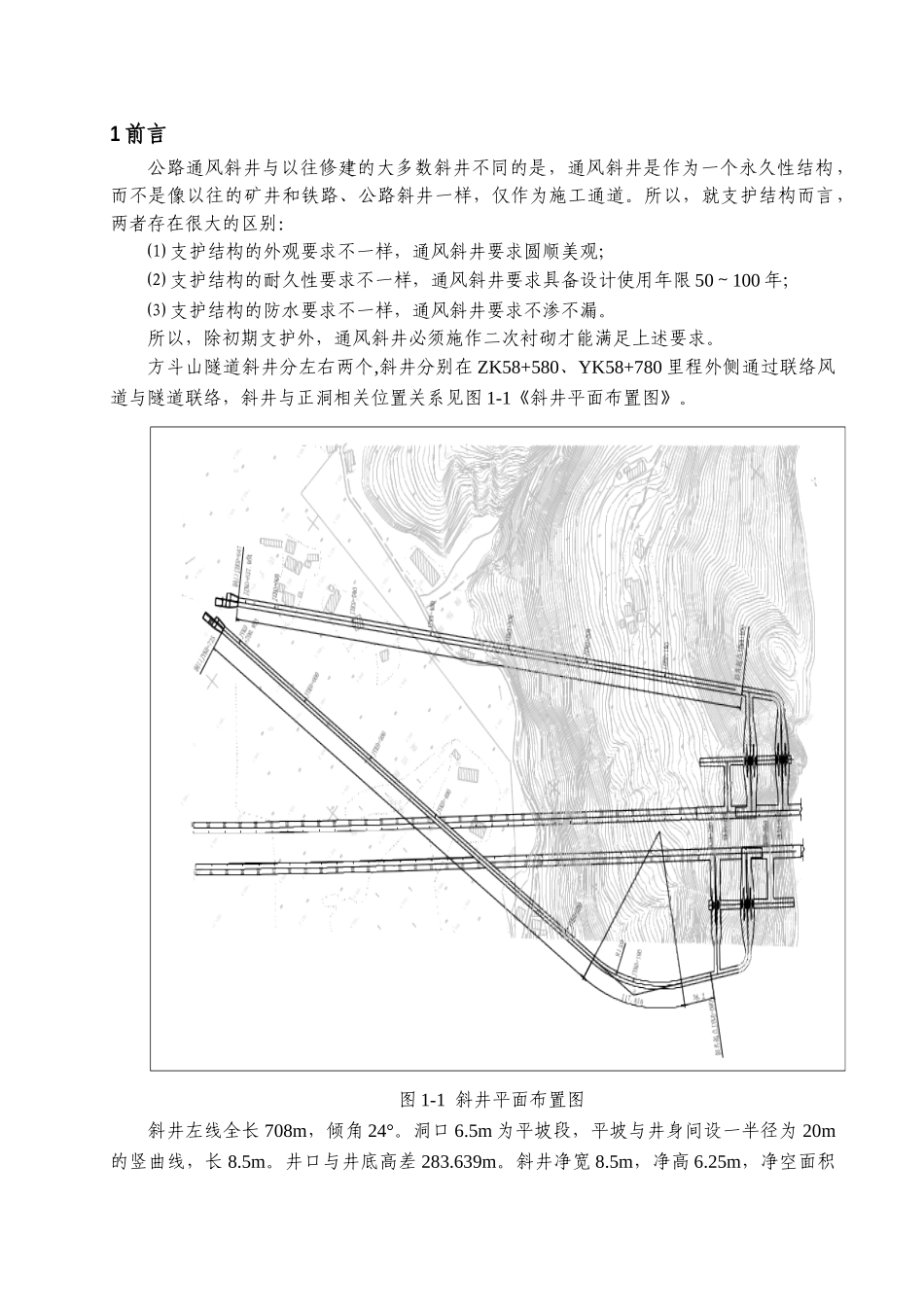

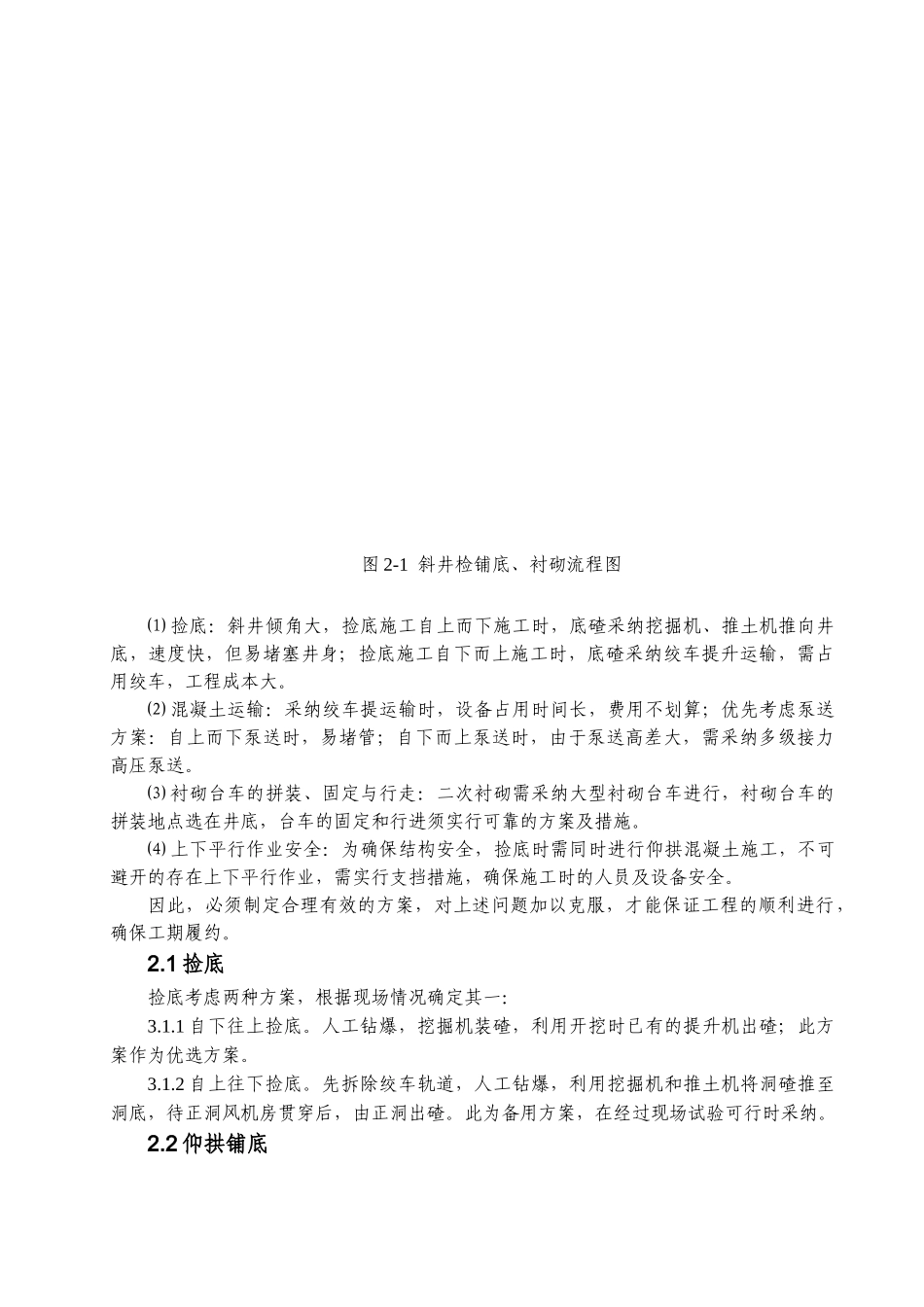

1 前言公路通风斜井与以往修建的大多数斜井不同的是，通风斜井是作为一个永久性结构，而不是像以往的矿井和铁路、公路斜井一样，仅作为施工通道。所以，就支护结构而言，两者存在很大的区别：⑴ 支护结构的外观要求不一样，通风斜井要求圆顺美观；⑵ 支护结构的耐久性要求不一样，通风斜井要求具备设计使用年限 50～100 年；⑶ 支护结构的防水要求不一样，通风斜井要求不渗不漏。所以，除初期支护外，通风斜井必须施作二次衬砌才能满足上述要求。方斗山隧道斜井分左右两个,斜井分别在 ZK58+580、YK58+780 里程外侧通过联络风道与隧道联络，斜井与正洞相关位置关系见图 1-1《斜井平面布置图》。图 1-1 斜井平面布置图斜井左线全长 708m，倾角 24°。洞口 6.5m 为平坡段，平坡与井身间设一半径为 20m的竖曲线，长 8.5m。井口与井底高差 283.639m。斜井净宽 8.5m，净高 6.25m，净空面积45.37 m2，开挖断面面积为 56.8～72.7m2。斜井右线全长 782m，倾角 22°。洞口 21m 为平坡段，平坡与井身间设一半径为 20m的竖曲线，长 8m。在 K0+156.01～+38.2 段位于 R=150m 的平曲线上。井口与井底高差283.203m。斜井净宽 7m，净高 5.25m，净空面积 31.49 m2，开挖断面面积为 41.3～53.8m2。二次衬砌采纳 C25 混凝土，洞口 20m 和 F4 断层及影响带 60m 进行加强支护，采纳C25 钢筋混凝土衬砌。衬砌厚度为 30～45cm。斜井衬砌砼设中隔墙（一侧为排风道，一侧为送风道），中隔墙厚度为 30cm。左右线斜井内轮廓见图 1-2《斜井左线净空断面图》、图 1-3《斜井右线净空断面图》。 图 1-2 斜井左线净空断面图 图 1-3 斜井右线净空断面图2 方案预设计从施工安全和经济的角度出发，我们初步拟定以下施工方案：见图 2-1《斜井检铺底、衬砌流程图》。正洞风机房贯穿后方案 1 ：自上向下捡底推土机向下推，从正洞出碴有轨出碴自上向下台阶法开挖、支护自下向上浇筑仰拱铺防水板自下向上浇筑拱墙二衬方案 2 ：自下向上捡底风机房内拼装模板台车自下向上紧跟衬砌浇筑中隔墙防水板台架与衬砌台车固定图 2-1 斜井检铺底、衬砌流程图⑴ 捡底：斜井倾角大，捡底施工自上而下施工时，底碴采纳挖掘机、推土机推向井底，速度快，但易堵塞井身；捡底施工自下而上施工时，底碴采纳绞车提升运输，需占用绞车，工程成本大。⑵ 混凝土运输：采纳绞车提运输时，设备占用时间长，费用不划算；优先考虑泵送方案：自上而下...
